优利克电力 | 变压器短路阻抗测试仪可以做哪些试验及注意事项

发布日期:2024-10-23 浏览:791 次

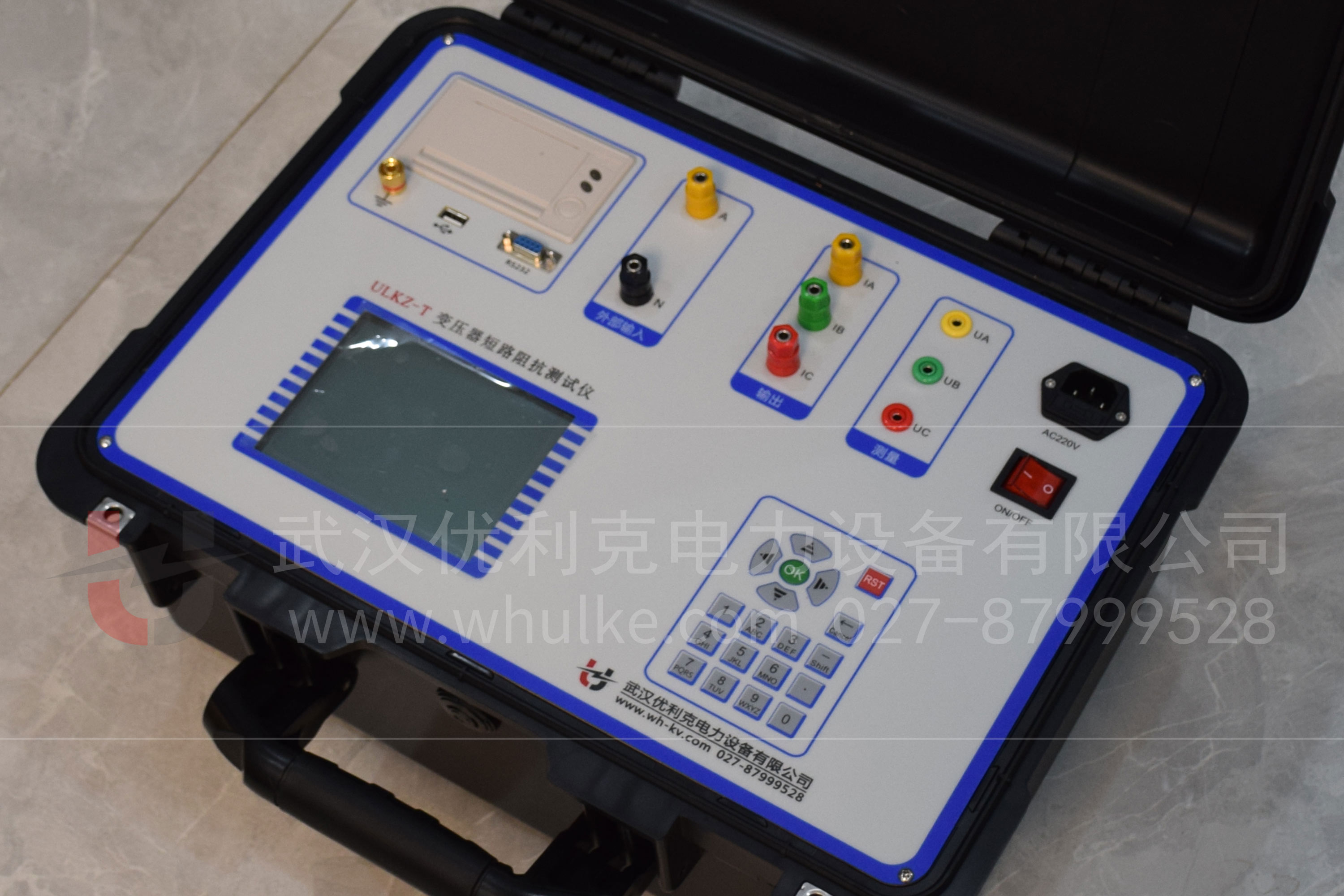

       变压器短路阻抗测试仪是一种专门用于测量变压器短路阻抗的高精度仪器。它在电力系统的变压器测试、故障诊断和预防性维护中发挥着重要作用。本文详细介绍了变压器短路阻抗测试仪的试验类型、应用范围和技术规范,以指导专业人员进行准确的变压器测试。

       变压器短路阻抗测试仪用于测量变压器的短路阻抗,以评估其性能和检测潜在的故障。这种测试对于新安装的变压器、大修后的变压器以及定期预防性维护中的变压器都是必不可少的。

1. 试验类型

       变压器短路阻抗测试仪能够进行以下类型的试验:

       1) 低电压短路阻抗测量:在低电压条件下测量变压器的短路阻抗,以评估其性能是否符合出厂标准或历史数据。
       2) 绕组变形测试:通过比较短路阻抗的变化来估计变压器绕组是否发生变形,这对于判断变压器能否投入运行具有重要意义。
       3) 出厂检验:根据国家标准,电压等级为110千伏及以上的变压器出厂前需进行低压短路阻抗试验,以确保变压器质量。
       4) 预防性试验:在变压器附近区域发生突然短路后,采用频响法进行低压短路阻抗测试或绕组变形测试,并与原始记录进行对比,判断无故障后方可投入运行。
       5) 日常维护测试:在变压器的日常维护、大修及预防性试验中,短路阻抗测试是评估变压器状态的重要手段。

2. 应用范围

       变压器短路阻抗测试仪在以下领域有广泛应用:

       1) 电力系统的变压器测试:用于电力系统变压器的例行测试和故障诊断。
       2) 工业和制造领域:在新设备安装或检修期间,用于验证变压器的安装是否符合电气规范。
       3)第三方检验和认证:提供必要的数据支持,帮助认证机构评估变压器的安全性能是否符合国家或国际的安全标准。

3. 技术规范

       变压器短路阻抗测试仪应满足以下技术规范:

       1) 测量精度:电压和电流的测量精度为0.2级;功率:COSφ>0.1: 0.5级;COSφ≤0.1:1.0级;阻抗:COSφ>0.1: 0.5级;COSφ≤0.1:1.0级。
       2) 电压测量范围:AC 3V~600V。
       3) 电流测量范围:AC 0.2A~20A。
       4) 内部电源输出范围:电压0~250V,电流0~10A。
       5) 工作电源:AC220V±10% 50Hz±1Hz。
       6) 外形尺寸和重量:360mm×220mm×150mm,5Kg。

       变压器短路阻抗测试仪是一种多功能、高精度的测试设备,它能够进行多种类型的变压器试验。通过使用这种仪器,可以有效地评估变压器的性能,及时发现和预防潜在的故障,确保电力系统的安全稳定运行。

4. 试验前的准备

       1) 检查设备状态:确保变压器短路阻抗测试仪处于良好的工作状态,包括所有连接线和接触点的完整性 。
       2) 环境检查:确保测试环境无强电磁干扰,环境温度和湿度在仪器规定的范围内 。
       3) 安全措施:在测试区域设置安全围栏,并悬挂“止步,高压危险”标示牌,确保非试验人员的安全 。

5. 试验中的注意事项

       1)正确连接测试线:按照仪器说明书要求连接测试线,避免接触测试线的金属部分,以防触电危险 。
       2) 额定值检查:在测试过程中,确保电压和电流不超过仪器的额定值 。
       3) 快速读数:在大于25%额定电流下试验时,读表要迅速,以免绕组发热影响测量准确度 。
       4) 冷状态试验:试验一般在冷状态下进行,对刚退出运行的变压器,必须待绕组温度降至油温时,才能进行试验 。

6. 试验后的注意事项

       1) 结果分析:试验后,应将结果与原始记录进行对比,判断变压器无故障后方可投入运行 。
       2) 数据记录:记录试验数据,并进行必要的数据分析,以评估变压器的性能和状态 。
       3) 仪器维护:试验完成后,对仪器进行适当的维护和保养,确保仪器的清洁和良好状态 。

       变压器短路阻抗测试仪是电力系统中不可或缺的测试设备。严格遵守试验注意事项,不仅可以确保试验数据的准确性,还可以保障操作人员的安全。通过定期的短路阻抗测试,可以有效地评估变压器的性能,预防故障的发生,确保电力系统的稳定运行。
