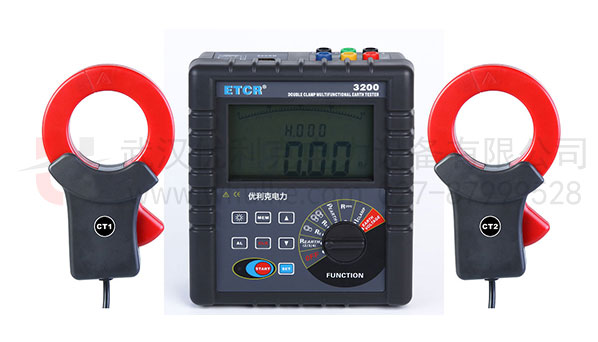

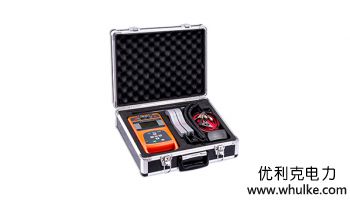

ETCR3200

双钳接地电阻测试仪(高精度)

功能:

广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流漏电流测量。

特征:

现场测量接地电阻、土壤电阻率、接地电压、交流电压;通过监控软件实现历史查询与在线实时监测功能

全国服务电话:027-87999528

性能与特征

1、双钳接地电阻测试仪采用双钳法/地桩法双重测量方式:适合任意接地场所,多点或单点接地,都可正常测试。
2、抗干扰能力强:自产生高频电流,从而过滤市电中50Hz、100Hz等谐波干扰电流,即使在500kV变电站环境下,也能精确测量。
3、双钳多功能接地电阻测试仪测量范围广、分辨率高:量程从0.01Ω~200Ω,分辨率0.01Ω,对0.7Ω以下接地电阻,也能准确测量。
4、大钳口设计:钳口直径50mm(标准配置),满足用扁铁/钢作接地引线的情况,特殊钳口尺寸可按客户要求定制。
5、大容量数据存储:可储存200组测量数据。
6、操作简单,单人作业:全中文操作界面、体积小、重量轻,防爆便携箱,野外测量携带方便。

技术参数

1.基准条件和工作条件
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ 10℃~40℃ ----
环境湿渡 40%~60% <80% ----
仪表工作电压 9V±0.1V 9V±1.5V ----
辅助接地电阻值 <100Ω <30kΩ rC、rP
干扰电压 <20V ----
干扰电流 <2A ----
测R时电极间距 a>5d a>5d ----
测ρ时电极间距 a>20h a>20h ----
2.一般规格
功    能 二三四线法、选择法、双钳法测量接地电阻、土壤电阻率 ;  接地电压、交流电压测量、交流电流漏电流测量
电    源 DC 9V (锌锰干电池 R14S 1.5V 6节 ,连续待机300小时)
电流钳口径 φ68mm
量    程 选择法测量:0.00Ω~3000Ω
双钳法测量:0.01Ω-100Ω
二三四线法测量:0.00Ω~30.00kΩ
土壤电阻率:0.00Ωm~9000kΩm
直流电阻:0.00Ω~30.00kΩ
接地电压:0.0V~100.0V
交流电流:0.0mA~600A
测量方式 精密4线、3线法测量、简易2线、选择法、双钳法测量接地电阻
测量方法 二三四线法测量:变极法,测量电流20mA,Max
选择法测量:变极法,测量电流20mA,Max
双钳法测量:非接触互感测量法,测试电流1mA,Max
土壤电阻率:四极法(温纳法)
对地电压:平均值整流(P(S)-ES接口间)
交流电流:钳形电流互感器测量
测试频率 128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流 AC 20mA max
开路测试电压 AC 40V max
测试电压波形 正弦波
电极间距范围 可设定1m~100m
换    档 全自动换档
背    光 可控蓝屏背光,适合昏暗场所使用
显示模式 4位超大LCD显示,蓝屏背光
测量指示 测量中LED闪烁,LCD倒计数,进度棒图指示
LCD尺寸 128mm×75mm
LCD显示域 124mm×67mm
仪表尺寸 高宽厚:215mm×190mm×95mm

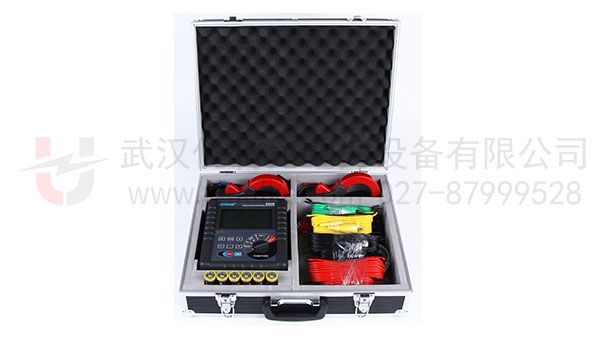

标准测试线 4条:红色20m,黑色20m,黄色10m,绿色10m各1条
简易测试线 2条:红色1.6m,黑色1.6m各1条
辅助接地棒 4根:φ10mm×150mm
测量时间 对地电压:约2次/秒
交流电流:约2次/秒
接地电阻、土壤电阻率:约5秒/次
测量次数 5000次以上(短路测试,测1次,停30秒再测)
RS232接口 具有RS232接口,软件监控,存储数据可以上传电脑,保存打印
通 讯 线 RS232通讯线1条,长1.5m
数据存储 2000组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据保持 保持数据时“HOLD”符号指示
数据查阅 查阅数据时“READ”符号指示
溢出显示 超量程溢出时“OL”符号指示
干扰测试 自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
辅助接地测试 具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)
报警功能 测量值超过报警设定值时,“嘟—嘟—嘟—”报警提示
电池电压 当电池电压降到约7.5V时,电池电压低符号显示,提醒更换电池
自动关机 开机15分钟后自动关机
功    耗 待机: 约20mA(背光关闭)
开机开背光:约45mA(背光关闭25mA)
测量:约100mA(背光关闭)
质    量 总质量:5.0kg(含包装)
仪表:1443g(含电池)
测试线:1560g
辅助接地棒:935g(4根)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
过载保护 测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻 20MΩ以上(电路与外壳之间500V)
耐    压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61326(EMC)
适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)  ;  IEC61010-031;   IEC61557-1(接地电阻);

IEC61557-5(土壤电阻率);  JJG 366-2004。

3.基准条件下基本误差及性能指标
测量功能 测量范围 精度 分辨力
二三四线法测量接地电阻 (®) 0.00Ω~30.00Ω ±2%rdg±3dgt 0.01Ω
30.0Ω~300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
3.00kΩ~30kΩ ±4%rdg±3dgt 10Ω
选择法测量接地电阻 (®) 0.00Ω~30.00Ω ±2%rdg±3dgt 0.01Ω
30.0Ω~300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
双钳法测量接地电阻 (®) 0.01Ω~1.00Ω ±10%rdg±5dgt 0.1Ω
1.0Ω~10.0Ω ±10%rdg±5dgt 0.01Ω
10Ω~100Ω ±10%rdg±5dgt
土壤电 (ρ) 0.00Ωm~99.99Ωm 根据R的测量精度而定
(ρ=2πaR
a:1 m~100m;
π=3.14)
0.01Ωm
100.0Ωm~999.9Ωm 0.1Ωm
1000Ωm~9999Ωm 1Ωm
10.00kΩm~99.99kΩm 10Ωm
100.0kΩm~999.9kΩm 100Ωm
1000kΩm~9000kΩm 1kΩm
接地电压(50Hz/60Hz) AC 0.0~100.0V ±2%rdg±3dgt 0.1V
交流电流(50Hz/60Hz) 0.0mA~600.0A ±2%rdg±3dgt 0.0mA
