接地电阻测试原理方法以及仪器使用

发布日期:2021-11-23 浏览:305 次

  发电厂、变电站的主接地网在保证电力设备的安全工作和人身安全方面起着决定性的作用。接地电阻值是接地网的重要技术指标。由于接地电阻的设计值与实际值有时相差甚远,为了对接地网的接地电阻有一个真实、 准确地把握,必须对接地网的接地电阻进行测量。这对于正确估计变电站的安全性,确保电力系统的安全运行具有十分重要的意义。

  目前测试接地电阻的仪器根据测试方法和现场测试情况的不同大致分为接地电阻表法、工频大电流法、异频法三种。根据测试对象和方法的不同,应采用不同方法。

  (1)小型变电站接地网接地电阻的测试可选用接地绝缘电阻表

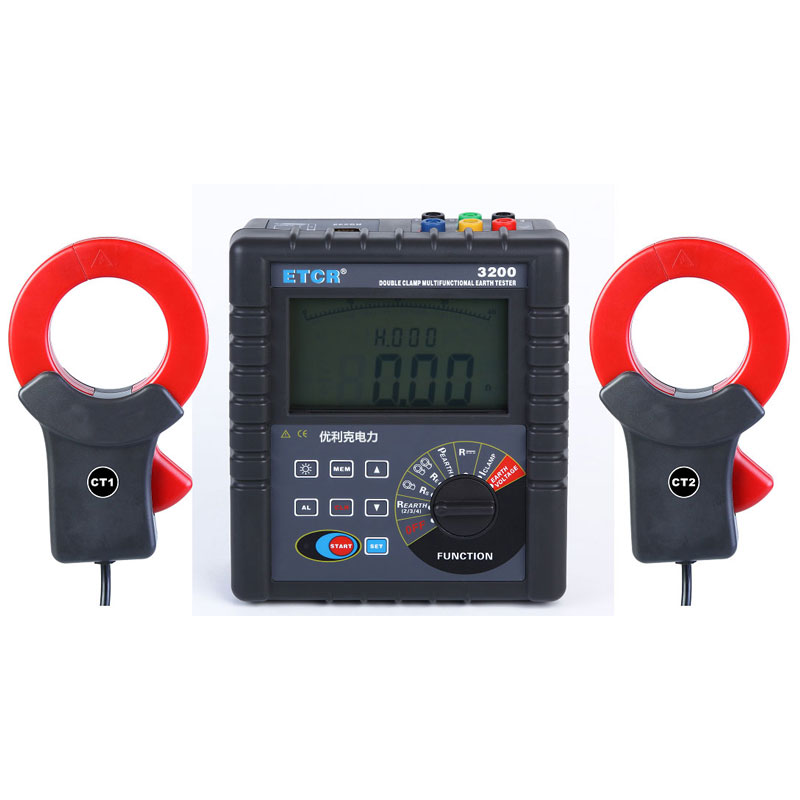

接地电阻测试仪

  (2)对于大、中型变电站和电厂采用工频大电流法或异频法。

  在实际测量中有远离法和补偿法两种常用的方法可以满足测量要求。

  (1)远离法。通过增大接地网与电流极、电压极的距离来达到满足上式的目的。对于大型接地网,满足远离法要求的电流极到变电站之间的距离将很大,所要求的间距很难在实际测量中达到。通过人工敷设电流和电压线的方法不可能实现,只有借助于已有的架空线路才可以满足要求,但是目前可借用的线路牵扯到停电,因而实施较为困难。

  (2)补偿法。如果将电流极和电压极放置在合适的位置,这时测量得到的接地电阻即为接地网的真实接地电阻。通过分析知道,确定电流极后,存在一一个可得出待测接地极真实接地阻抗的电压极位置,这里将对应真实接地电阻的电压极位置称为补偿点。为了能将地网等效为半球形,通过大量试验验证,电流线的长度选取为被测试地网最长对角线的3倍以上,可以满足工程测量的要求。

  (3)远离补偿法。此法综合了上述两种方法,地网中心、电压极、电流呈条直线。 此法可以减少土壤电阻率不均匀带来的误差,其测量误差在工程上是可以接受的。

  现场通常采用的测量方法为0.618法和夹角补偿法:

  (1) 夹角补偿法。此种方法要避开地中管道、输电线路和河流,采用GPS定位距离和角度。

  (2) 0.618 法(直线法)。若电流极不至于无穷远处,则电压极必须放在电流极与接地体两者中间,距接地网0.618处,即可测得接地网的真实接地电阻值,此方法即为0.618法。但是电压线和电流线是沿一个方向放线,电流线与电压线之间存在互感,会影响电压的测量值,因此在条件许可的情况下尽量采用夹角补偿法,如果要使用0.618法,应使电流线与电压线之间的最小距离在3m以上。
