多次脉冲电缆故障综合测试系统

产品简介

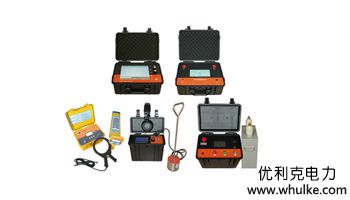

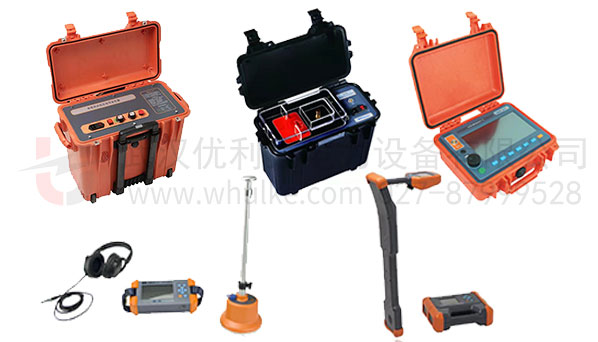

ULDL-9002多次脉冲电缆故障测试系统是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。该系统主要包含：ULCD750电力电缆故障测距仪、ULCD-7505 多次脉冲耦合器、ULPD4950数字式地下管线探测仪（电缆路径及识别仪）、ULCD-850智能电力电缆故障定点仪、ULCD-650 高压信号发生器五部分。

性能与特征

1.    用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2.    可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、八次脉冲法、速度测量法。
3.    全局波形和局部波形同步显示，便于整体分析和细节调整。
4.    任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
5.    内置电源供电，在无电源环境中均可长时间使用。
6.    体积小、重量轻、使用方便，检测故障成功率和测试精度高。
7.    在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

技术参数

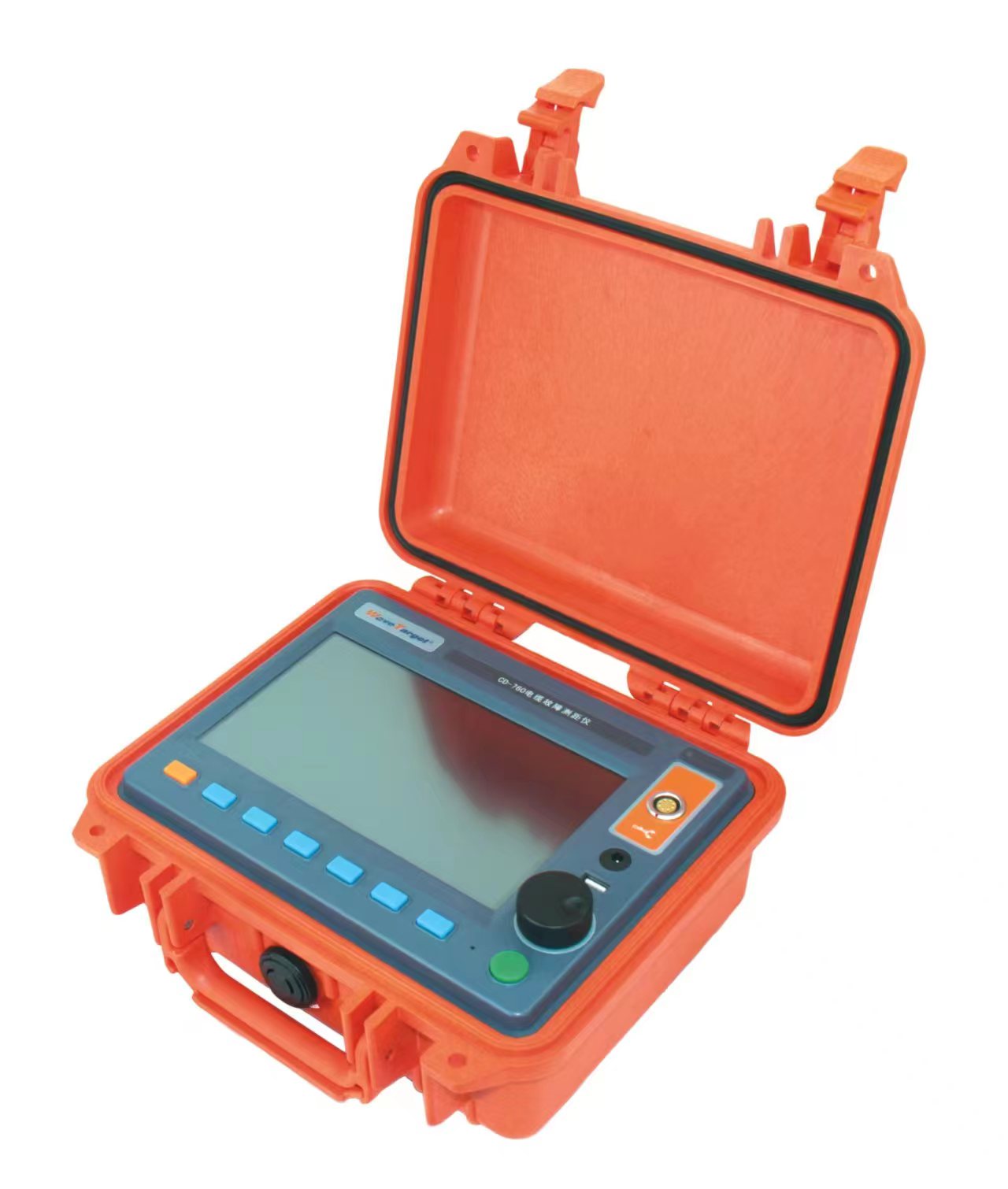

ULCD750 电力电缆故障测距仪		工作模式：低压脉冲、脉冲电流、多次脉冲
		信号增益调节范围：70dB
		低压脉冲发射电压：32V
		最高分辨率：0.4m
		最大采样频率：200MHz实时采样
		最大测距范围：100km
		测距盲区：2m

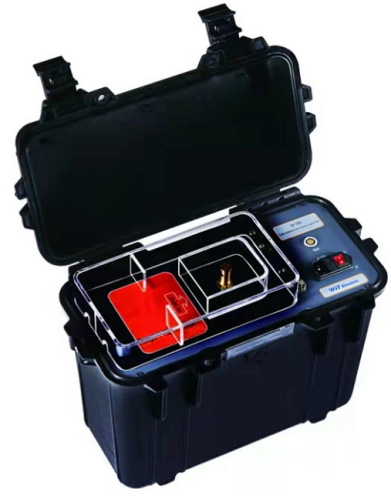

ULCD-7505 多次脉冲耦合器		测试脉冲电压：300V（P－P）
		允许输入冲击电压：小于35kV
		允许输入冲击能量：小于2000J

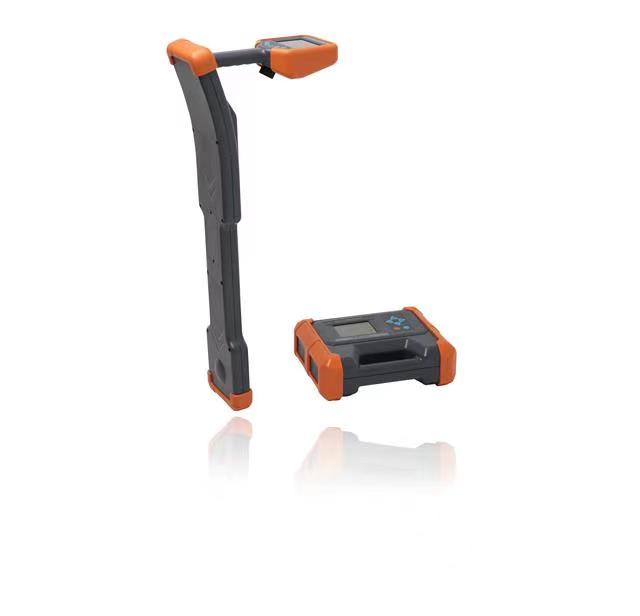

ULPD4950 数字式地下管线探测仪（电缆路径及识别仪）		发射机
		输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）
		输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
		输出功率：最大10W，10档可调，全自动实时阻抗匹配
		直连输出电压：最高150Vpp
		接收机
		输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)
		接收频率： 主动探测频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz 工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置) 射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz
		电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别
		内置电池：2节18650锂离子电池，标称7.4V，3.4Ah
ULCD-850 智能电力电缆故障定点仪		声音通道 带宽  全通：80Hz~1500Hz 低通：80Hz~400Hz 高通：200Hz~1500Hz 带通：150Hz~600Hz
		信号最大增益：>=80dB
		定点精度：0.1m
		磁场通道：信号最大增益：>80db
		声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式
		电池：内置锂离子电池组，标称电压3.7V，容量6700mAH

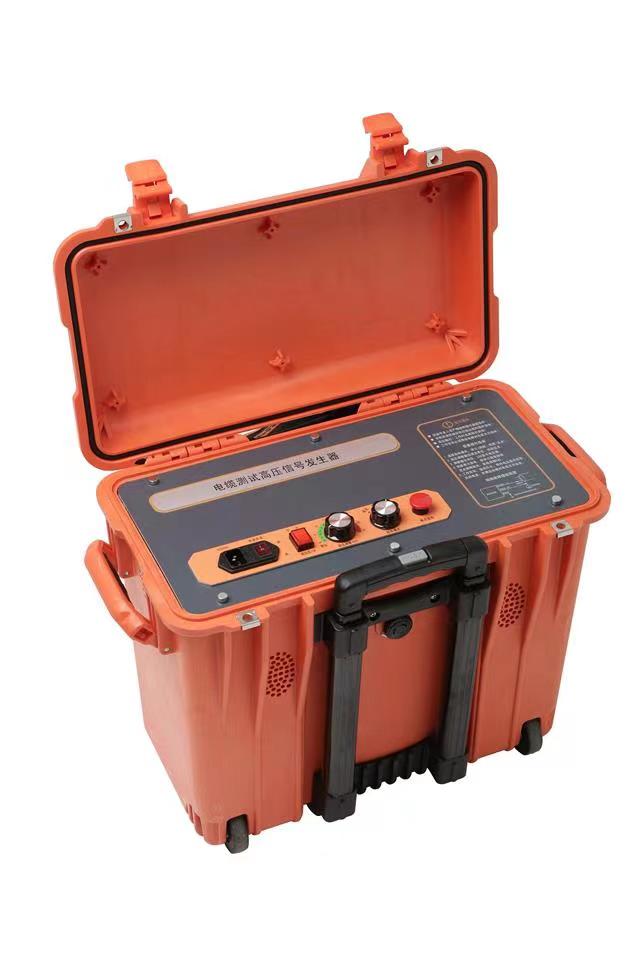

ULCD-650 高压信号发生器		输出电压：0-30kV
		储能电容：2μF
		最大储能：1000J
