电缆故障综合测试系统

产品简介

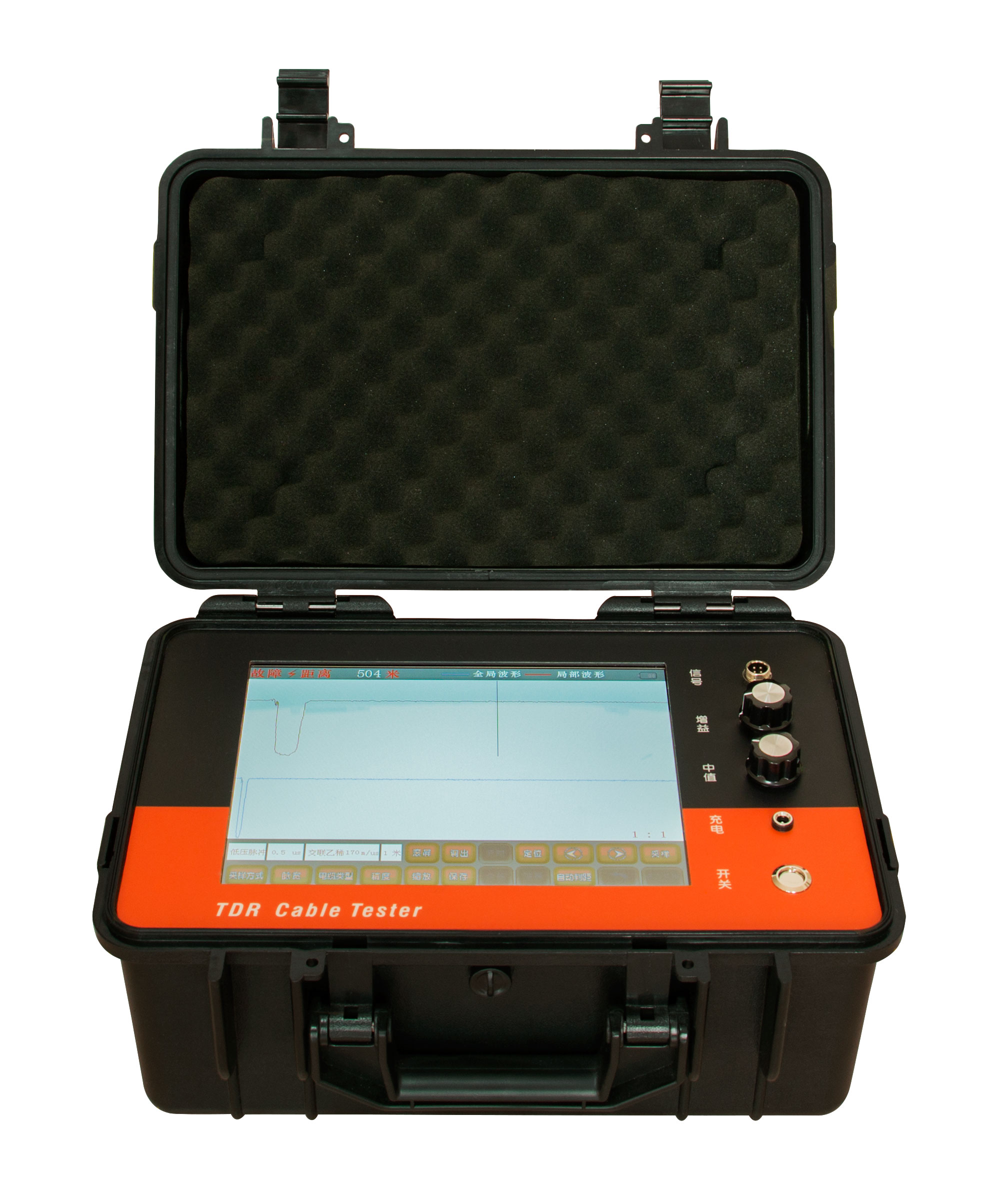

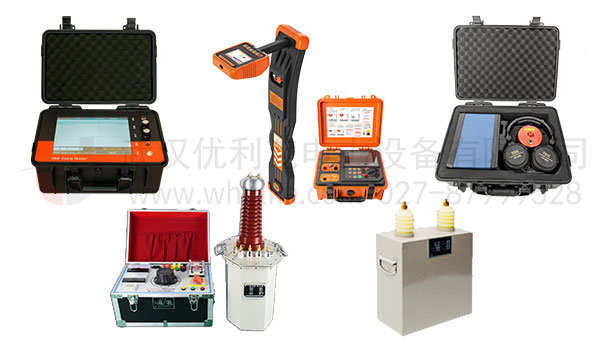

ULDL-9001电缆故障测试系统是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。该系统主要包含：ULDL-9001电缆故障测试仪、ULKE-190电缆路径探测仪、ULDL-100声磁同步定点仪、YDJ-5KVA/50KV 高压试验电源（变压器+操作箱+电容器）四部分。

性能与特征

1.    用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2.    可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。
3.    全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4.    工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
5.    全局波形和局部波形同步显示，便于整体分析和细节调整。
6.    任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
7.    内置电源供电，在无电源环境中均可长时间使用。
8.    体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9.    在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
10.    内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
11.    测试信号提供多种脉冲宽度，无测试盲区。

技术参数

ULDL-9001电缆故障测试仪主机		采样方法：低压脉冲法、冲击闪络法、速度测量法（扩展有三次脉冲法、八次脉冲法）
		采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
		脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
		波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
		分 辨 率：1m； 测试精度：1m，冲击高压：35kV及以下
		测试距离：＜60km，盲区≤1m

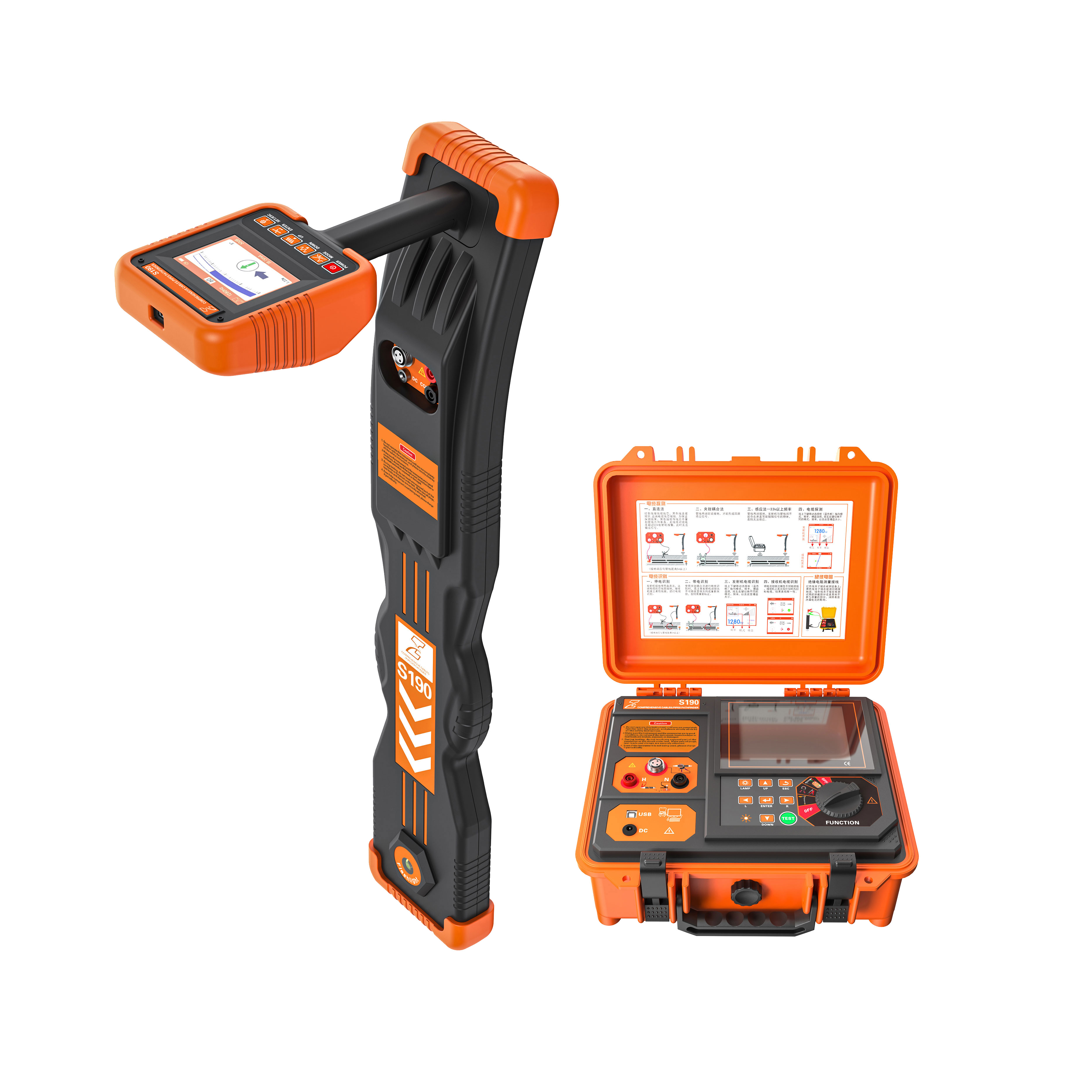

ULKE-190电缆路径探测仪		主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工频被动探测频率：50Hz、250Hz 射频被动探测频段：中心频率分为33kHz、82kHz
		管线测量深度：0~20m
		深度精度：平面位置精确定位精度：目标电缆或管线的中心轴线位置： ±5%（埋深在0~3m）±10%（埋深在3m~20m）
		输出方式：直连法、卡钳耦合法、感应法
		电缆识别检测范围：直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0~20公里，主要由接地电阻与线缆电阻决定) 耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0~6公里，主要由接地电阻与线缆电阻决定)
		电缆识别：鉴别方式：柔性卡钳智能鉴别、听诊器鉴别； 可标定电缆数量：1～10条； 标定值：接收信号与发射信号的电流百分比在标定值75%~135%之间为识别成功条件之一； 方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一

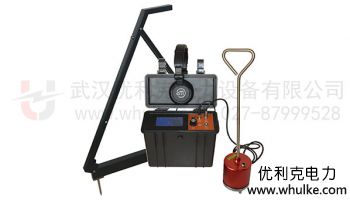

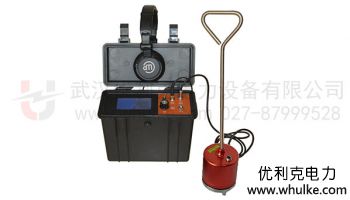

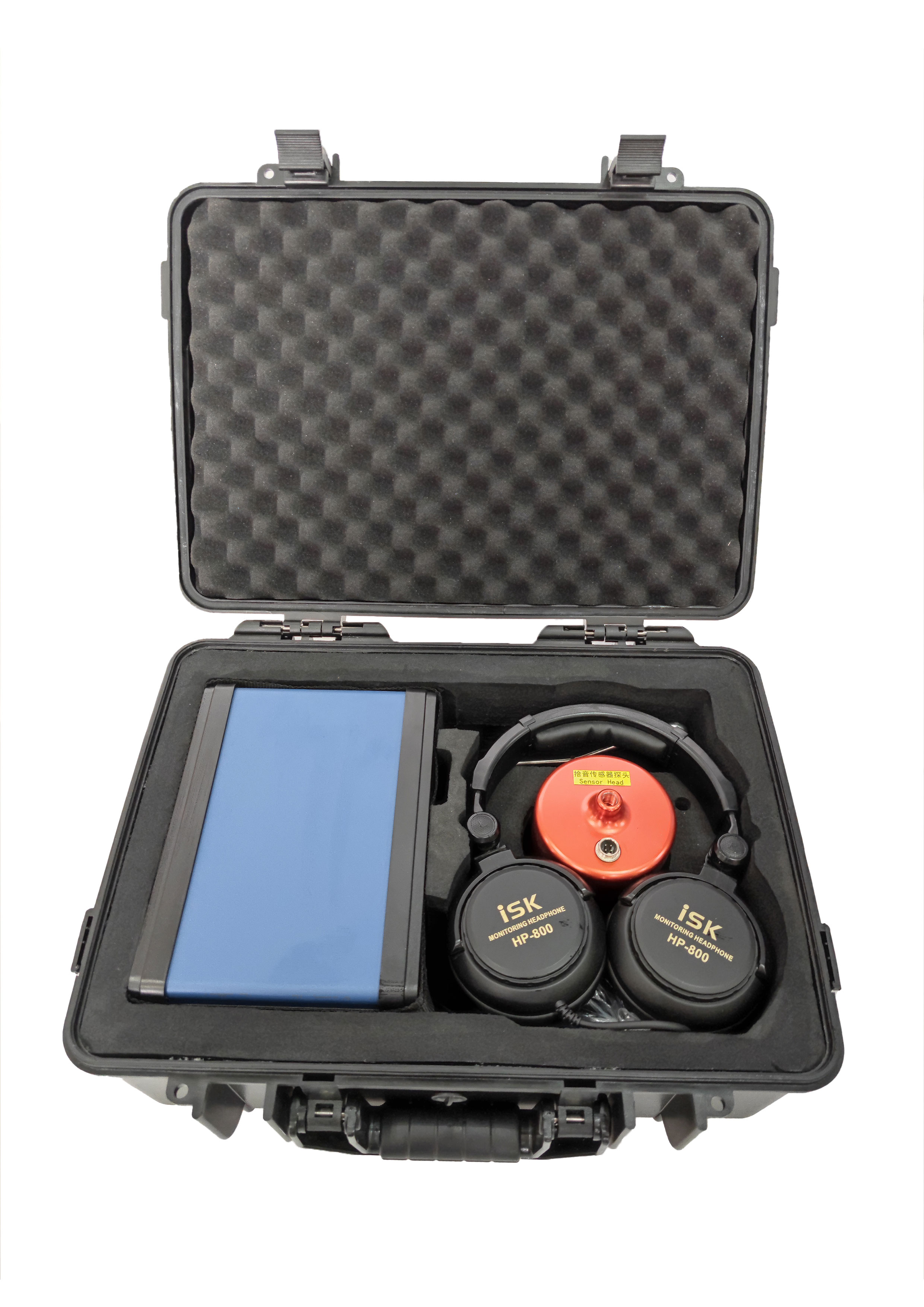

ULDL-100声磁同步定点仪		数显距离：最大500米，最小0.1米
		粗测误差小于10%，定点误差为零
		电磁通道增益≥110dB
		电磁通道接收机灵敏度≤5μV
		声音通道音频放大器增益≤120dB
		工频抑制能力＞40dB

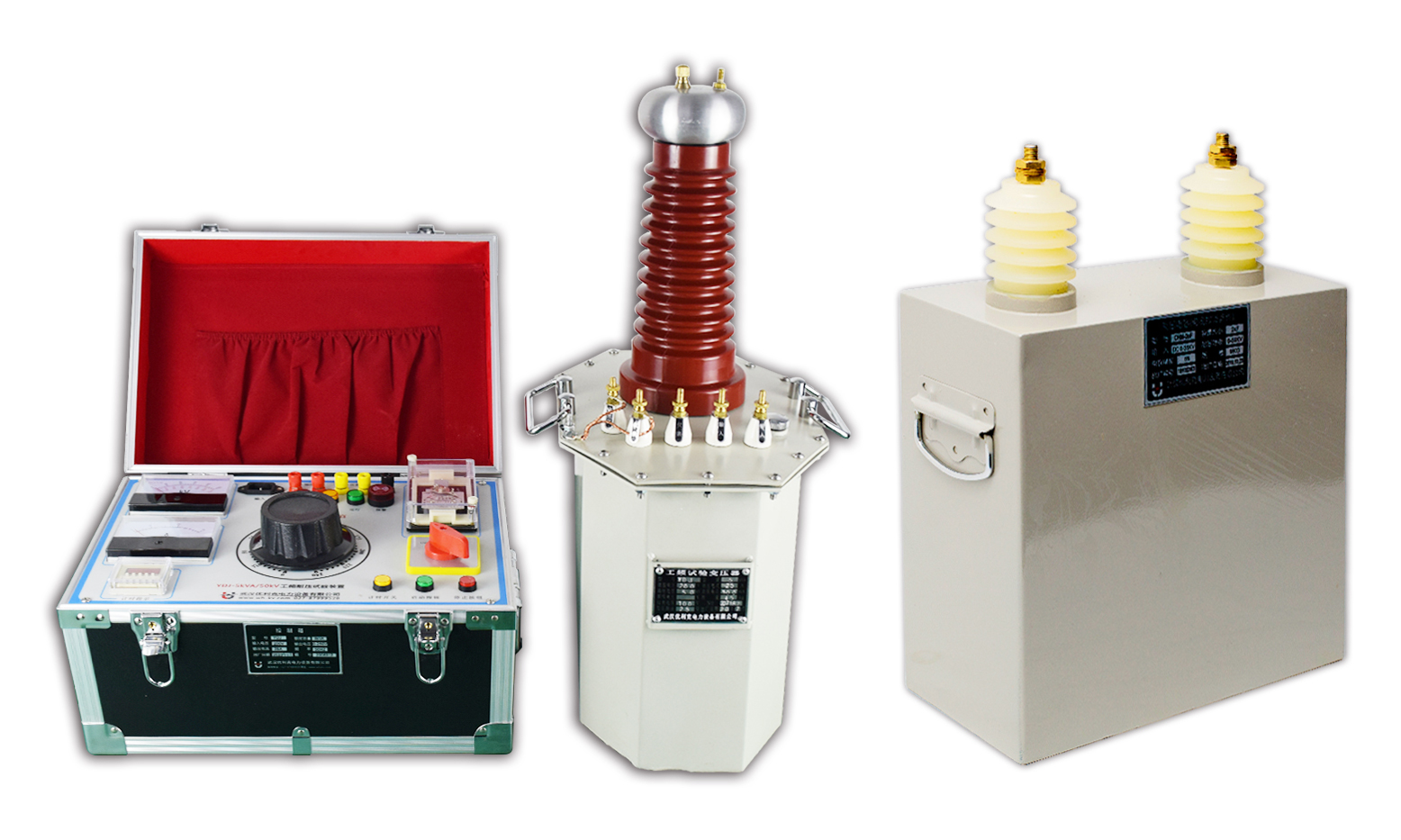

YDJ-5KVA/50KV 高压试验电源（变压器+操作箱+电容器）		变压器功率：5kVA
		电容规格：常规，2uF/30kV，可扩展容值
		容量偏差：0～+10%
		工作电流：2uF，≥10 kA
		充放电频率：1～30次/分
