优利克电力 产品中心 高压耐压试验设备 ZGF直流高压发生器(分体)
ZGF

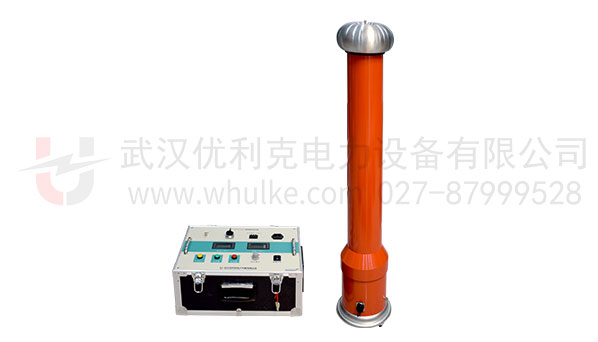

直流高压发生器(分体)

功能:

适用于电力部门现场试验高压发生专用配套设备

特征:

分体式;0.75倍输出电压指示精度

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

1、直流高压发生器精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

2、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全。

4、采用新的PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小。

5、增设高精度0.75UDC1mA功能,为做氧化锌避雷器测量带来极大的方便。

6、过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然。

7、故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,从而最大的保护仪器不受损伤。

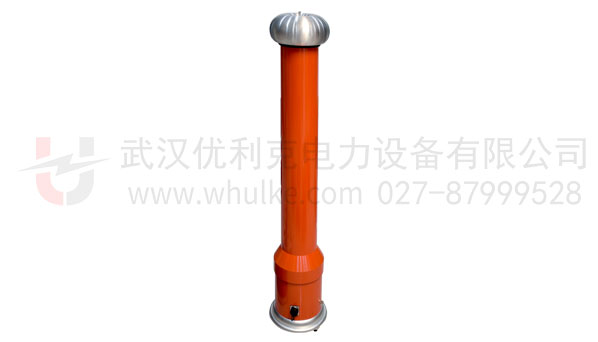

8、倍压筒采用新型材料,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。

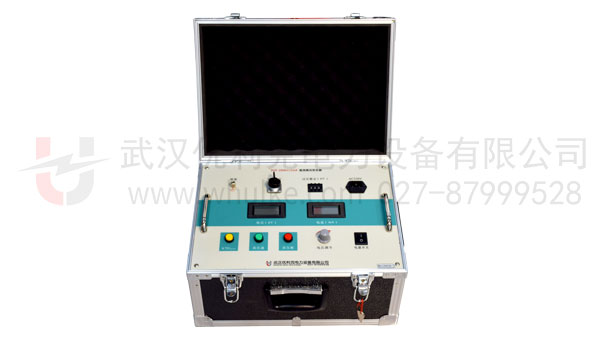

9、机箱采用铝合金机箱,体积小,重量更轻、更美观、更可靠、操作简单、功能齐全,便于野外使用。



技术参数

技术参数/规格 200/2 200/3 200/5
额定电压(kV) 200 200 200
额定电流(mA) 2 3 5
额定功率(W) 400 600 1000
控制箱质量(kg) 5.5 6.0 6.5
倍压筒质量(kg) 8.7 9 9
倍压筒高度(mm) 970 970 970
电压精度 ±(1.0%读数+2个字)
电流精度 ±(1.0%读数+2个字)
波纹系数 ≤0.5%
电压稳定度 电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源 单相交流50Hz  220V±10%
工作方式 间断使用:额定负载30分钟
1.1倍额定电压使用:10分钟
工作环境 温度:-10℃~+40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带电负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验
过压保护采用数字拨码开关,一目了然
便携式机箱,现场更方便
