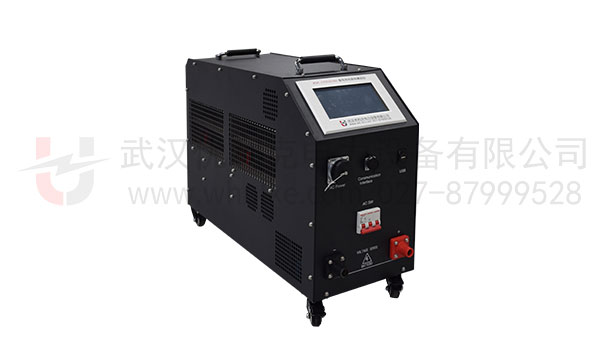

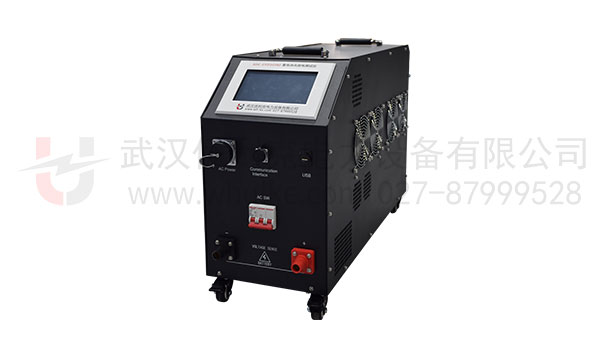

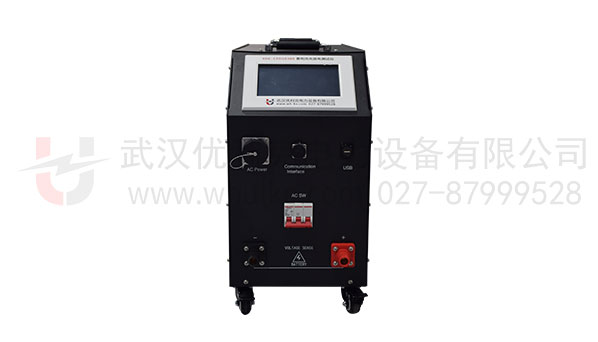

优利克电力 产品中心 蓄电池检测设备 XDC-CFD系列蓄电池充放电监测仪
XDC-CFD系列

蓄电池充放电监测仪

功能:

对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确

特征:

宽电压设计:110V220V宽电压设计,单机即可满足各种电压等级的电池组充放电测试,电压连续可调。;具有蓄电池组恒流放电功能:恒流、恒功率放电,电流连续可调,精确测量蓄电池组容量。

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

1、宽电压设计:110V220V宽电压设计,单机即可满足各种电压等级的电池组充放电测试,电压连续可调。
2、支持定制化:充电电压、充电电流、放电电压、放电电流都可以根据用户实际需求进行定制
3、具有蓄电池组恒流放电功能:恒流、恒功率放电,电流连续可调,精确测量蓄电池组容量。
4、具有蓄电池组智能充电功能:智能三阶段充电,充电电压可“零”起调,充电电流连续可调,满足蓄电池组的充电维护。
5、具有活化功能:可以设定充放电循环次数,对蓄电池组进行活化,有效提高蓄电池容量,延长蓄电池组的使用寿命。
6、具有放电过程中暂停及参数修改功能:在放电过程中可以人为暂停放电、修改放电设置参数(下限电压、放电电流、放电时间等),不需要终止试验即可继续放电。
7、具有远端控制放电功能:PC机端上位机软件与充放电测试仪之间通过RS485通讯线连接后,可进行PC机端控制放电。
9、产品放电采用高分子聚合物正温度系数电阻(Polymeric Positive Temperature Coefficient )安全系数高,避免了红热现象,环境适应能力更强,使整个放电测试过程更安全稳定。
10、主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU: 性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,最大程度地保护测试的安全可靠性。
11、7寸真彩色触控显示屏:采用1024x800分辨率高清触摸显示屏,可直观显示柱状图、表格、曲线图、数据报表、帮助文档等。触控板采用军工级多层复合薄膜电阻式触摸板,特别适用于直流蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。
12、具备多个测试模板预设功能:内置有六种常用的测试参数模板,模板数据掉电可保存,省去每次开机重新设置的步骤,上电即可开始测试,真正一键启动,让测试简单高效。
13、历史数据曲线查看:可将内置的数据文件以图表和波形曲线的形式进行查询,以及对波形图的放大、缩小、左移、右移等多角度显示。
14、强大的数据储存及备份功能:内置16GB数据存储空间,可存储大于1000组充放电数据,并支持历史数据查看、分析、删除等功能,配有16G U盘,通过PC端上位机软件进行数据分析及备份管理。
15、具备校准功能:仪器带有电压、电流校准修正功能,可现场对测量误差进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。
16、可设定多种充电测试告警功能:包括充电容量、充电时长、整组电压阈值等其中任一测试条件达到后自动停止充电,以及具有过电压、过电流、过温、电压测试端子反接等多种测试故障报警显示。
17、丰富的拓展接口:仪器背面具有多机并联、远端控制、USB等通讯接口。
18、配备专业的上位机分析管理软件:能对设备生成的测试数据进行深度的分析,单体电压曲线、整组电压曲线、整组电流曲线、单体柱状图,实时数据表格,以及上位机软件密码保护,实验结论等功能,可根据需求自动生成Excel或Word文档格式报表后打印存档。

技术参数

适用电压等级 48V 系统 110V/220V系统 380V 系统 480V 系统
机型型号 XDC-CFD4805 XDC-CFD48100 XDC-CFD2205 XDC-CFD3805 XDC-CFD4803
核心功能 宽电压范围:10-60V
单相 220V 供电
兼容 12/24/48V系统
宽电压范围:10-60V
单相 220V 供电
兼容 12/24/48V系统
兼容 110V/220V系统
充放电电流1-50A
三相 380V 供电
兼容110V/220V/380V系统
充放电电流1-50A
三相 380V 供电
兼容220V/380V/480V系统
充放电电流 1-30A
三相 380V 供电
主要技术指标 电压范围:10-60V
放电电流:0-50A
充电电流:0-50A
电压范围:10-60V
放电电流:0-100A
放电功率最大 6KW
充电电流:0-100A
充电功率最大 6KW
电压范围:90-270V
放电电流:0-50A
充电电流:0-50A
电压范围:90-450V
放电电流:0-50A
充电电流:90-400V@0-50A;
400-450V@0-40A
电压范围:170-630V
放电电流:0-30A
充电电流:0-30A

宽范围系列
适用电压等级 宽范围
2-120V
宽范围
10-300V
宽范围
2-300V
宽范围
2-150V
宽范围
10-630V
宽范围
10-800V
机型型号 XDC-KCFD1205 XDC-KCFD3018 XDC-KCFD301810 XDC-KCFD303620 XDC-KCFD3002 XDC-KCFD3004 XDC-KCFD15050 XDC-KCFD6018 XDC-KCFD8006
核心功能 宽电压范围:2-120V
单相 220V 供电
兼容6V/12/24/48V/60V系统
电压范围:10-300V
放电 0-150A,最大 24KW
充电全程 50A
三相 380V 供电
可定做全程 60A 充电
宽电压范围:10-300V
三相 380 供电
兼容48V/110V/220V/240V 系统
可定做全程120A充电
宽电压范围:40-300V
三相 380V 供电
兼容
48V/110V/220V/24
0V 系统
宽电压范围:2-300V
单相 220V 供电
兼容
2V/6V/12V/24V/48
V/110V/220V/240V
系统
宽电压范围:
2-300V
三相 380V 供电
兼容
2V/6V/12V/24V/48
V/110V/220V/240V
系统
宽电压范围:
2-150V
三相 380V 供电
兼容
2V/6V/12V/24V/48
V/96V
支持通道数量:2
通道
充放电电流范围:
0-50A
宽电压范围:
10-630V
三相 380V 供电
兼容
48V/110V/220V/24
0V/380V/480V 系统
宽电压范围:
10-800V
三相 380V 供电
兼容
48V/110V/220V/24
0V/380V/480V/600
V 系统
主要技术指标 放电范围:2-120V;2-90V@0-50A
90-120V@0-37.5A
放电功率最大 4.5KW
充电范围:2-120V;2-60V@0-50
60-120V@0-25A
充电功率最大:3KW
电压范围:10-300V
放电参数:10-20V:0-40A
20-40V:0-80A
40-60V:0-150A
60-245V:0-100A
245-300V:0-60A
充电参数:40-300V,全程 0-50A
电压范围:10-300V
放电参数:10-20V:0-40A
20-40V:0-80A
40-60V:0-150A
60-245V:0-100A
245-300V:0-60A
充电参数:40-300V,全程 0-100A
电压范围:10-300V
放电参数:
10-20V:0-80A
20-40V:0-160A
40-60V:0-300A
60-245V:0-200A
245-300V:0-120A
放电功率最大 48KW
充电参数:
40-300V:全程 0-200A
充电功率最大 40KW
电压范围:2-300V
放电参数:
0-100A(最大放电功率9KW)
充电参数:
0-100A(最大充电功率6KW)
电压范围:2-300V
放电参数:0-200A(最大)
放电电压电流范围:
2-4V/120A;4-80V/200A;80- 120V/150A;120-220V/160A
;220-300V/60A;60-245V/1
00A;245-300V/60A
充电参数:0-200A(最大)
充电电压电流范围:
2-60V/200A;60-80V/150A;
80-120V/100A;120-220V/5
0A;220-300V/40A
支持通道数量:2 通道
单通道充放电电压范围:
2-150V
单通道充放电电流范围:
0-50A
电压范围:10-630V
2放电参数:
10-40V:10-50A
(固定 0.8 欧电阻)
40-450V:0-50A
450-630V:0-30A
充电参数:
40-630V:0-50A
最大充电功率 20KW
电压范围:10-800V
放电参数:
10-40V:10-50A
(固定 0.8 欧电阻)
40-100V:0-50A
100-600V:0-60A
600-800V:0-40A
充电参数:
40-750V:0-50A
最大充电功率 20KW

仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024x800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A 最大量程100A
电流显示精度 0.1A
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485*3;USB*1
工作模式 恒流、恒功率、恒压 ,循环活化以及可并机/从机控制
保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
急停保护 外置空开断路器,用于紧急停机保护
工作环境
散热 强制风冷
温度 工作温度范围:-5~50℃;贮藏温度:-40~70℃
湿度 相对湿度0~90%(40±2℃)
海拔 额定海拔≤4000米
工作电源
电 压 主机工作电压:单相三线制 : 220V AC(–20%~+30%),频率 :45~65Hz;
充电机工作电压:三相三线制380V AC)
耐压测试 输入-机壳: 2200Vdc 1min
输入-输出: 2200Vdc 1min
输出-机壳: 700Vdc 1min
安 全 性 满足 EN610950,满足蓄电池维护技术规范,GB/T 31484-2015



生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
