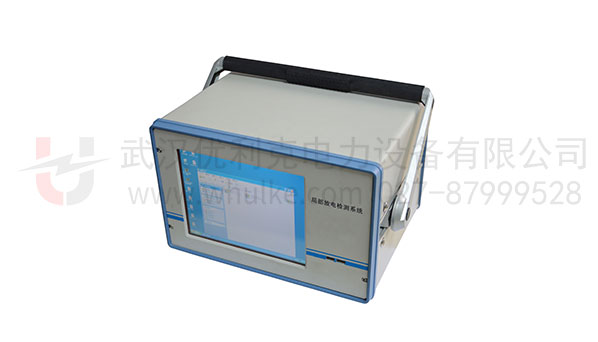

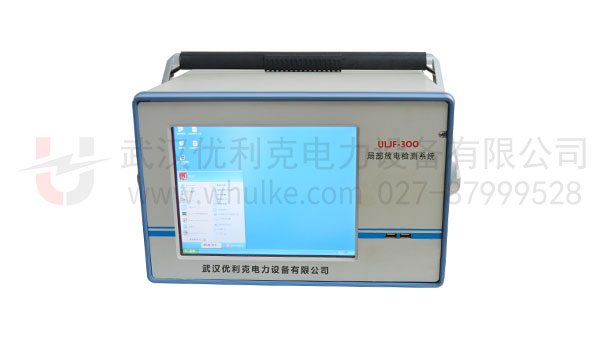

优利克电力 产品中心 高压耐压试验设备 ULJF-300局部放电检测系统
ULJF-300

局部放电检测系统

功能:

适用于各类高压电器设备的局放测量,代表国内数字式局放仪的先进技术

特征:

二维及三维局部放电图谱显示,数字开窗技术;自动校准、自动同步、自动电压记录、自动测量保存回放

全国服务电话:027-87999528

使用方法

      1、局部放电检测系统纯程控工作方式。
      2、全汉字菜单提示。
      3、自动校准、自动同步、自动电压记录、自动测量保存回放。
      4、自动生成试验报告。
      5、二维及三维局部放电图谱显示。
      6、采用数字开窗技术,抗干扰能力强。
      7、双通道测量及数字差分技术,可同时测量两个试品或一个试品两个测量点的局部放电信号,可方便地分析局部放电信号的来源。

技术参数

测量通道 A、B 2通道(能同时对放电信号进行采集)
检测灵敏度 0.1pC
测量频带 3dB带宽10kHz~300kHz
程控滤波器设置档位 低端:10,20,40kHz
高端:100,200,300kHz
增益动态范围 120dB
采样速度 每通道0.1μs/点
采样精度 8位±1/2LSB
测试电压频率 30,100,150,200,250Hz或任意Hz
校准脉冲发生器 ULJF-301
校准脉冲电压 10V,5V,2V,1V,0.5V,0.2V六档可调
校准电容 50pF,200pF两档可调
校准脉冲电压上升时间 <60ns、脉冲宽度>20μs
校准脉冲电压下降时间 >100μs
校准脉冲相角可调范围 0~360度
局部放电峰值显示 0~10000pC
元器件包装方式 长久可用的包装
工作电源 AC 220V±10%,50HZ、功率<100VA、保险 0.5A









生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
