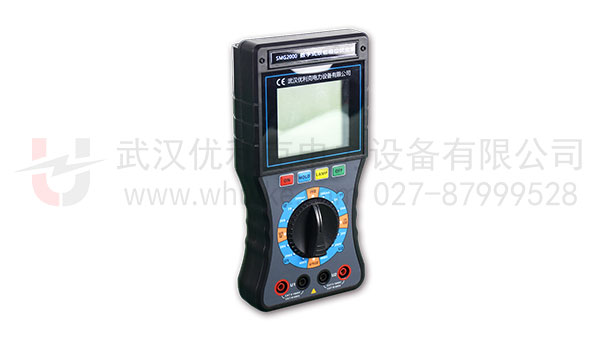

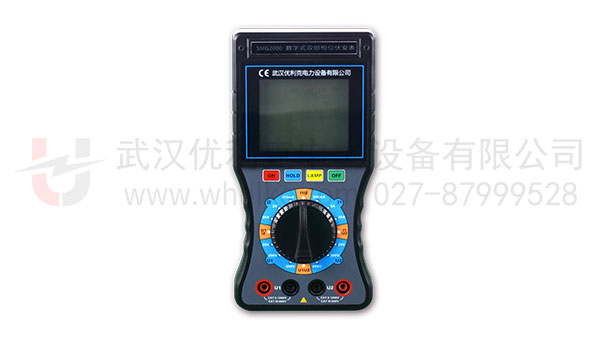

专用测量电压、电流及相位而设计的一种高精度、手持式、双通道输入测量仪表
高反差液晶显示屏;屏幕角度可自由转换约70°
双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
功能 | 相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试 | |
电源 | DC9V 碱性干电池(1.5V AA×6) | |
功耗 | 开启背光灯最大约35mA,电池连续工作约40小时 | |
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时 | ||
显示模式 | LCD显示,蓝屏背光功能,适合昏暗场所 | |
LCD尺寸 | 70mm×62mm | |
LCD显示域 | 64mm×54mm | |
仪表尺寸 | 长宽厚:196mm×92mm×54mm | |
钳口尺寸 | φ7.5mm×13mm | |
采样速率 | 约3次/秒 | |
量程 | 交流电压:0~20V/200V/600V 交流电流:0~200mA/2A/20A 相位:0~360° |
|
测量相位时被测信号的幅值范围 | 测U1-U2相位时:30V~600V | |
测I1-I2相位时:10mA~20.00A | ||
测U1-I2或I1-U2相位时:10V~600V、10mA~20.00A | ||
数据保持 | 测试中按HOLD键保持数据,“DH”符号显示 | |
自动关机 | 开机约15分钟后,仪表自动关机,以降低电池消耗 | |
电压检测 | 当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池 | |
输入阻抗 | 测试电压各档输入阻抗为:2MΩ 测U1U2相位时电压输入阻抗为:40kΩ |
|
耐压 | 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 | |
绝缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ | |
结构 | 双重绝缘 |
类 别 | 量 程 | 分辨率 | 基本误差 |
电 压 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
200V | 0.1V | ||
500V | 1V | ||
电 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
2A | 1mA | ||
10A | 10mA | ||
相 位 | 0~360° | 1° | ±1° |
