【电气试验指导】之电流互感器的伏安特性试验

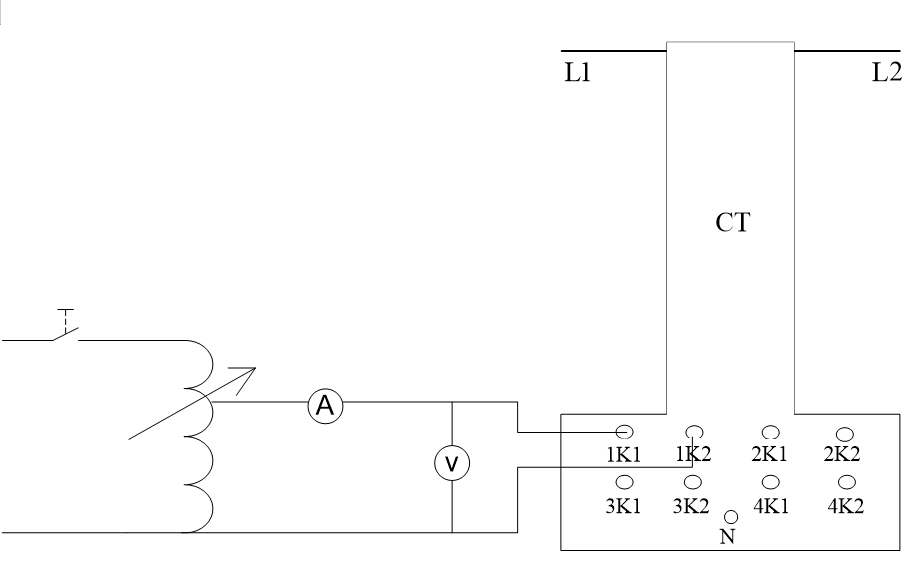

　　试验接线(以1K1,1K2为例)：

　　伏安特性试验步骤：

　　1) 办理工作许可手续;

　　2) 向工作人员交代工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工;

　　3) 准备试验用的仪器、仪表、工具，所用仪器、仪表、工具应良好并在合格周期内;

　　4) 在试验现场周围装设围栏，打开高压警示灯，摆放温湿度计，必要时派专人看守;

　　5) 抄录被试电流互感器的铭牌参数;

　　6) 检查被试电流互感器的外观是否完好，必要时对套管进行擦拭和烘干处理;

　　7) 两人对电源盘进行验电，同时检测电源盘的漏电保护装置是否可靠动作;

　　8) 将互感器综合测试仪水平放稳;

　　9) 按试验接线图进行接线;

　　10) 确认接线正确后，试验人员撤到绝缘垫上，相关人员远离被试品;

　　11) 大声呼唱，确认相关人员都在安全距离外，接通电源，打开仪器开关;

　　12) 根据被试品的情况设置电压、电流及步进参数;

　　13) 得到工作负责人许可后，按下“启动”按钮开始测量，测量结束后打印测量结果的数据和伏安特性曲线;

　　14) 关闭仪器开关，断开电源;

　　15) 用放电棒对电流互感器充分放电;

　　16) 拆除试验接线(先拆测量线，再拆接地线，拆接地线时先拆设备端，再拆接地端);

　　17) 整理仪器，记录温度和湿度，把仪器放回原位;

　　18) 观察测试数据和励磁特性曲线，判断是否合格，撰写试验报告。

　　试验标准：

　　1) 实测的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低;

　　2) 饱和的拐点不应有显著的变化。

　　试验注意事项：

　　1) 一般只对保护用线圈进行此项试验;

　　2) 在调试工作中，当对测量用的电流互感器发生怀疑时，也可测量该电流互感器的励磁特性以供分析;

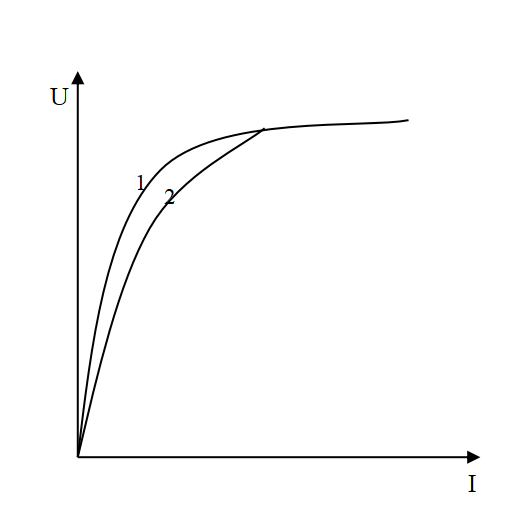

　　3) 当电流互感器被测绕组有匝间短路时，其励磁特性曲线在开始部分电压较正常的略低，如下图所示：

　　上图中，曲线1是正常情况下的伏安特性曲线，曲线2是绕组存在匝间短路下的伏安特性曲线。

　　试验周期：

　　1) 交接时;

　　2) 投运前;

　　3) 大修后;

　　4) 必要时
