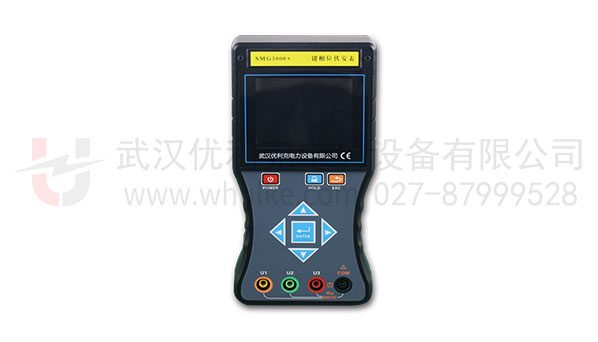

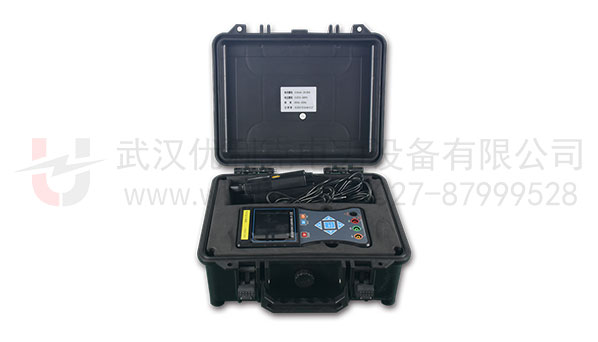

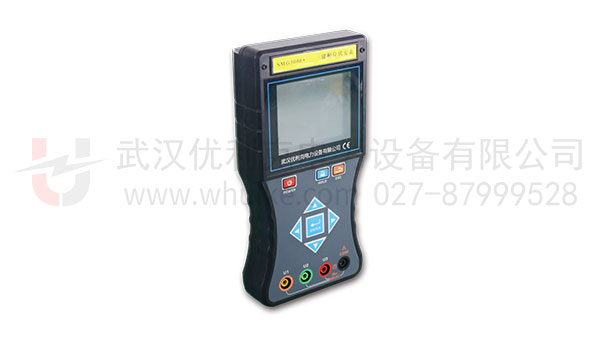

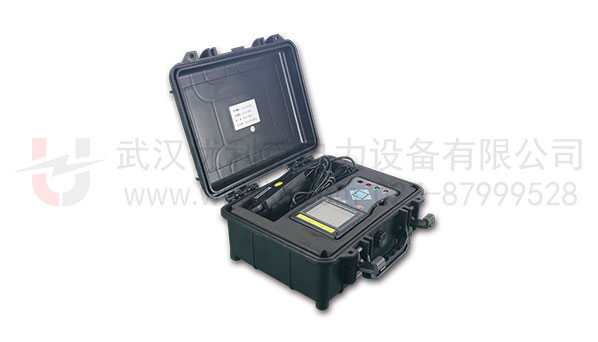

三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量
量程：600V/20A；3.5寸TFT彩屏显示具有触摸功能
1、三钳相位伏安表同时测量三相电压或四路电流(包含零线电流)。
2、同时测量三相交流电压相角、电流相角、功角。
3、测量电网频率和相序。
4、自动判别变压器绕组、容性和感性负载。
5、六角图显示，彩色相序分析。
6、三相相位伏安表有功功率、无功功率、视在功功率、三相功率和和功率因数测量。
7、数据查看和保存功能。
8、数据静态保存功能。
9、3.5寸TFT彩屏显示具有触摸功能。
10、三相相位伏安表锂电池供电、一次充满可连续待机大于20小时。
|
|
|||
|
1．基准条件和工作条件
|
|||
|
影响量
|
基准条件
|
工作条件
|
备注
|
|
环境温度
|
23℃±1℃
|
-10℃～40℃
|
/
|
|
环境湿渡
|
40%～60%
|
-＜80%
|
/
|
|
信号波形
|
正弦波
|
正弦波
|
β=0.01
|
|
信号频率
|
50HZ±1HZ
|
45HZ～65HZ
|
/
|
|
仪表工作电压
|
8.4V±0.5V
|
8.4V±0.5V
|
/
|
|
测相位频率相序时电流幅值
|
1A±0.1A
|
2mA～20A
|
/
|
|
测相位频率相序时电压幅值
|
100V±10V
|
10V～600V
|
/
|
|
测功率功率因数时电流幅值
|
1A±0.1A
|
20mA～20A
|
/
|
|
测功率功率因数时电压幅值
|
100V±10V
|
10V～600V
|
/
|
| 外电场、磁场 | 应避免 | ||
| 被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
|
2．一般规格
|
|||
|
功 能
|
同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
|
||
|
电 源
|
DC 8.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时
|
||
|
额定电流
|
约180mA Max
|
||
|
显示模式
|
3.5寸真彩液晶屏显示
|
||
|
仪表尺寸
|
长宽厚：196mm×92mm×54mm
|
||
|
钳口尺寸
|
φ7.5mm×13mm
|
||
|
采样速率
|
约3次/秒
|
||
|
量 程
|
交流电压：0.00V～600V
|
||
|
交流电流：0.0mA～20A
|
|||
|
相位：0.0°～360.0°
|
|||
|
频率：45.00Hz～65.00Hz
|
|||
|
有功功率：0.0W～12kW
|
|||
|
无功功率：0.0VAR～12kVAR
|
|||
|
视在功率：0.0VA～12kVA
|
|||
|
功率因数：-1～+1
|
|||
|
电流矢量和：0mA～60A
|
|||
|
分辨率
|
电压：AC 0.01V
|
||
|
电流：AC 0.1mA
|
|||
|
相位：0.1°
|
|||
|
频率：0.01Hz
|
|||
|
有功功率：0.1W
|
|||
|
无功功率：0.1VAR
|
|||
|
视在功率：0.1VA
|
|||
|
功率因数：0.001
|
|||
|
电流矢量和：1mA
|
|||
|
精度
（基准条件下） |
电压：±(0.5%量程)
|
||
|
电流：±(0.5%量程)
|
|||
|
相位：±1°（工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°）
|
|||
|
有功功率：±(1.0%量程)
|
|||
|
无功功率：±(1.0%量程)
|
|||
|
视在功率：±(1.0%量程)
|
|||
|
频 率：±(1.0%量程)
|
|||
|
功率因数：±0.03
|
|||
|
相 序
|
正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
|
||
|
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
|
|||
|
检测速率
|
约2秒/次
|
||
|
数据保持
|
测试中按HOLD键保持数据，“HD”符号显示
|
||
|
数据存储
|
99组
|
||
|
充电接口
|
USB充电接口
|
||
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗
|
||
|
背光功能
|
有，背光亮度可调节
|
||
|
电压检测
|
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
|
||
|
仪表质量
|
主机：350g(带电池)
|
||
|
电流钳：170g×3
|
|||
|
总质量：约1.35kg
|
|||
|
测试线长度
|
1.5m
|
||
|
电流钳线长
|
2m
|
||
|
工作温湿度
|
-10℃～40℃；80%Rh以下
|
||
|
存放温湿度
|
-10℃～60℃；70%Rh以下
|
||
|
输入阻抗
|
测试电压输入阻抗为：1MΩ
|
||
|
耐 压
|
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
|
||
|
绝 缘
|
仪表线路与护套外壳之间≥100MΩ
|
||
|
结 构
|
双重绝缘，带绝缘防振护套
|
||
|
适合安规
|
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
|
||
