三通道直流电阻测试仪面板端子介绍

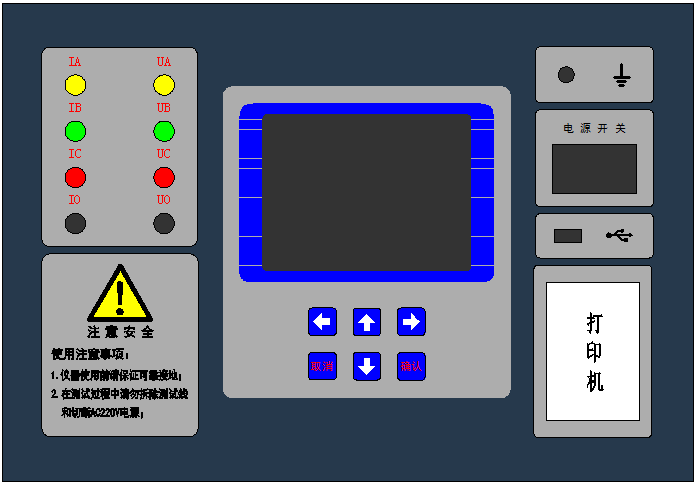

　　1 三通道直流电阻测试仪面板测试接线区： 黄、绿、红、黑4色接线座，分别对应A、B、C三相与中性点O，和测试线(黄、绿、红、黑)棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，可接变压器高、中、低压任一绕组(如无中性点O套管，将黑色测试钳悬空即可)。

　　2 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。

　　3 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据;“←→”

　　为“左右”键，选择移动或修改数据;“确认”键，确认当前操作;“取

　　消”键，放弃当前操作。

　　4 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在

　　存储过程中，严禁拨出优盘。

　　5 打印机： 打印测试结果。

　　6 接地端子： 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。

　　7 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/5A，尺寸φ5mm×20mm，应使用相同规格的保险管。
