继电保护测试仪直流试验模块使用指南

发布日期:2021-11-04 浏览:229 次

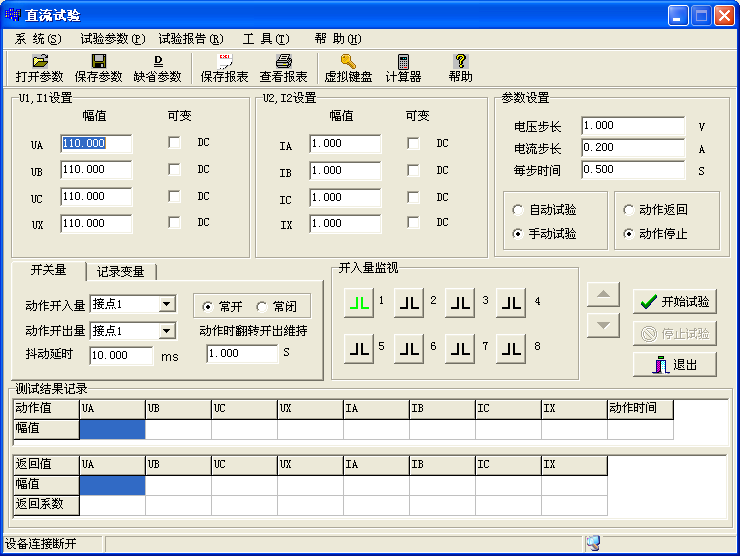

  本试验模块提供专门的直流电压和直流电流输出,主要是为了满足做直流电压继电器、时间继电器和中间继电器等的试验要求。主界面如图所示,其操作方法和【交流试验】基本相同。
继电保护测试仪直流试验界面

  一.试验功能介绍

  1.时间继电器

  1.1.动作时间测试

  在继电器的电压线圈施加额定直流电压(一般为220V),将继电器的延时动作接点接入测试仪的开入量,设定UA=110V,UB=-110V,将UAB线电压接入继电器的电压线圈,采用【手动试验(动作停止)】方式输出,即可测得时间继电器的动作时间。

  1.2.动作电压、返回电压测试

  采用单相电压就可完成试验。设UA=50V,选择UA可变,电压步长为1V,将继电器的瞬时动作接点接入测试仪的开入量,采用【自动试验(动作返回)】模式进行试验,程序自动测试动作电压和返回电压,并计算返回系数。一般动作电压为110V左右,返回电压为30V左右。

  2.中间继电器

  根据不同类型选择某相电压或某相电流为变量,采取手动或自动的方式进行试验即可。本仪器对中间继电器有专门的测试程序,可参考【中间继电器】模块介绍。

  3.信号继电器

  由于信号继电器动作电流很小,只有几十毫安,测试仪固有的直流偏移量可能使继电器动作,故无法测得继电器的动作电流。通常我们采用施加直流电压的方法,将测得的电压值除以继电器线圈的直流电阻值,即是继电器的动作电流。如:取电压UA,从0V开始手动按步长0.2V逐步递增,直到4V时,继电器动作,设继电器线圈的直流电阻值为150欧姆(可从继电器线圈上读出也可用万用表测量),则继电器动作电流=4/150=26.67mA。

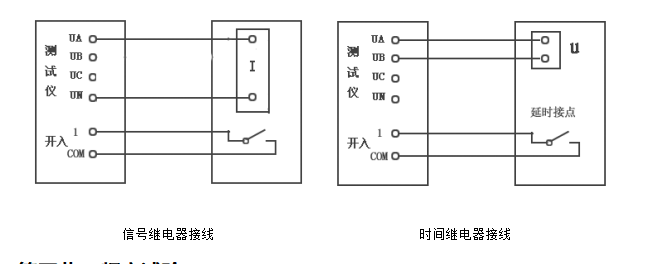

  4.接线方式--如图所示:
直流试验接线图
