ULZZ-10AS三通道直流电阻测试仪直阻试验参数设置

发布日期:2021-12-06 浏览:321 次

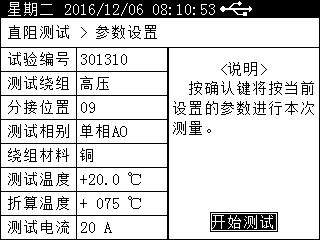

  在ULZZ-10AS三通道直流电阻测试仪“主菜单”屏下选中“直阻测试”项后,按“确认”键进入参数设置屏(见下图)。

三通道直流电阻测试仪直阻试验参数设置

  “试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项,其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时,按“上下”键选择不同菜单功能,按“左右”键选择菜单选项所属功能参数,按“确认”键跳转到“开始测试”选项;当菜单选项所属功能参数被选中时,按“上下”键修改参数,按“确认”键或“取消”键返回菜单选项;当“开始测试”选项被选中时,按“确认”键开始按当前设置的参数进行测试,按“取消”键返回菜单选项。

  试验编号:设置本次试验的试验编号。

  测试绕组:选择需要测试的试品绕组,可选高、中、低压,

  分接位置:设置试品当前分接位置,分接位数值从1到40可选。

  测试相别:选择测试试品的单独一相阻值或三相阻值,可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。

  绕组材料:可选铜、铝,绕组材料关系到电阻折算值所用的折算系数。

  测试温度:设置所测试品的当前油温,油温数值从-99℃~+99℃。本装置可通过外部无线测温探头实时监测试品内部油温,也可手动设定温度值。当外部无线测温探头连接时无法手动设定,需关闭探头,才能手动设定。

  折算温度:设置在当前油温下测得的电阻值需要折算的温度值,折算温度数值从0℃~+255℃,此数值关系电阻折算值。

  测试电流:选择测试电流档位。
