【电气试验指导】之绕组介质损耗试验标准及注意事项

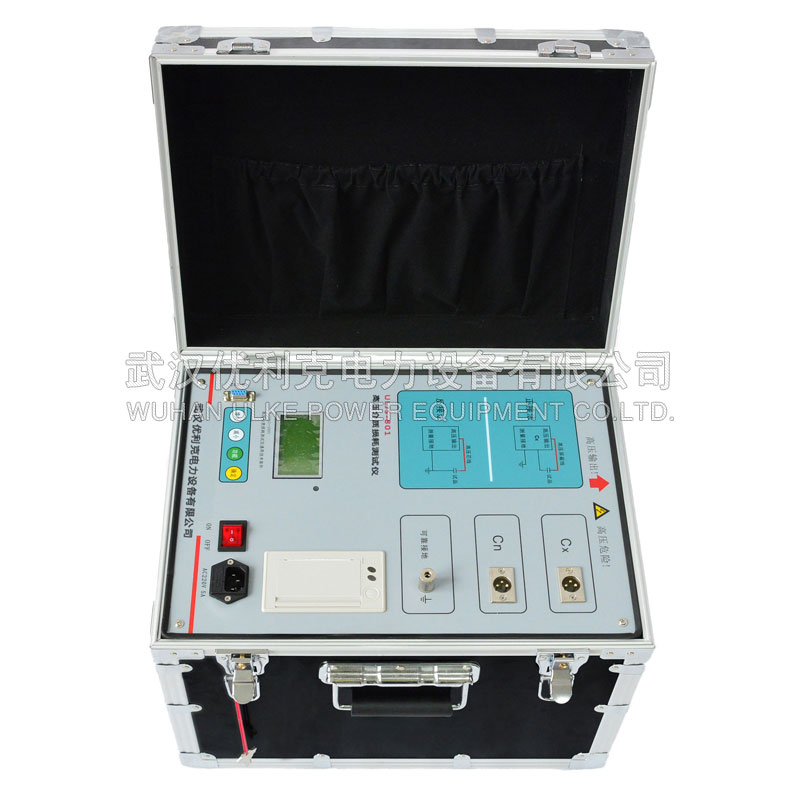

　　全自动抗干扰介质损耗测试仪试验标准

　　根据Q/GDW168-2008中对变压器绕组绝缘介质损耗因数(20℃时)的要求：

　　油浸式电力变压器的例行试验：

　　330KV及以上：≤0.005(注意值);220KV及以下：≤0.008(注意值)。

　　SF6气体绝缘电力变压器例行试验，介质损耗因数<0.008(注意值)。

　　说明：全自动抗干扰介质损耗测试仪测量宜在顶层油温低于50℃且高于零度时进行，测量时记录顶层油温和空气相对湿度，非测量绕组及外壳接地，必要时分别测量绕组对地、被测绕组对其他绕组的绝缘介质损耗因数。测量方法可参考DL/474.3。

　　试验注意事项

　　1) 测试应在天气良好、试品及环境温度不低于+5℃，温度80%以下的条件下进行。

　　2) 必要时可对被试变压器外瓷套表面进行清洁或干燥处理。

　　3) 测量温度及变压器上层油温为准，尽量使每次测量的温度相近。且应在变压器上层油温低于50℃时测量，不同油温下的介损值应换算到同一温度下进行比较(换算方法见结果分析)。

　　4) 当测量回路引线较长时，有可能产生较大的误差，因此必须尽量缩短引线，必须使用屏蔽线。

　　5) 试验时被试变压器的每个线圈各相应短接。当线圈中有中性点引出线时，也应与三相一起短接，否则可能使测量误差增大，甚至会使电桥不能平衡。

　　6) 现场测量存在电场和磁场干扰影响时，应采取相应的措施进行消除。

　　7) 试验电压的选择。变压器绕组额定电压为10KV及以上者，施加电压为10KV;绕组额定电压为10KV以下者，施加电压应为绕组额定电压。

　　试验周期

　　根据Q/GDW168-2008中变压器例行试验对绝缘电阻介质损耗因数基准周期的规定，本试验应三年进行一次。

　　试验结果分析

　　在排除外界干扰，正确地测出tgδ值后，还需对tgδ的数值进行正确分析判断：

　　温度对tgδ有直接的影响，影响的程度随材料、结构的不同而异。一般情况下，tgδ是温度的上升而增加的。现场试验时，设备温度是变化的，为便于比较，应将不同温度下测得的tgδ值换算至20℃。例如，25℃时测得绝缘油的介质损失角为0.6%，查附录B(见《高压电气设备试验方法》)得25℃时的系数为0.79。因此20℃时的绝缘油介质损失角即为tgδ20=0.6×0.78=0.47%。

　　由于被试品真实的平均温度是很难准确测定的，换算系数也不是十分符合实际，故换算后往往很大误差。因此，应尽可能在10~30℃的温度下进行测量。

　　当常温下测得的tgδ较大，在高温下tgδ又明显增加，则应认为绝缘存在缺陷。
