【电气试验指导】之介质损耗试验

发布日期:2022-03-17 浏览:218 次

  试验目的:

  判断绝缘受潮,油或浸渍物脏污或劣化变质以及局部受潮,绝缘损坏以及贯通性缺陷等。

  试验周期:

  3年

  介质损耗试验测量原理:

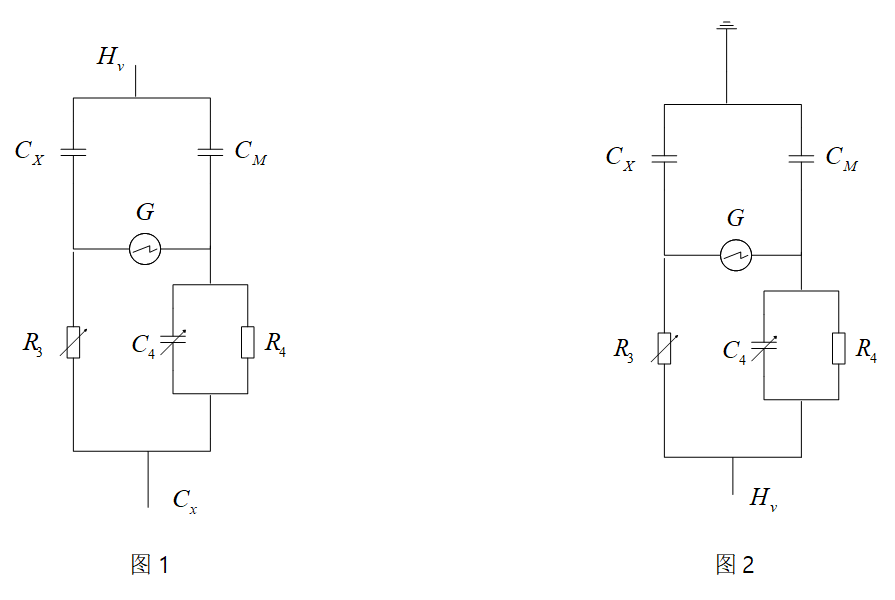

  在本试验中,使用电桥法测量介质损耗。如图1所示,介质损耗试验为被试品,介质损耗试验是50pf的标准电容,检流计G为显示电桥是否平衡的表头,介质损耗试验介质损耗试验是可调整的电阻和电容,

  介质损耗试验介质损耗试验是测量仪器的电压输出、输出回路接口。图1所示电路为正接线法测量介质损耗的原理图,这种测量方法适用于两端不接地的被试品,测量精度较高。
介质损耗试验

  图2所示电路,为反接线法测量介质损耗的电路图。适用于一端接地的被试品,这种方法的测量准确度较低。通常来说,如果能使用正接线法测量,就尽量使用正接线法测量。
