优利克电力|高压开关动特性测试仪之安装方式

　　高压开关在使用之前和使用的过程中，都需要进行检测，来判断高压开关的绝缘属性，看看其还能否正常的工作，因此需要用到高压开关动特性测试仪。而高压开关动特性测试仪(断路器测试仪)的精度高不高，全靠该设备上的传感器，很多电力工作者在使用设备的过程中，不知道这传感器应当怎么安装，因此本文就给大家来简单介绍高压开关动特性测试仪的传感器怎么安装?
　　断口接线方式：

　　该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头(三相短接)，总共可对六断口的断路器(开关)的测试取样。

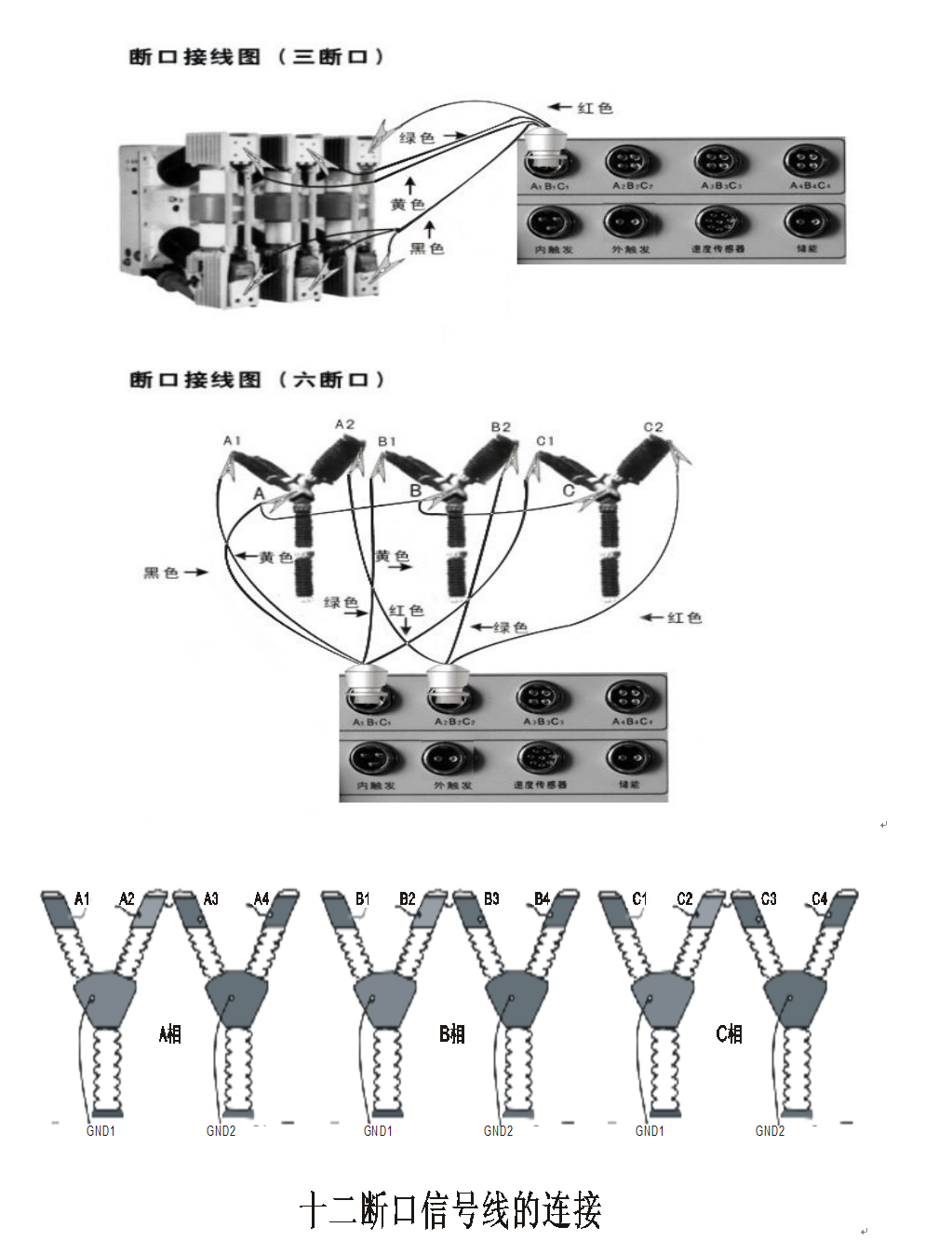

　　下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。(注：三断口，六断口断路器共一个公共地GND)。

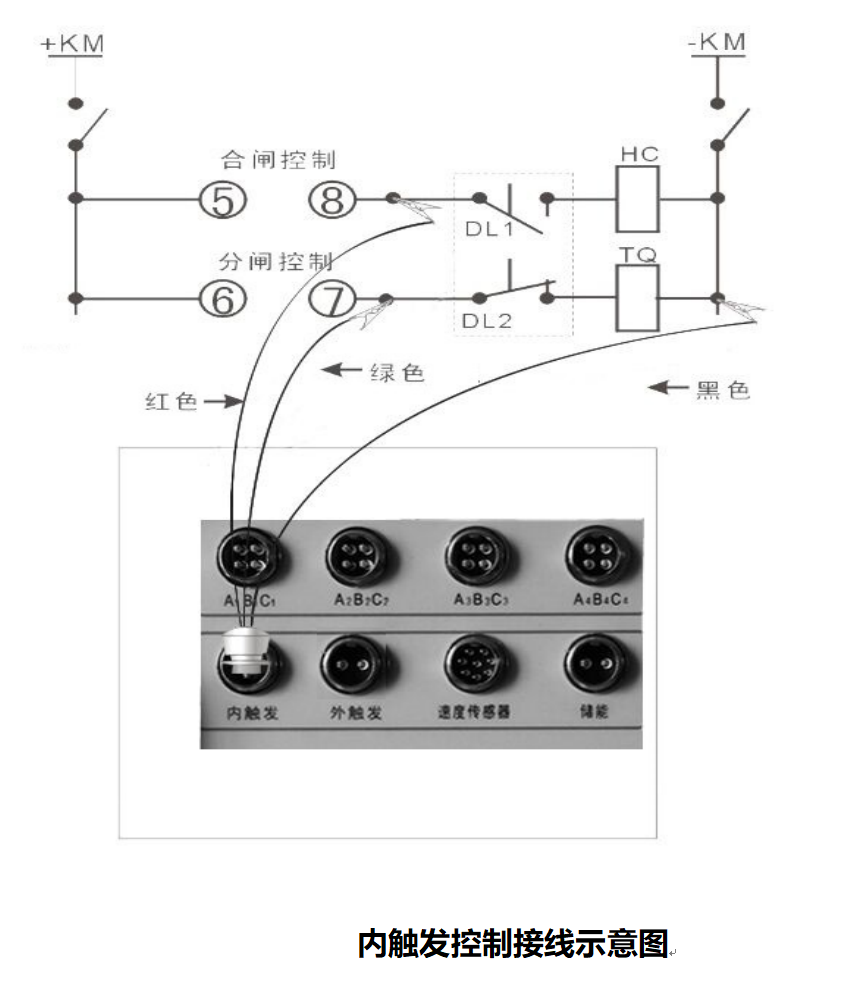

　　内触发分合闸控制接线方法：

　　现场试验时，如果采用仪器内部电源，合闸控制线(红色)、分闸控制线(绿色)、公共线(黑色)接入到仪器面板的“内触发”端口(航空插头), 仪器 分+、合+、负 输出时，一般须接在辅助开关接点前(可有效保护线圈和仪器)。接线时注意切断断路器装置自有的操作电源(断开刀铡或者拔掉保险)，以免两种电源冲突,损坏仪器.

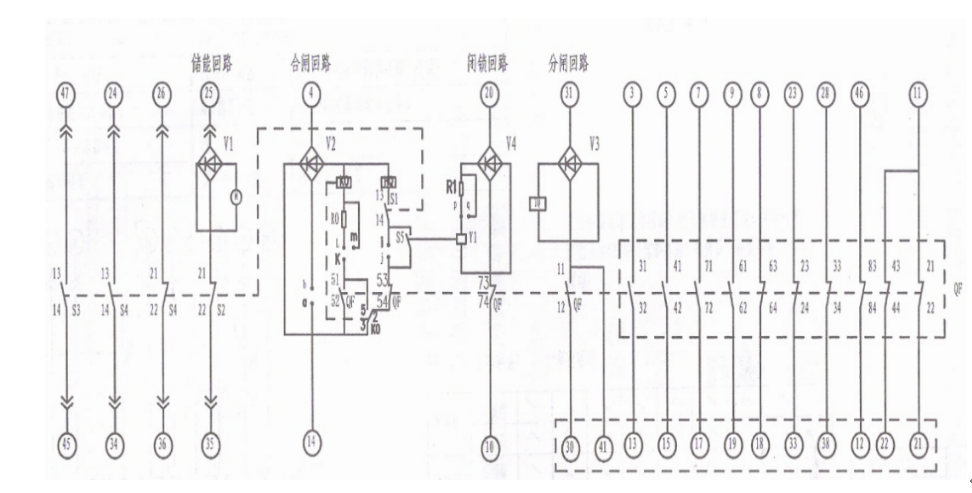

　　下面为VS1真空开关分合控制接线图：合闸红线接(4)、分闸绿线接(31)，公共点(14)和(30)短接后接黑线。

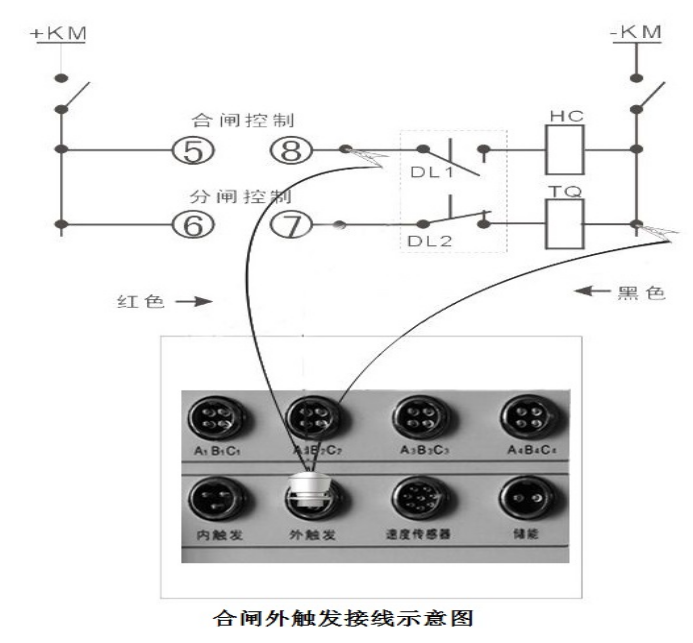

　　外触发接线(用于交流开关或永磁开关)

　　使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。

　　自触发(手动)方式不需要接控制线

　　在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。

　　速度传感器安装方法

　　在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。

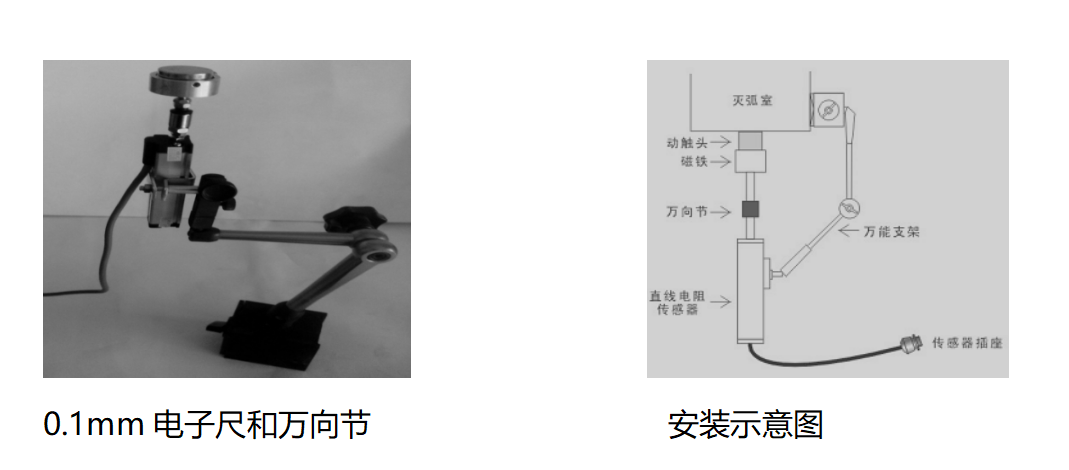

　　0.1mm直线传感器(真空开关类)

　　传感器的直线拉杆用磁铁吸附在开关的垂直导电杆(动触头)上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63(VSI)等动触头裸露出来的真空开关。

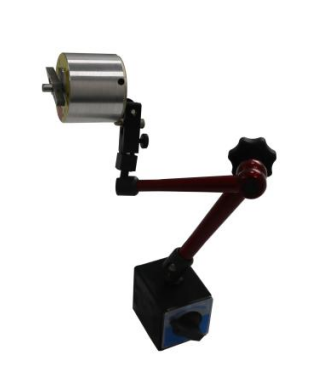

　　旋转传感器安装方式：

　　注意事项：旋转传感器使用时请将箭头指向有效区中间，使箭头尾部与红色标志重合!!!

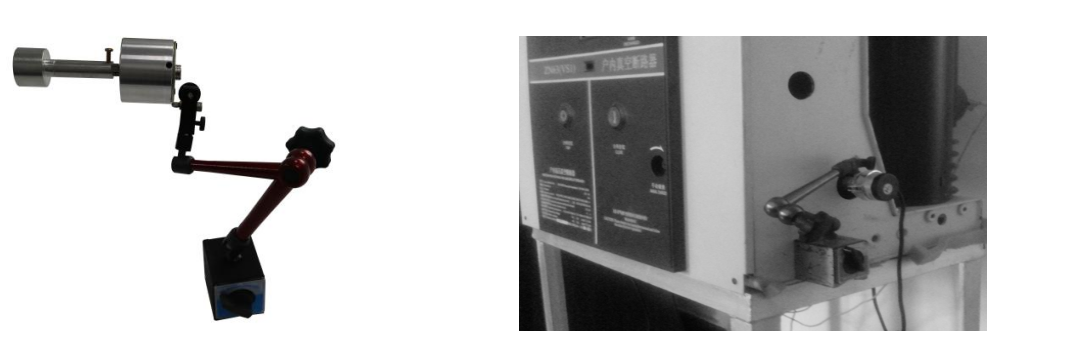

　　如密封式VS1、VD4开关，安装在开关两侧拐臂(主轴)，把两侧白色密封盖拿掉，可看见主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：

　　如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：

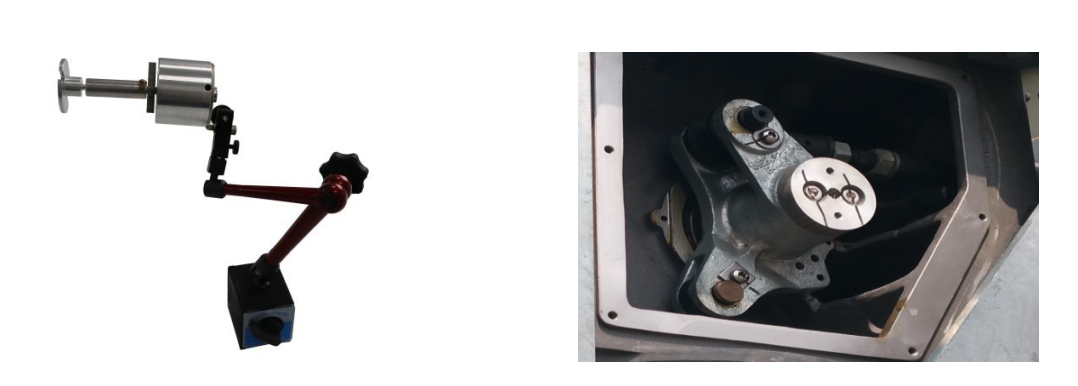

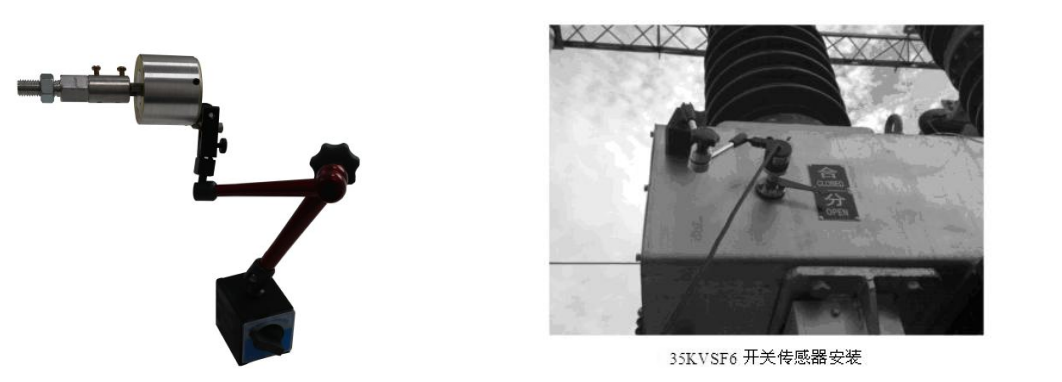

　　SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：

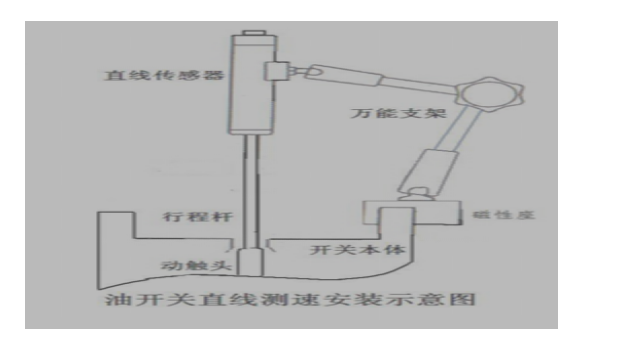

　　1mm直线传感器(油开关)
