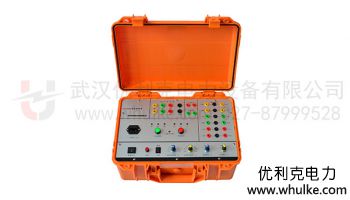

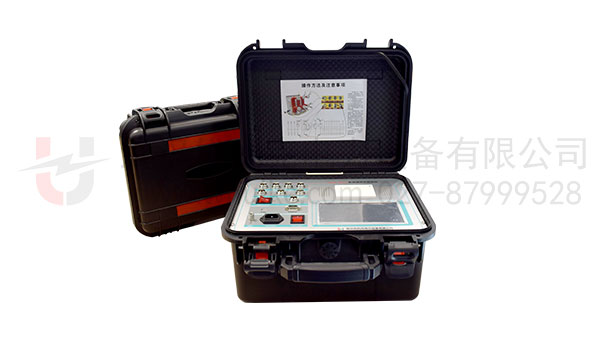

断路器特性测试仪（12路）

性能与特征

　　⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及(闭锁电源和干接点控制选配)等功能。配有高速热敏打印机，方便现场打印测试数据。

　　⑵、7寸彩色高亮屏(亮度可调节)，太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。

　　⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。

　　⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。

　　⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。

　　⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作(选配功能)。

　　⑺、内部抗干扰电路可满足500KV变电站内可靠使用。

技术参数

时间测量	12路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期之差
	合闸（分闸）弹跳时间（弹跳次数）
	内触发测试范围：0.01ms～10000ms，分辨率：0.01ms
	外触发测试范围：0.01ms～20000ms
	999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms
	在200ms以内准确率：0.05%±1个字
速度测量	刚分（刚合）速度
	指定时间段（行程段或角度段）平均速度
测速范围	1mm传感器 0.01～25.00m/s
	0.1mm传感器 0.001～2.50m/s
	345°角度传感器 1周波/ 0.01°
行程测量	动触头行程（行程）
	接触行程（开距）
	超行程
	过冲行程或反弹行程
测量范围	5.直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
	可选配100-1000mm任意长度的直线传感器。
	旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1о。
电流电阻范围	最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω
仪器电源	AC 220V ± 10%；50Hz ± 10%
直流电源输出	DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W
外触发触发电压	AC/DC10-300V，电流≤120A
隔离开关或储能到位断路器测量范围	电压输出：DC20～270V（可调）
	电源输出时间：0.01-10秒（可设置）
	断口信号最大采集时间为10秒
	可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积	360×260×170mm
使用环境	-20℃~+50℃
相对湿度	≤90%
