BPXZ-BL调感式变频串联谐振耐压试验装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造,电抗器采用两只分开设计
具有过压、过流、零位启动、系统失谐(闪落)等保护功能;串联谐振装置采用了DSP平台技术
串联谐振装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。

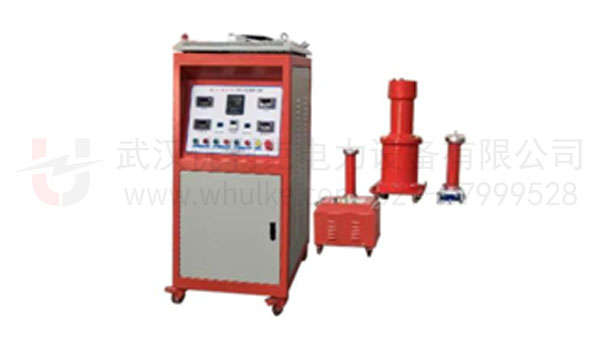

串联谐振装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
产品别称:变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置、串联谐振装置
1. 反击过电压和传递过电压保护:本装置以妥善的接线方式、完善的保护环节和能量的逐级吸收,防止反击过电压和传递过电压的侵害。经过多年的现场实践证明,试品在闪络或击穿时,可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
2. 体积小,重量轻,安装、搬运方便,接线简单,非常适合现场使用人员的操作。
3. 调感谐振装置的主要功能有:
(1)电抗器铁芯间隙直读功能:
本装置在电抗器上安装了间隙观察孔,可直接读出铁芯的间隙,以指导操作,另外还安装了间隙限位开关及指示。
(2)耐压时间到自动降压功能:
耐压计时采用数显计时器。且当到达耐压时间时,系统会自动降压
a)零位合闸、零起升压功能:
具有零位限位功能,如果调压器不在零位,高压输出按钮无法合上,保证系统是从零起升压。
b)过流保护功能:
系统装有电磁式过流继电器,此继电器抗干扰能力强,动作迅速,避免试品不受过流的损伤。
c)过压及被试品闪络保护功能:
本装置装用电子式过压闪络保护板,避免试品不受过压和闪络的侵害,且动作迅速。
d)各试验数据实时监测功能:
可以对高压侧电压电流和低压侧的电压电流进行监测,可以更直观地了解试验情况。
额定输出电压 | 0~50kV(AC有效值) |
输出频率 | 45~65Hz |
谐振电压波形 | 纯正弦波,波形畸变率≤1.0% |
工作制 | 满功率输出下,一般连续工作时间5min |
品质因素 | 10~40 |
频率调节灵敏度 | 0.1Hz,不稳定度<0.05% |
最大试验容量 | 5000kVA及其以下 |
工作电源 | 220V或380V±10%,工频50Hz±5% |
产品型号名称 | 控制台 | 电抗器 | 激励变压器 | 分压器 | 适用对象 |
BPXZ - BL - 50/50 | 10kW/220V | 50kV/1A一台 | 10kW/5kV | 50kV/500pF | 发电机0.07~0.13μF。10kV电缆(300mm2)≤1.0km |
BPXZ - BL - 75/50 | 15kW/380V | 50kV/1.5A一台 | 15kW/5kV | 50kV/500pF | 发电机0.13~0.2μF。10kV电缆(300mm2)≤1.5km |
BPXZ - BL - 225/50 | 25kW/380V | 50kV/1.5A两台,50kV/1.5A一台 | 25kW/5kV | 50kV/500pF | 发电机0.2~0.27μF。10kV电缆(300mm2)≤2.5km |
BPXZ - BL - 360/50 | 30kW/380V | 60kV/2A两台,60kV/2A一台 | 30kW/5kV | 50kV/500pF | 发电机0.27~0.33μF |
型号 | 生产厂家 | 额定容量MW | 额定电压kV | 相电容μF | |
火力发电机 | T2-12-2 | / | 12 | 6.3 | 0.1 |
TQ-25-2 | / | 2 | 6.3 | 0.19 | |
TBC-30 | / | 30 | 6.3 | 0.2 | |
TB2-30-2 | / | 30 | 6.3 | 0.2 | |
TQN-50-2 | / | 50 | 10.5 | 0.209 | |
TB-60-2 | / | 60 | 10.5 | 0.25 | |
TQN-100-2 | / | 100 | 13.8 | 0.234 | |
WT23S-083AF3 | / | 300 | 15 | 0.29 | |
TB-320-2 | / | 320 | 20 | 0.3 | |
T264/640 | / | 600 | 20 | 0.368 | |
QF-30-2 | / | 30 | 6.3 | 0.1 | |
QF-60-2 | / | 60 | 6.3 | 0.234 | |
QF-60-2 | / | 60 | 10.5 | 0.33 | |
QFS-125-2 | 上海电机厂 | 125 | 13.8 | 0.08~0.12 | |
QFSN-200-2 | 哈尔滨电机厂 | 200 | 15.75 | 0.19~0.21 | |
QFQS-200-2 | 东方电机厂 | 200 | 15.75 | 0.1928~0.21 | |
QFS-300-2 | 上海电机厂 | 300 | 18 | 0.16~0.2 | |
QFSN-300-2 | 上海电机厂 | 600 | 18 | 0.18~0.2 | |
QFSN-600-2 | / | 600 | 20 | 0.234 | |
ATB-2 | 美国GE公司 | 352 | 23 | 0.268 | |
TBB-200-2 | 前苏联 | 200 | 15.75 | 0.107 | |
TBB-500-2 | 500 | 20 | 0.25 | ||
TBB-320-2 | 前苏联 | 320 | 20 | 0.31 | |
TBB-800-2 | 800 | 24 | 0.25 | ||
2-105*234 | 美国西屋公司 | 600 | 20 | 0.2 | |
50WT23E-138 | ABB | 600 | 22 | 0.253 | |
同步调相机 | TT-15-8 | / | 15 | 6.6 | 0.108 |
TT-30-6 | / | 30 | 10.5 | 0.2 |
