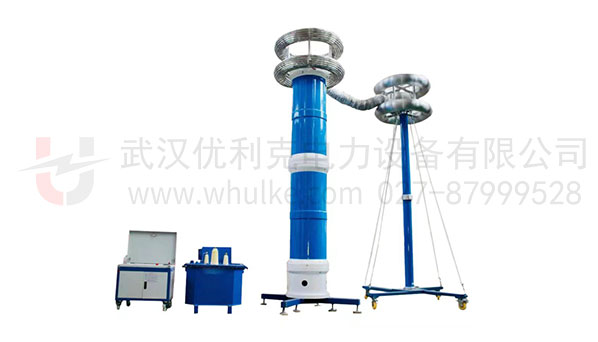

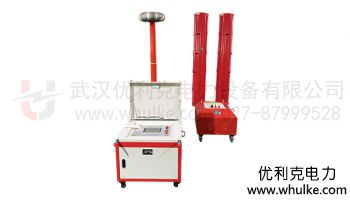

变频串联谐振耐压试验装置

适用范围

1、220kV/630mm2电缆0.5km的交流耐压试验，电容量≤0.072uF，试验频率30-300Hz，试验电压不超过216kV，试验时间60min。
2、110kV/630mm2电缆1.5km的交流耐压试验，电容量≤0.301uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
3、220kV GIS的交流耐压试验，试验频率30-300Hz，试验电压不超过396kV，试验时间1min。
4、220kV/80000kVA主变中性点的交流耐压试验，试验频率45-65Hz，电容量≤0.02uF，试验电压不超过160kV，试验时间1min。

技术参数

额定容量	2000kVA
额定电压	200kV；400kV
额定电流	10A；5A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	三相380V电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	过压、过流、零位启动、系统失谐（闪络）等保护功能
环境温度	－100C –50 0C
相对湿度	≤90%RH
海拔高度	≤1000米

试验时设备组合方式

组合方式	电抗器选择（1000kVA/200kV两节）	激励变压器输出端选择
110kV/630mm²电缆1.5km	使用电抗器两节并联	5kV
220kV/630mm²电缆0.5km	使用电抗器两节串联	10kV
220kV/80000kVA主变中性点	使用电抗器三节串联	10kV
220kVGIS	使用电抗器两节串联	20kV

系统配置参数

变频电源	型号数量	BPXZ-55kW/380V，1台
	额定输出容量	55kW
	工作电源	380±10%V（三相），工频
	输出电压	0 –400V，单相
	额定输入电流	137.5A
	额定输出电流	137.5A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	重量	约32kg
激励变压器	型号数量	JLB-55kVA/5/10/20kV/0.4kV，1台
	额定容量	55kVA
	输入电压	0-400V，单相
	输出电压	5/10/20kV
	结    构	油式
	重量	约350kg
高压谐振电抗器	型号数量	DK-1000kVA/200kV，2节
	额定容量	1000kVA
	额定电压	200kV
	额定电流	5A
	电 感 量	130H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	油式
	重量	约1T
电容分压器	型号数量	FRC-400kV/1500pF ，1套
	额定电压	400kV
	额定电容量	1500pF
	介质损耗	tgσ≤0.5%
	分 压 比	6000：1
	测量精度	有效值1.5级
	重量	约60kg
补偿电容器	型号数量	BC-160kV/5000pF  ，1套
	额定电压	160kV
	高压电容量	5000pF
	重量	23kg
