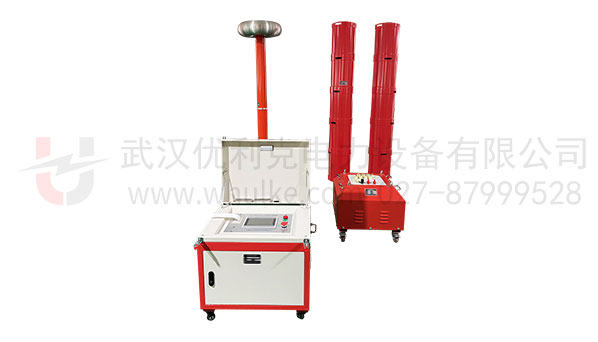

优利克电力 产品中心 串联谐振试验装置 BPXZ-1000kVA/500kV变频串联谐振耐压试验装置
BPXZ-1000kVA/500kV

变频串联谐振耐压试验装置

功能:

110kV/630mm2电缆1km的交流耐压试验,电容量≤0.201uF,试验频率30-300Hz,试验电压128kV,试验时间60min。

特征:

35kV/300mm2电缆3km的交流耐压试验;110kV/80000kVA主变全绝缘的交流耐压试验

全国服务电话:153 7754 9268(同微信)/027-8799 9528

适用范围

1、110kV/630mm2电缆1km的交流耐压试验,电容量≤0.201uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
2、220kVGIS,开关,断路器的交流耐压试验,试验频率30-300Hz,试验电压不超过495kV,试验时 间1min。
3、110kVGIS,开关,断路器的交流耐压试验,试验频率30-300Hz,试验电压不超过265kV,试验时间1min。
4、35kV/300mm2电缆3km的交流耐压试验,电容量≤0.5835uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
5、10kV/300mm2电缆6km的交流耐压试验,电容量≤2.253uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
6、220kV/630mm2电缆0.5km的交流耐压试验,电容量≤0.072uF,试验频率30-300Hz,试验电压216kV,试验时间60min。
7、110kV/80000kVA主变全绝缘的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压不超过160kV,试验时间1min。

技术参数

额定容量 1000kVA
额定电压 200kV;500kV
额定电流 5A, 2A
测量精度 系统有效值1.5级
工作频率 30~300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 单相220或三相380V电压,频率为50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温    升 额定负载下连续运行60min后温升≤65K
保护功能 过压、过流、零位启动、系统失谐(闪络)等保护功能
环境温度 -100C –50 0C
相对湿度 ≤90%RH
海拔高度 ≤1000米

试验时设备组合方式

组合方式 电抗器选择(100kVA/50kV十节) 激励变压器输出端选择 试验电压(KV)
110kV/630mm²电缆1km 使用电抗器三节串联三组并联 4kV ≤128kV
35kV/300mm²电缆3km 使用电抗器两节串联五组并联 4kV ≤52kV
10kV/300mm²电缆6km 使用电抗器十节并联(其中两节接地) 4kV ≤22kV
220kV/630mm²电缆0.5km 使用电抗器五节串联两组并联 8kV ≤216kV
220kVGIS,开关,断路器 使用电抗器十节串联 25kV ≤495kV
110kVGIS,开关,断路器 使用电抗器六节串联 25kV ≤265kV
110kV/80000kVA主变全绝缘 使用电抗器四节串联 8kV ≤160kV

系统配置参数

变频电源 型号数量 BPXZ-37kW/380V ,1台
额定输出容量 37kW
工作电源 380±10%V(三相),工频
输出电压 0 –400V,单相
额定输入电流 92.5A
额定输出电流 92.5A
电压分辨率 0.01kV
电压测量精度 1.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.1Hz
频率稳定度 0.1%
运 行 时 间 额定容量下连续60min
温    升 额定容量下连续运行60min元器件最高温度≤65K
噪 声 水 平 ≤50dB
重量 约32kg
激励变压器 型号数量 JLB-37kVA/4/8/25kV/0.4kV ,1台
额定容量 37kVA
输入电压 0-400V,单相
输出电压 4/8/25kV
结    构 干式
重量 约175kg
高压谐振电抗器 型号数量 DK-100kVA/50kV,10节
额定容量 100kVA
额定电压 50kV
额定电流 2A
电 感 量 95H/单节
品质因素 Q≥20 (f=80Hz)
结    构 干式
重量 约135kg
电容分压器 型号数量 FRC-500kV/300pF ,1套
额定电压 500kV
额定电容量 300pF
介质损耗 tgσ≤0.5%
分 压 比 6000:1
测量精度 有效值1.5级
重量 约60kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
