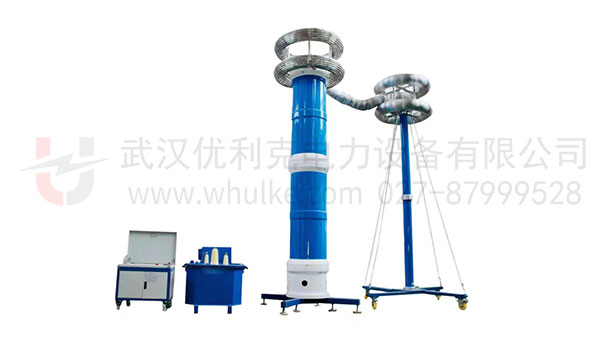

变频串联谐振耐压试验装置

适用范围

1、500KV及以下电压等级开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压740kV，试验时间1min。
2、220kV/630mm2电缆1.2km的交流的交流耐压试验，电容量≤0.1728uF，试验频率30-300Hz，试验电压216kV，试验时间60min。
3、220KV及以下电压等级开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压495kV，试验时间1min。
4、110kV/630mm2电缆3.5km的交流的交流耐压试验，电容量≤0.7uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
5、220kV/80000kVA主变中性点的交流耐压试验，试验频率45-65Hz，电容量≤0.02uF，试验电压不超过160kV，试验时间1min。

技术参数

额定容量	4000kVA
额定电压	800kV；400kV；200kV
额定电流	5A；10A；20A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	三相380V输入，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	过压、过流、零位启动、系统失谐（闪络）等保护功能
环境温度	－100C –50 0C
相对湿度	≤90%RH
海拔高度	≤1000米

试验时设备组合方式

组合方式	电抗器选择（1000KVA/200KV四节）	激励变压器输出端选择
500KV开关、互感器	使用电抗器四节串联	35KV
220kV/630mm2电缆1.2km	使用电抗器两节串联两组并联	10KV
220KV开关、互感器	使用电抗器三节串联	35KV
110kV/630mm2电缆3.5km	使用电抗器四节并联	5KV
400kV/1200mm2电缆0.5km	使用电抗器两节串联两组并联	10KV
220kV/80000kVA主变中性点	使用电抗器两节串联及补偿电容器	10KV

系统配置参数

变频电源	型号数量	BPXZ-185kW/380V，1台
	额定输出容量	185kW
	工作电源	380±10%V（三相），工频
	输出电压	0 –400V，单相
	额定输入电流	462.5A
	额定输出电流	462.5A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	重量	约230kg
激励变压器	型号数量	JLB-185kVA/5/10/35KV/0.4kV，1台
	额定容量	185kVA
	输入电压	0-400V，单相
	输出电压	5/10/35KV
	结    构	油式
	重量	约1000kg
高压谐振电抗器	型号数量	DK-1000kVA/200kV，4节
	额定容量	1000kVA/200kV
	额定电压	200kV
	额定电流	5A
	电 感 量	133H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	油式
	重量	约1200kg
电容分压器	型号数量	FRC-800kV/1000pF，1套
	额定电压	800kV
	额定电容量	1000PF
	介质损耗	tgσ≤0.5%
	分 压 比	9000：1
	测量精度	有效值1.5级
	重量	约200kg
补偿电容器	型号数量	BC-160kV/5000pF ，1套
	额定电压	160kV
	高压电容量	5000pF
	重量	23kg
