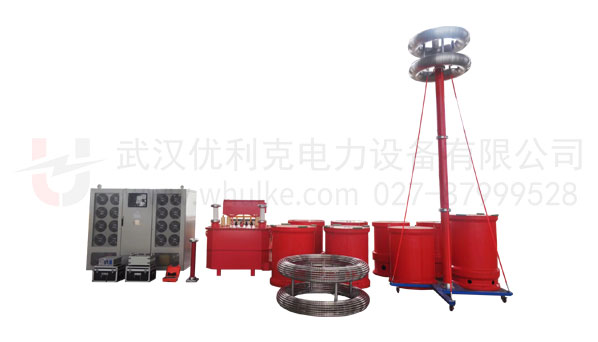

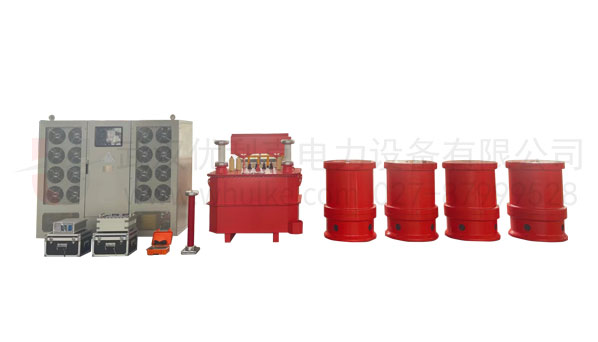

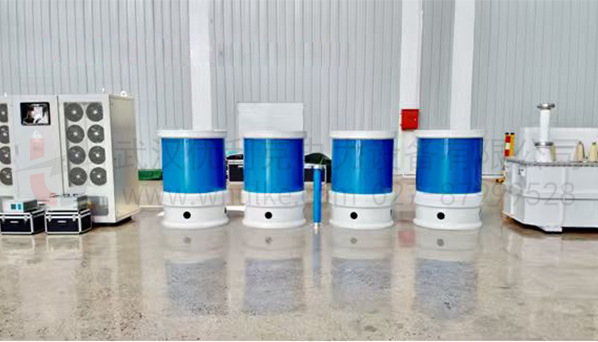

无局放变频串联谐振装置

系统主要适用范围

　　1.1. 满足220kV/240MW变压器的感应耐压及局放试验，空载损耗不超过150kW。

　　1.2. 满足220kVGIS、开关、互感器的交流耐压及局放试验，试验电压不超过495kV。

　　1.3. 满足220kV/2000mm2电缆0.8km的交流耐压及局放试验，试验电压不超过216kV。

系统的基本配置

主要部件设备一览表

序号

设备名称

型号及规格

单位

数量

备注

1

无局放变频电源

WJF-300

台

1

300kW，30~300Hz，≤10pC，输出：单相0～350V

2

无局放变压器

WJB-300/2*±10/35

台

1

容量300kVA，输出：2×±10/35kV，低压：2×300/350V

3

无局放补偿电抗器

WJBK-350/35

台

2

电压：35kV，电流：10A，电感量：6H（抽一个20kV/10A/3H)，局放≤10pC

4

无局放电容分压器兼耦合电容器

WJF-100/300

台

1

电压：100kV，电容量：300pF，局放≤10pC

5

谐振电抗器

DK-1125/250

台

2

电压：250kV，电流：4.5A，电感量：240H,运行时间：60min

6

电容分压器

FRC-500/1000

套

1

电压：500kV，电容量：1000pF

7

附件

套

1

详见附件表

设备附件一览表

序号

名称

型号及规格

单位

数量

备注

1

电源输入电缆

120mm²

根

3

50m/根

2

变频电源输出电缆

150mm²

根

2

5m/根

3

连接配线

套

1

系统使用的环境条件

　　1)    环境温度：            -10℃～+45℃

　　2)    最大日温差：        ＜25K

　　3)    相对湿度：            ≤90%

　　4)    太阳辐射强度：    0.1W/cm²

　　5)    海拔高度：            ≤1000m

　　6)    使用地点：            户外/户内

　　7)    无火灾及爆炸危险。

　　8)    不含有腐蚀金属和绝缘的气体存在。

　　9)    有一可靠接地点。

　　10)    安装放置地点平坦。

系统技术规范

系统主要技术参数

　　1)    设备型号及名称：    WJF-300kW无局放感应耐压试验装置

　　2)    输入工作电源：    三相380V±10%，50Hz

　　3)    额定输出功率：    300kW

　　4)    额定输出电压：    单相0～350V

　　5)    输出电压波形：    标准正弦波，波形畸变率≤1.0%

　　6)    额定输出频率：    30～300Hz

　　7)    频率分辨率：        0.1Hz

　　8)    局放量：            ≤10pC

　　9)    允许运行时间：    额定容量下允许运行时间180min

　　10)    噪音水平：            ≤65dB

保护功能完备，装置的保护功能如下：

　　1）输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。

　　2）过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。

　　3）短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。

　　4）击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。

　　5）零位保护：必须零起升压，否则输出不会启动。

　　6）掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。

　　7）超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。

　　8）冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。

　　9）输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。

　　10）缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。

　　11）过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示。

主要部件的技术规范及性能参数

无局放变频电源        WJF--300        1台

　　技术参数

　　1)    输入电源：                三相380V±10%，50Hz

　　2)    额定输出功率：        300kW

　　3)    额定输出电压：        单相0～350V，连续可调

　　4)    额定输出电流：        857A

　　5)    输出波形：                标准正弦波

　　6)    波形畸变率：            ≤1.0%

　　7)    输出电压不稳定度：    ≤1.0%

　　8)    输出频率：                30～300Hz

　　9)    冷却方式：                强迫风冷

　　10)    频率调节分辨率：        0.1Hz

　　11)    输出频率不稳定度：    ≤0.1%

　　12)    绝缘水平：                输入、输出端子对地≥2kV/AC/1min

　　13)    允许运行时间：        额定容量下允许运行时间≥180min

　　14)    噪音水平：                ≤65dB

　　15)    局部放电量：            额定电压和额定电流下≤10pC

无局放激励变压器       WJB－300kVA/2×±10/35kV/350V            1台

　　技术参数

　　1)    低压绕组额定容量：300kVA

　　2)    低压绕组额定电压：2×300V/350V

　　3)    输入电流：857A

　　4)    高压绕组额定容量：300kVA

　　5)    高压绕组为双绕组，2×±10/35kV

　　6)    高压绕组额定电压、电流：±10kV/30A；±35kV/8.5A；

　　7)    额定电压下局放量≤10pC

无局放补偿电抗器                                         2台

　　1）单台技术参数如下

　　2）型号：WJBK－350/35；

　　3）额定电压：35kV；20kV

　　4）电 感 量：6H(±10%)；3H

　　5）额定电流：10A；

　　6）额定电压下的局部放电量：≤10pC；

　　7）连续工作时间：额定电流下连续工作90min；

　　8）绝缘水平：1.2Un/1min；

　　9）温升：≤ 65K；

　　10）补偿电抗器结构要求

　　电抗器的设计采用多饼式结构，油浸自冷式；

　　具有环氧树脂绝缘筒外壳，具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度；外壳上下盖板、上下法兰均采用不导磁或反磁性板，采用铝合金材料制作，电抗器配备

可靠的起吊专用设施；电抗器应有承受其重量的专用起吊装置和运输时的固定设施；电抗器内部结构考虑在经过正常的铁路、公路运输后相互位置不变，紧固件不松动。

无局放电容分压器兼耦合电容器                            1台

　　1)    额定电压：100kV

　　2)    工作频率：30～300Hz

　　3)    总体电容量：C1=300pF；

　　4)    系统测量误差：≤±1.5%（50Hz频率下计量）

　　5)    介质损耗：≤0.5%

　　6)    分压比：1000：1

　　7)    额定电压下局部放电量≤10pC.

谐振电抗器         DK-1125kVA/250kV                          2台

　　1)    额定电压：250kV

　　2)    额定电流：4.5A

　　3)    额定容量：1125kVA

　　4)    电感量：240H

　　5)    运行时间：60min

电容分压器                1套

　　1）型号：FRC－500/1000；

　　2）额定电压：500kV；

　　3）电 容 量：C1=1000pF；

　　4）系统测量误差：≤±1.5%
