SF6气体在电力行业主要是作为一种优异的绝缘和灭弧介质而成功地应用于高压开关及其设备
先进的气体传感器;早期现场报警

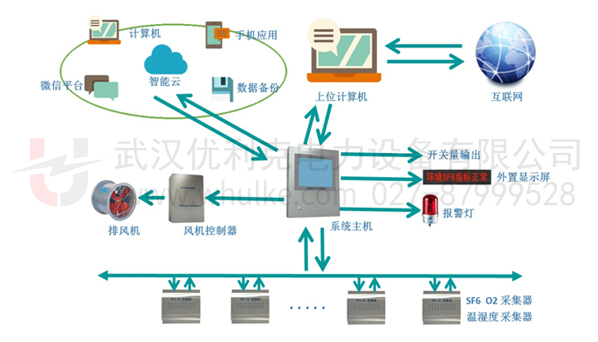

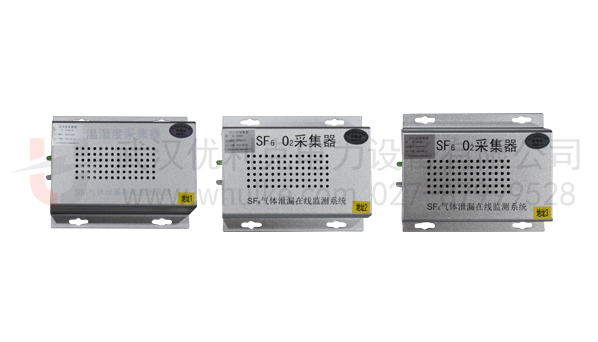

SF6气体泄漏监控报警系统主要由三部分组成:变送器、系统主机、外围设备。变送器负责SF6配电装置室现场环境数据采集,并进行A/D转换,传送给系统主机,系统主机对采集数据分析、比较、判断,并运行相应的处理程序。外围设备包括报警设备、通风设备、外设监控系统等,受系统主机控制。
当环境中SF6气体浓度或氧气含量发生变化时,SF6气体变送器能立刻捕捉到这一变化,并将检测到变化量数据转换成数字信号,通过RS-485现场总线传送到系统主机,系统主机一方面将变送器传来的采集数据在显示屏上显示出来,另一方面,通过运算分析,与储存在主机内的存储器上的各种固有参数进行比较,作出判断——各项数据是否超标。当SF6浓度高于报警设定值(一般为1000ppm)或氧气含量低于报警设定值18%时,系统主机将自动进行声光、语音报警,同时启动风机进行通风,并向远动上传报警信号。
一、 先进技术
1、 高性能处理器
采用A33四核CortexTM-A7处理器,实时高速的进行数据及报警处理
2、 10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。智能化操作界面,操作简单。
3、 早期现场报警
产品具有微量监测技术,能发出早期现场警报,指示气体泄漏位置,及时通知危险地点内人员疏散,并自动启动风机通风,寻找及消除泄漏源,保护运行设备。
4、 多重检测功能齐全
具有同时对SF6气体、氧气、温湿度含量检测功能,集四种数据为一体,完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。
5、 SF6气体泄漏监测报警点可由用户自行设定
SF6气体泄漏监测报警点可由用户根据需要自行在1~1500ppm之间设定
6、 现场总线设计
一根电缆连接所有变送器和主机,可分立可组合,具有很高的现场适应性。
7、 多点组网检测
不限监测点同时检测,满足大工程项目需要,提高检测可靠性。
8、 远程通信
可以通过RS485总线,标准通讯协议,将数据远传送到远动控制中心,控制中心也可以直接远距离查询、控制监控系统。
9、 海量历史数据记录
二、 质量可靠
1、先进的气体传感器
采用瑞士进口红外气体传感器光源,最小能检测到环境中10ppm的SF6气体,报警误差<1%,氧气报警误差<0.5%。
2、 精选优质元器件
关键元器件和集成电路均采用工业级、甚至军级产品,大大提高产品在不同环境条件下的适应能力,提高了产品质量。
3、 系统寿命升级
技术优化,升级最新工业级元器件,及进口传感器,大大增加系统及传感器使用寿命,并提高了SF6传感器的精准度,完全实现客户实时在线监测的需求,保障人员安全
4、 多重检测,严格测试
每一款产品,均经过长时间老化后,再由车间、测试、检验多重检测,严格测试,保证产品长久使用质量。
三、 人性化设计
1、 大屏液晶显示同步显示监测数据
10.1寸液晶显示屏,友好的人机界面,美观大方,实时显示数据、运行状态一目了然。
2、 宽电压设计,方便现场使用
AC185~265V、DC110V/220V电压适应,满足现场不同电源要求
3、 人体感应设计
人体感应设计,能自动显示、语音提示和报警,加强了现场工作人员的直观感觉
主要技术参数 | |
电源 | AC/DC 185~265V |
SF6气体泄漏监测报警限 | 1-1500ppm,误差<0.1% |
氧气浓度检测范围 | 1.0~25.0%,误差<0.5% |
缺氧报警限 | 18% |
温度检测和显示范围 | -20~99℃ |
湿度检测和显示范围 | 0~99%RH |
报警输出电压 | 24V |
风机输出电压 | 24V |
风机控制器触点功率 | 380V,25A(默认) |
最多连接变送器数 | 不限 |
安装方式 | 壁挂式 |
智能人性化功能 | |
SF6气体泄漏报警点用户设置 | 有 |
缺氧报警点用户设置 | 有 |
单色LCD显示屏 | 有 |
10.1寸LED液晶屏 | 有 |
人体感应后自动进行语音提示 | 有 |
报警时自动启动风机 | 有 |
定时排风功能(N次) | 有 |
强制排风功能 | 有 |
远动排风功能 | 有 |
数据通信 | |
历史记录存储及查询 | 有 |
报警触点输出(常开) | 有 |
RS485接口数据上传 | 有 |
RS232接口数据上传 | 有 |
