SF6断路器回路电阻试验步骤及注意事项

发布日期:2021-11-16 浏览:1010 次

  断路器导电回路接触良好是保证断路器安全运行的一个重要条件,导电回路电阻增大,将使触头发热严重、造成弹簧退火、触头周围绝缘零件烧损,因此在预防性试验中需要测量导电回路直流电阻.

  导电回路电阻的大小,直接影响通过正常工作电流时是否产生不能允许的发热及通过短路电流时开关的开断性能,它是反映安装检修质量的重要标志。

  采用回路电阻测试仪测试断路器导电回路电阻的试验步骤如下:

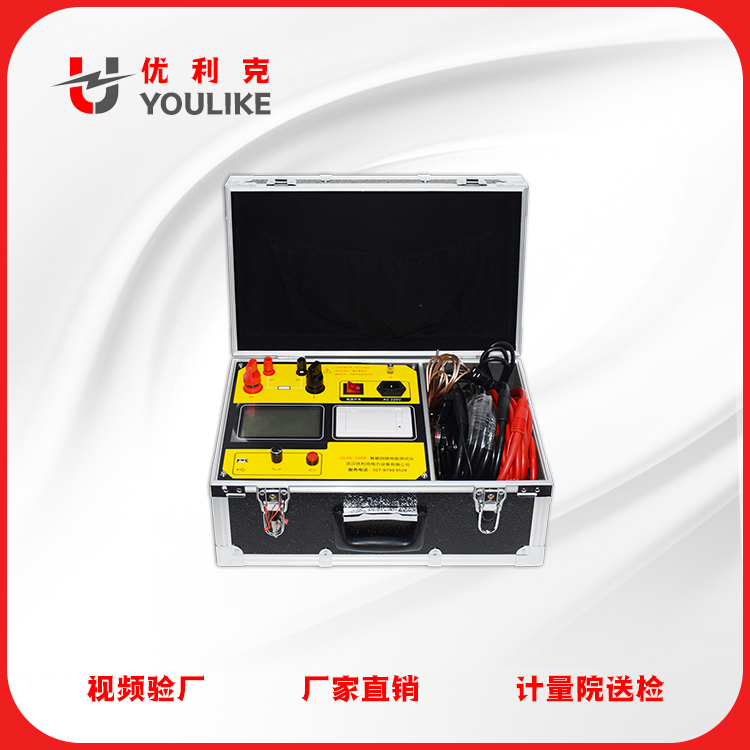

回路电阻测试仪

  (1)断开断路器任意- 端的接地开关或接地线。

  (2)将断路器进行电动合闸。

  (3)清除被试断路器接线端子接触表面的油漆及金属氧化层,按所用试验仪器的接线图进行接线,检查测试接线是否正确。测试接线应接触紧密良好。

  (4)接通仪器电源,调整测试电流应不小于100A待电流稳定后读出被测回路电阻值(或根据欧姆定律计算出导电回路的直流电阻值),并做好记录。

  (5)拆除试验测量线,将断路器分闸(断路器恢复测试前状态)。

  断路器回路电阻测试的注意事项有:

  (1)仪器在测试前应可靠接地,防止测试过程中感应电流对仪器造成损坏。

  (2)测试时应注意接线方式带来的误差,电压测量线应在电流输出线的内侧,尽量避免电流输出线与电压测量线重合,电压测量线应接到被测回路正确的位置,并且保证电压测量线夹紧面的接触,否则会产生较大的测量误差,影响到测试结果的准确性。应注意电压线要接在断口的触头端,电流线应接在电压线的外侧。测试电流应不小于100A。

  (3)清除被试设备接线端子接触面的油漆及金属氧化层:试验前应对断路器进行几次分闸、合闸操作,可减少导电回路中氧化膜对测试结果的影响。

  (4)在没有完成全部接线时,不允许在测试接线开路的情况下通电,否则会损坏仪器。

  (5)为减少测量线的电压降对测试带来的误差,应尽量减少测量线的长度,长度够用即可:应尽量选用导线截面积足够大的测量线。

  (6)测量过程中应防止断路器突然分闸或测量回路突然断开(测量线脱落),否则容易导致仪器的损坏。测试时,为防止被测断路器突然分闸,应断开被测断路器操作回路的熔丝。

  (7)确认被试设备处于导通状态:测试时,为防止被测设备突然分闸,应断开被测设备操作回路的电源。

  (8)在测量回路中若有电流互感器串入,应将电流互感器二次进行短路,防止保护误动。

  (9)测量真空开关主回路电阻时,禁止将电流线夹在开关触头弹簧上,防止烧坏弹簧。
