SF6断路器交流耐压试验介绍

发布日期:2021-11-16 浏览:437 次

  交流耐压试验是鉴定设备绝缘强度最有效和最直接的试验项目。对断路器进行耐压试验的目的是为了检查断路器的安装质量,考核断路器的绝缘强度。

  SF6断路器耐压试验的方法有工频交流耐压试验串联谐振交流耐压试验

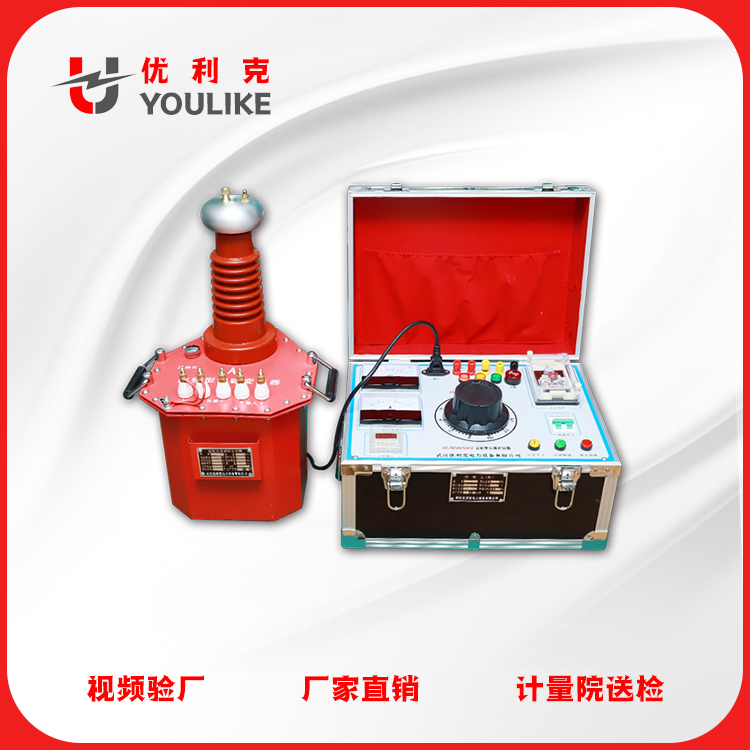

试验变压器

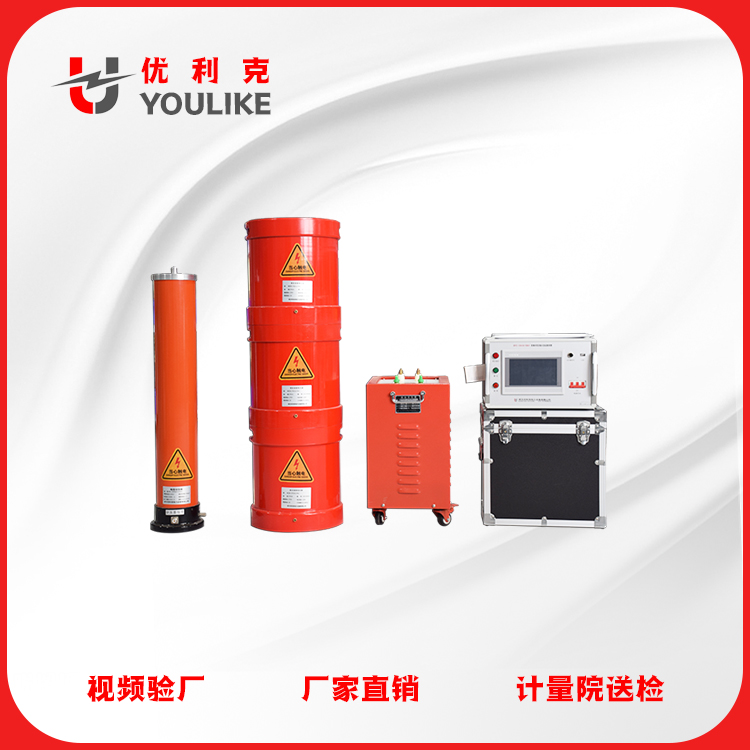

串联谐振试验装置

  对瓷柱式SF6定开距断路器只做断口间耐压。SF6罐式断路器耐压试验方式为合闸对地,即合闸状态测试导电回路对地的耐压,分闸状态两端轮流加压,另一端接地。

  断路器耐压试验的注意事项有:

  (1)将被试断路器接地放电,拆除或断开断路器对外的一切连线。

  (2)进行绝缘试验时,被试品温度应不低于+5C.户外试验应在良好的天气进行,且空气相对湿度一般不高于80%。

  (3)谐振试验回路品质因数Q的大小与试验设备以及被试品绝缘表面干燥清洁及高压引线直径大小、长短有关,因此试验宜在天气晴好的情况下进行。试验设备、试品绝缘表面应干燥、清洁,尽量缩短高压引线的长度,采用大直径的高压引线,以减小电晕损耗,提高试验回路品质因数Q.

  (4)对于过滤和新加油的断路器必须等油中气泡全部逸出后才能进行耐压试验,以免油 中气泡引起放电。般需要静止 3~5h后才能进行油断路器的交流耐压试验。 对于SF6断路器必须在充气至额定气压24h后才能进行交流耐压试验。

  (5)升压必须从零(或接近于零)开始,切不可冲击合闸。升压速度在75%试验电压以前,可以是任意的,自75%电压开始应均匀升压,约为每秒2%试验电压的速率升压。升压过程中应密切监视高压回路和仪表指示,监听被试品有何异响。

  (6)有时工频耐压试验进行了数十秒钟,中途因故失去电源,使试验中断,在查明原因,恢复电源后,应重新进行全时间的持续耐压试验,不可仅进行“补足时间”的试验。

  (7) 在交流耐压试验时,真空断路器断口内发生电晕蓝光放电,则表明断口绝缘不良,不能使用。
