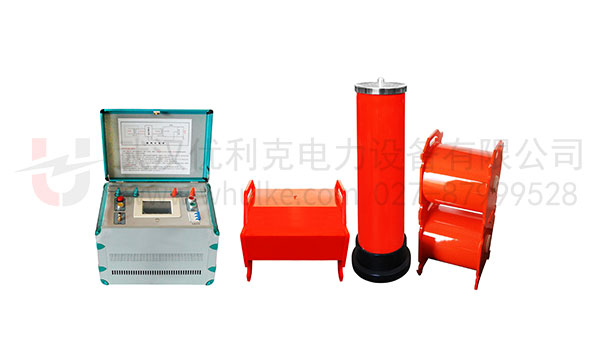

优利克电力 产品中心 串联谐振试验装置 BPXZ-CVT工频串联谐振升压装置(CVT)
BPXZ-CVT

工频串联谐振升压装置(CVT)

功能:

用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置

特征:

输出电压电流波形稳定良好;仅需电源容量为试验容量的1/Q倍,保护功能完善

全国服务电话:153 7754 9268(同微信)/027-8799 9528

产品简介

  电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,BPXZ-CVT工频串联谐振升压装置是国内最先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

性能与特征

1、工频串联谐振升压装置由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q>10);同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,价廉,使用操作便捷而安全;
2、串联谐振实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备;
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤;
4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

技术参数

额定容量 80  kVA
额定电压 160  kV
额定频率 50Hz
额定电流 0.5 A
可调电感量范围 65~130H
可调间隙范围 0~300mm

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
