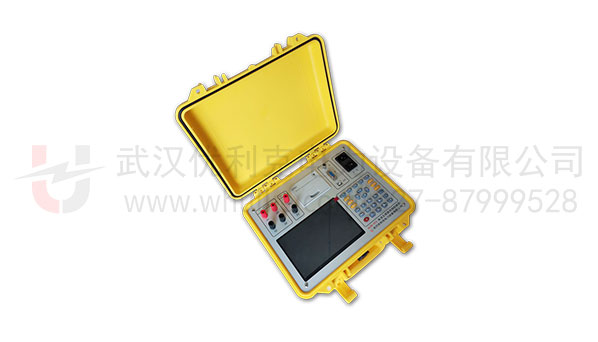

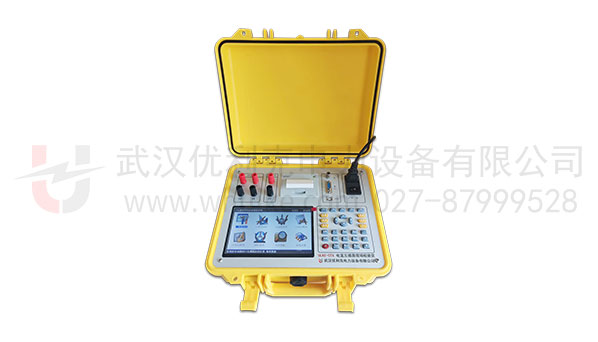

电流互感器现场校验仪

性能与特征

     1、电流互感器现场校验仪同时具有递推法测量电流互感器误差、电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。
     2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
     3、电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
     4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
     5、测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
     6、具有电流互感器变比、二次绕组直阻测试功能。
     7、采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。
     8、采用精准的软件算法，测量数据的准确性进一步提高。
     9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
     10、自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。
     11、直接出具现场检定结论，合格或超差。
     12、大规模存贮器可存储现场测试数据多达2000条。
     13、配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据证书。
     14、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。



技术参数

电流互感器误差测量部分					整机准确度：被测电流互感器误差限值的1/3
					测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A
二次电流为1A的互感器额定一次电流；二次电流为5A的互感器额定一次电流范
5	7.5	10	15	20	25	30	40	50	60
75	80	100	120	150	160	200	250	300	315
400	500	600	630	750	800	1000	1200	1250	1500
1600	2000	2500	3000	3150	3200	4000	5000	6000	6300
注：二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。
被测电流互感器工作范围					1％～200％
二次负荷					2.5VA～300VA 、COSφ＝0.1～1.0
被检电流互感器准确度范围					1.0、0.5、0.5S、0.2及0.2S
电阻、导纳测量					≤5.0％; 测量范围： R： 0.00Ω～20.0Ω; Y:  0.000mS～100.0mS
仪器消耗功率					20VA
仪器准确度等级					0.05S级
