优利克电力|变频互感器综合测试仪之电流互感器试验指南

发布日期:2022-05-07 浏览:1280 次

 互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。

  电流互感器试验

  在参数界面,用 旋转鼠标切换光标到类型栏,选择互感器类型为CT。

  试验接线

  试验接线步骤如下:

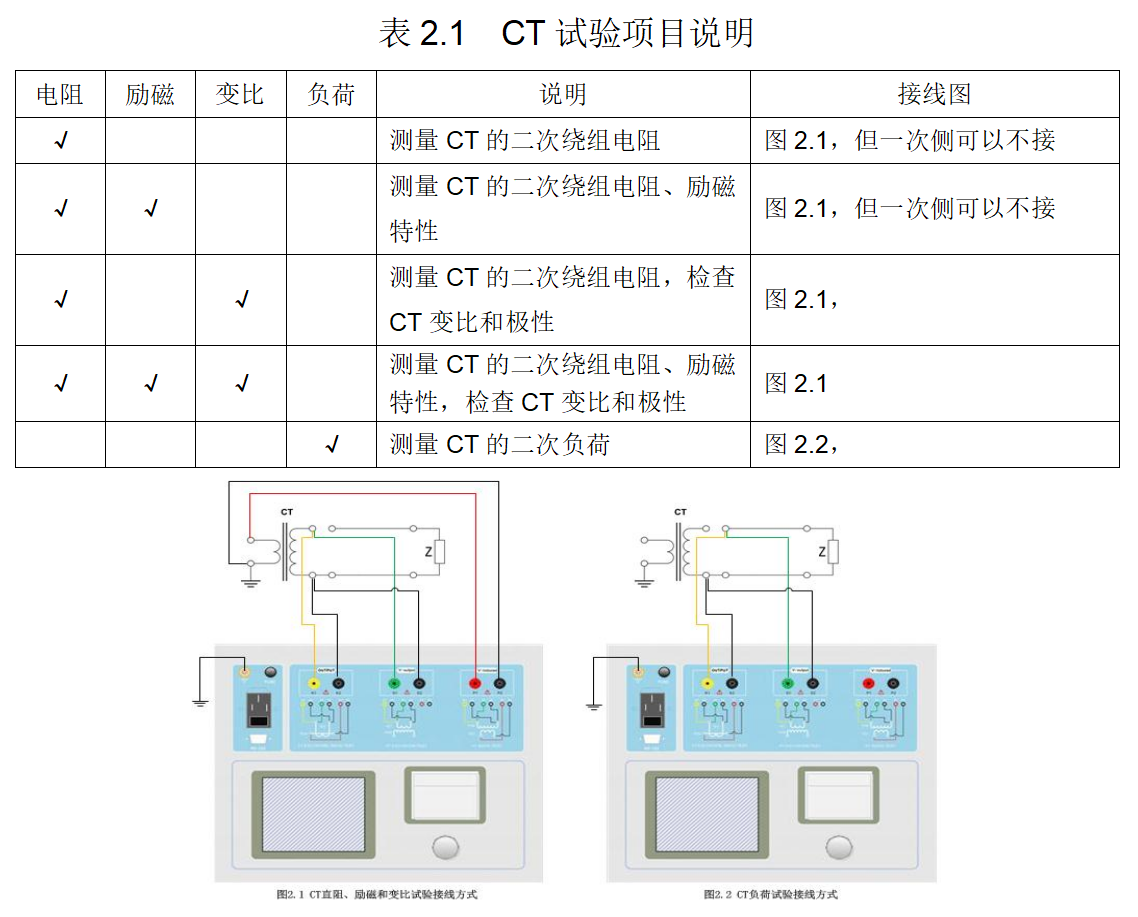

  第一步:根据表2.1描述的CT试验项目说明,依照图2.1或图2.2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
电流互感器试验

  第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。

  第三步:接通电源,准备参数设置。

  参数设置

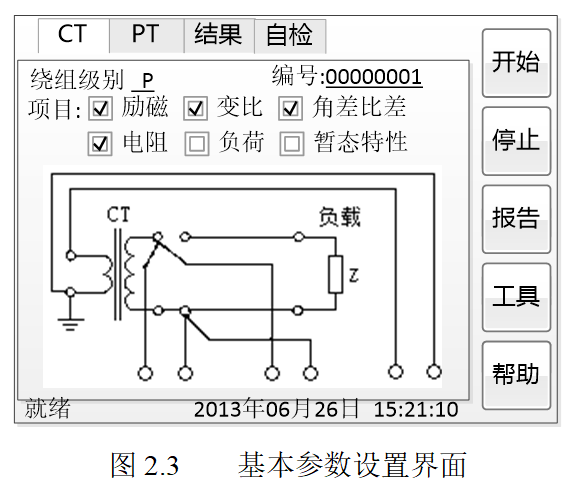

  试验参数设置界面如图2.3。
电流互感器试验

  参数设置步骤如下:

  用 旋转鼠标 切换光标,选择要进行的试验项目,当光标停留在某个试验项目时,屏幕显示与该试验项目相关的参数设置;当光标离开试验项目时,屏幕显示所选试验项目所对应的接线图。

  可设置的参数如下:

  (1)编号:输入本次试验的编号,便于打印、保存管理与查找。

  (2)额定二次电流Isn:电流互感器二次侧的额定电流,一般为1A和5A。

  (3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。

  (4)当前温度:测试时绕组温度,一般可输入测试时的气温。

  (5)额定频率:可选值为:50Hz或60Hz。

  (6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。

  如果用户希望看到以下结果,需要准确设置基本参数(建议用户设置)。

  (1)匝比误差、比值差和相位差

  (2)准确计算的极限电动势及其对应的复合误差

  (3)实测的准确限值系数、仪表保安系数和对称短路电流倍数

  (4)实测的暂态面积系数、峰瞬误差、二次时间常数

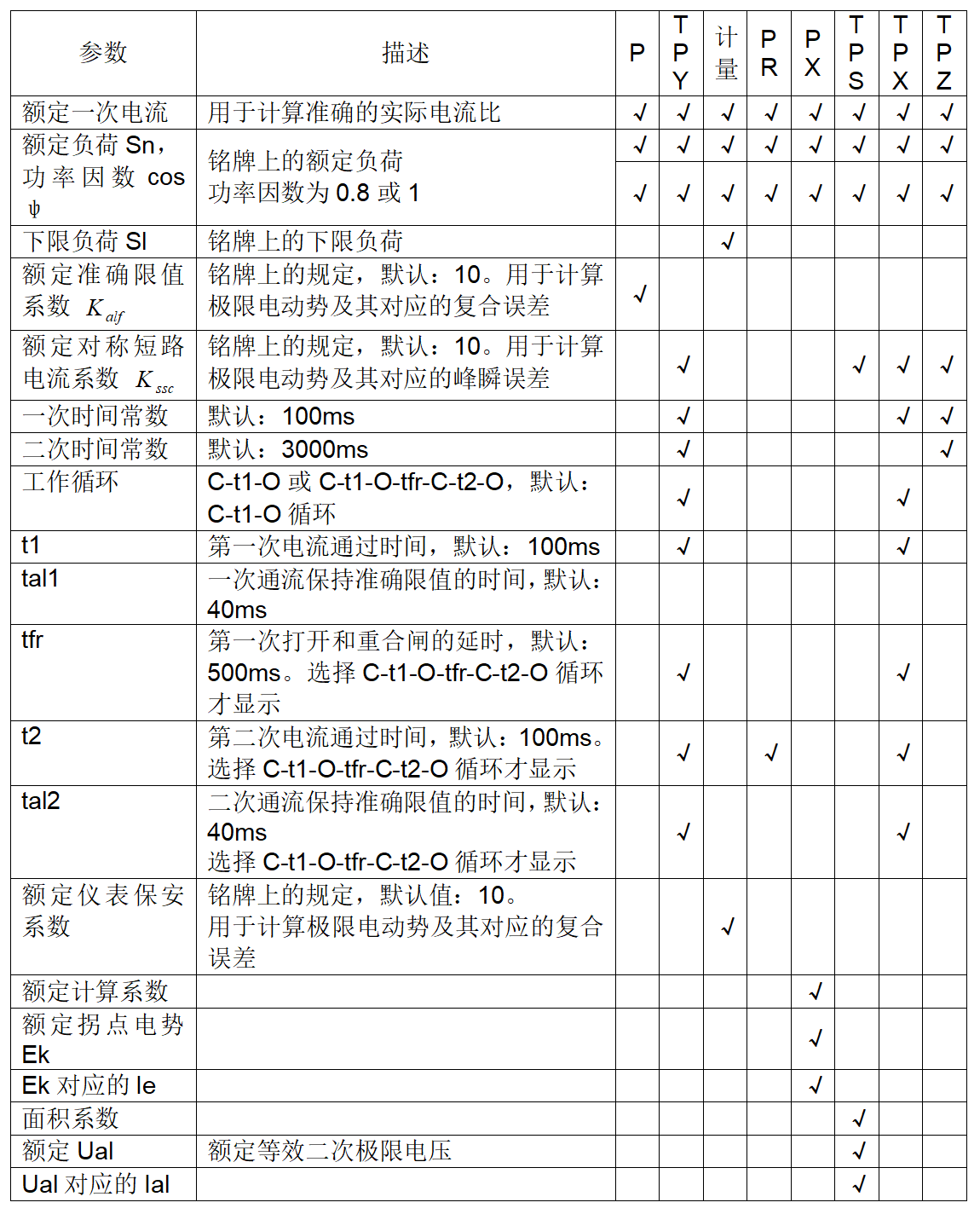

  对于不同级别的CT,参数的设置也不同,见表2.2。
电流互感器试验

  试验结果

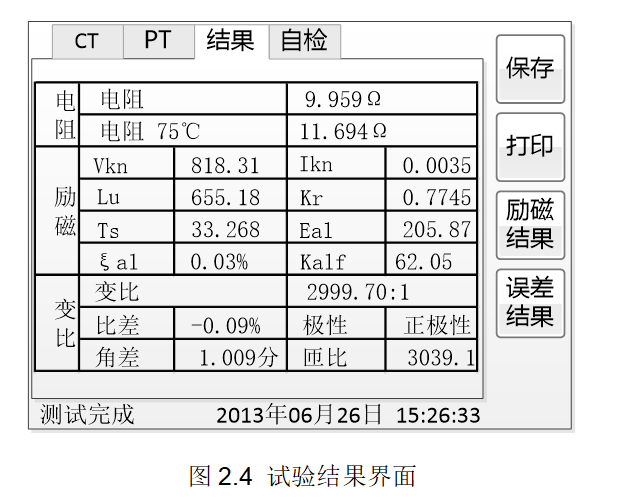

  试验结果页,界面分别如图2.4。
电流互感器试验

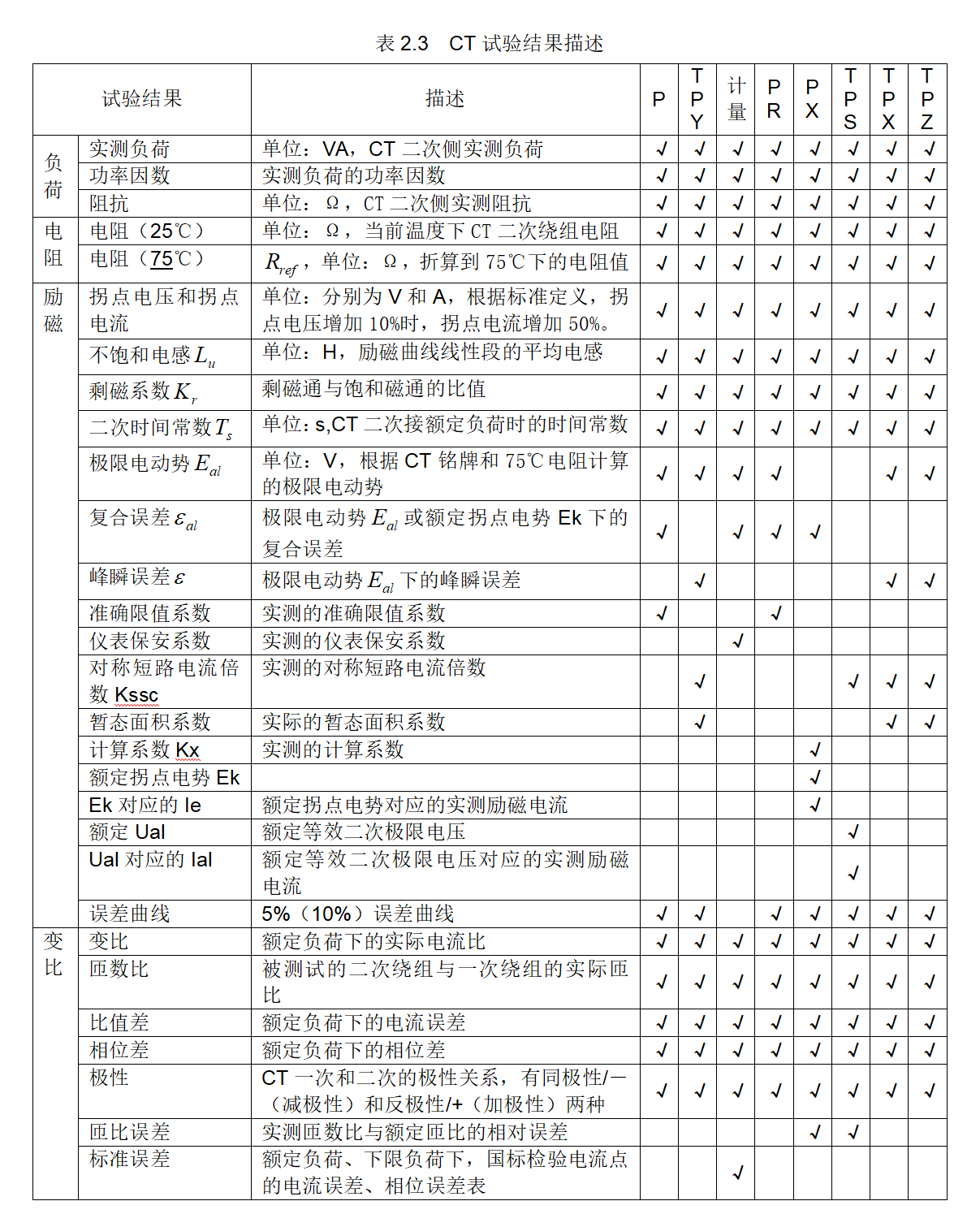

  对于不同级别的CT和所选的试验项目,试验结果也不同,见表2.3。
电流互感器试验
