【电气试验指导】之电容式电压互感器CVT绝缘电阻试验

发布日期:2022-03-21 浏览:1368 次

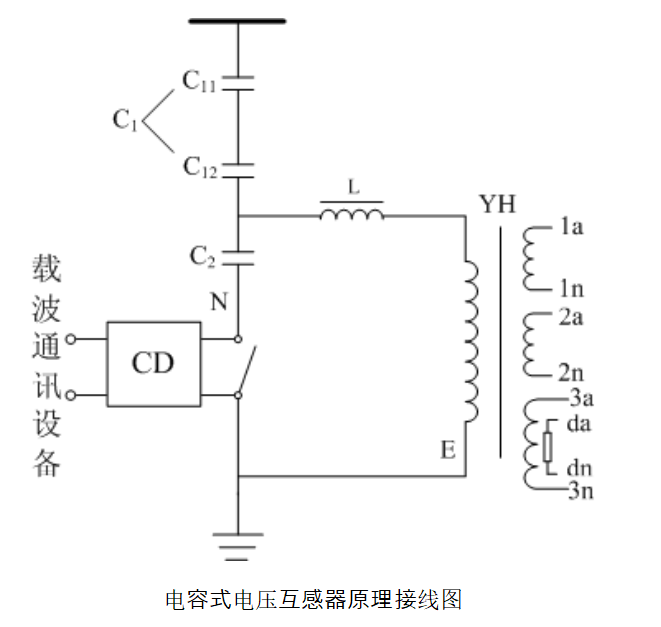

  CVT,即电容式电压互感器,其等值电路图如下图所示:
电容式电压互感器

  图中:C1(相当于试验大厅中CVT的C11与C12的串联)为高压臂电容,即主电容;C2为中压电容器(分压电容);YH为中间变压器;L为补偿电抗器;N、E分别为中压电容器、中间变压器一次绕组的末端。

  对于试验大厅中的CVT绝缘电阻试验,其主电容最下节C12与中压电容器C2装在同一瓷套内,无引出测量端子。

  试验目的:

  绝缘电阻值的大小常能灵敏地反映绝缘状况,能有效地发现设备绝缘局部或整体受潮和脏污,以及绝缘击穿和严重过热老化等缺陷。

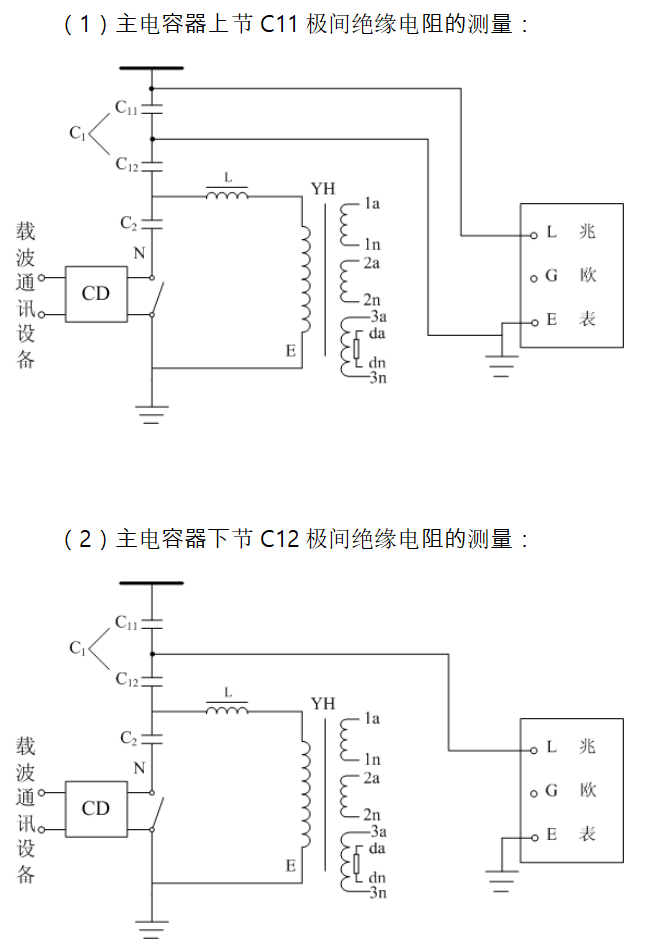

  试验接线(线路图)
电容式电压互感器
电容式电压互感器

  试验步骤

  (1)试验前准备工作:

  1)填写第一种工作票,编写作业控制卡、质量控制卡,办理工作许可手续;

  2)向工作班成员交待工作内容、人员分工、带电部位,进行危险点告知,并履行确认手续后开工;

  3)准备试验用仪器、仪表、工具,所用仪器仪表良好,所用仪器、仪表、工具应在合格周期内。

  4)试验现场周围装设试验围栏,必要时派专人看守;

  5)拆除被试设备引线,其它检修人员撤离现场;

  (2)试验前检查兆欧表:

  试验前对兆欧表进行检查,将兆欧表水平放稳;

  兆欧表上的接线端子“E”是接被试品的接地端的,为正极性;

  “L”是接被试品高压端的,为负极性;

  “G”是接屏蔽端的,为负极性;

  1)接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时,用导线瞬时短接“L”和“E”端子,其指示应为零;

  2)开路时,接通电源或兆欧表达额定转速时其指示应指“∞”;

  3)断开电源,将兆欧表的接地端与被试品的地线连接;

  4)兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次接通电源或驱动兆欧表,兆欧表的指示应无明显差异;

  (3)分压电容器极间绝缘电阻的测量:

  1)分压电容器主电容为多节时,可分解的每节电容器下端接兆欧表“E”并接地,兆欧表“E”接地,电容器C1下端接地;

  2)被测电容器上端应接兆欧表的“L”端;

  3)为兆欧表接通AC220V电源;

  4)对于主电容最下节与中压电容器装在同一瓷套内,无引出测量端子的采用以下测试接线:电容器上端接兆欧表“L”端,中间变压器末端“E”接兆欧表的“E”端;C2的测试接线:中压电容器的末端“N”接兆欧表的“L”端,中间变压器的末端“E”接兆欧表的“E”端,将被试品短接充分放电后变更试验线。

  5)选择档位“2500V”,进行测量,试验完毕应对被试品进行充分放电。

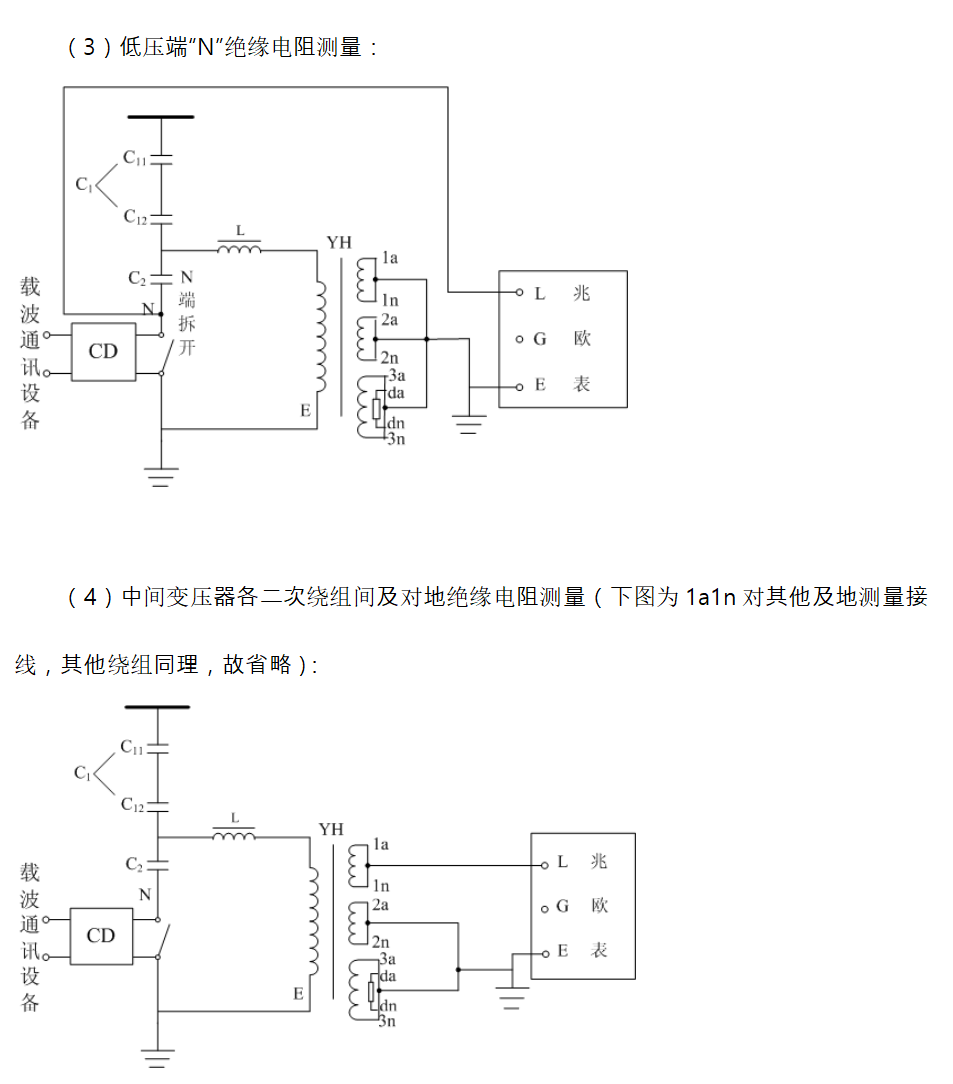

  (4)低压端“N”绝缘电阻测量:

  1)地线接兆欧表上的“E”端;

  2)中间变压器各二次绕组短接接地;

  3)低压端“N”接兆欧表的“L”端;

  4)为兆欧表接通AC220V电源;

  5)选择档位“1000V”,进行测量,试验完毕应对被试品进行充分放电。

  (5)中间变压器各二次绕组间及对地绝缘电阻测量:

  1)地线接兆欧表上的“E”端;

  2)将中间变压器被试二次绕组短路后接兆欧表的“L”端,其余绕组短路接地;

  3)为兆欧表接通AC220V电源;

  4)选择档位“1000V”,进行测量,试验完毕应对被试品进行充分放电。

  试验注意事项

  (1)试验说明

  1)测量电容分压器极间绝缘电阻时,用2500V兆欧表;

  2)测量低压端对地绝缘电阻时,采用1000V兆欧表。

  (2)试验标准

  1)电容分压器极间绝缘电阻一般不低于5000MΩ;

  2)低压端“N”对地绝缘电阻一般不低于1000MΩ;

  3)中间变压器各二次绕组间及对地绝缘电阻一般不低于10MΩ;

  试验周期

  (1)分压电容器极间绝缘电阻:

  1)投运后1年内;

  2)1~3年。

  (2)低压端对地绝缘电阻:

  1~3年。
