  互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。

  在参数界面,用 旋转鼠标切换光标到类型栏,选择互感器类型为PT。

  试验接线

  试验接线步骤如下:

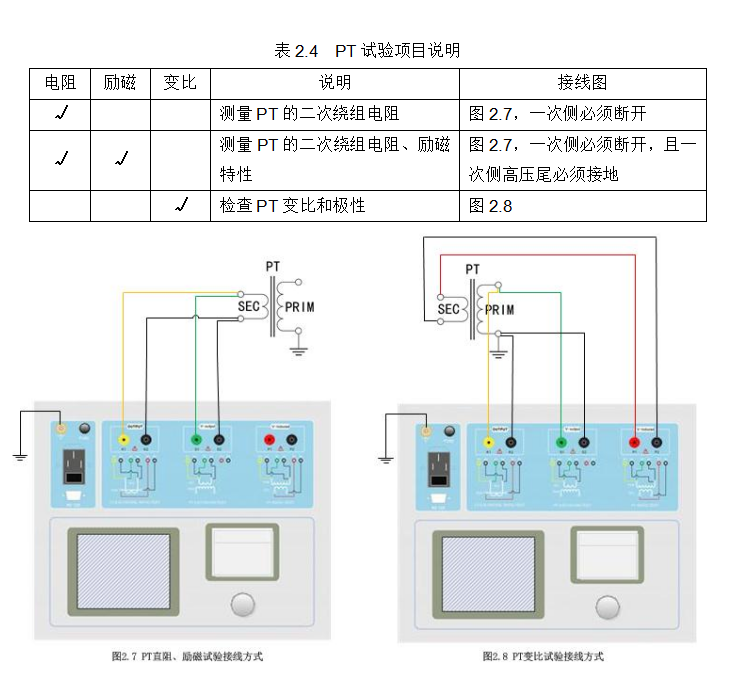

  第一步:根据表2.4描述的PT试验项目说明,依照图2.7或图2.8进行接线
电压互感器试验

  第二步:同一PT其他绕组开路。

  第三步:接通电源,准备参数设置。

  参数设置

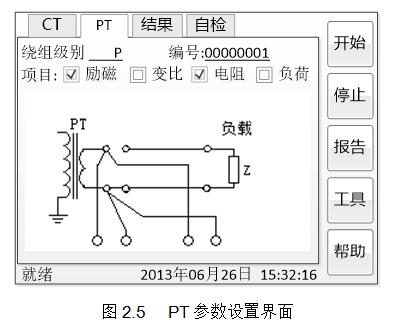

  PT的试验参数设置界面如图2.5。
电压互感器试验

  参数设置步骤如下:

  用 旋转鼠标 切换光标,选择要进行的试验项目,当光标停留在某个试验项目时,屏幕显示与该试验项目相关的参数设置;当光标离开试验项目时,屏幕显示所选试验项目所对应的接线图。

  可设置的参数如下:

  (1)编号:输入试验试验编号。

  (2)额定二次电压Vsn:电压互感器二次侧的额定电压。

  (3)级别:被测绕组的级别,有P、计量等2个选项。

  (4)当前温度:测试时绕组温度,一般可输入当时的气温。

  (5)额定频率:可选值为:50Hz或60Hz。

  (6)最大测试电压:试验时设备输出的最大工频等效电压。

  (7)最大测试电流:试验时设备输出的最大交流电流。

  第四步: 选择右边的开始按钮进行试验。

  试验结果

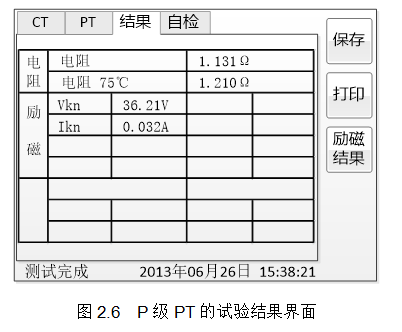

  试验结果页,如图2.6。
电压互感器试验

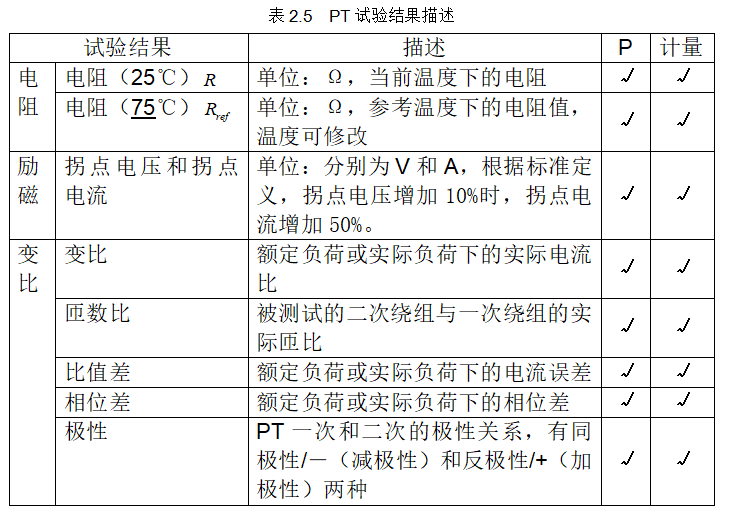

  对于不同级别的PT和所选的试验项目,试验结果也不同,见表2.5。
电压互感器试验
