BPXZ-108kVA/108kV/27kV

变频串联谐振耐压试验装置

功能：

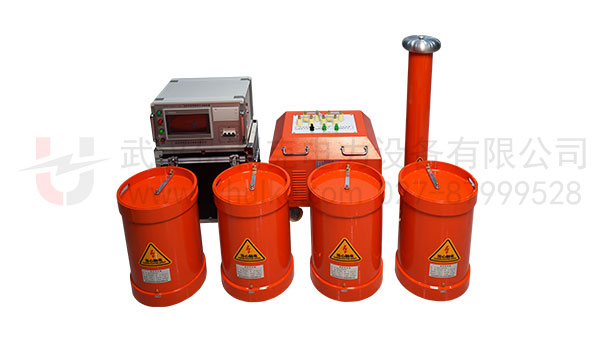

该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器

特征：

满足300mm2,35kV 电缆交流耐压试验；满足100MW/35kV以下变压器交流耐压试验

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

适用范围

　　1、满足300mm2,10kV 电缆交流耐压试验，长度2km，电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。

　　2、满足300mm2,35kV 电缆交流耐压试验，长度0.6km，电容≤0.114uF,试验频率30~300Hz,试验电压U≤52kV。

　　3、满足100MW/35kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤68kV。

　　4、满足10kV变电站系统交流耐压试验，试验频率30~300Hz,试验电压U≤42kV。

　　5、满足35kV变电站系统交流耐压试验，试验频率30~300Hz,试验电压U≤100kV。

　　6、满足10kV高压发电机交流耐压试验，试验频率30~300Hz,试验电压U≤16kV。

系统配置

额定输出电压	0～108kV
谐振电压波型	正弦波，波形畸变率＜1.0%
最大被试品电流	1A
最大试验容量	108kVA
输出频率	30～300Hz
工作时间	满功率输出下，连续工作时间60min
品质因素	30～90
输入工作电源	单相220V或三相380V±5%，50Hz
环境温度	－15℃～+40℃
相对湿度	＜90RH%，无凝露状况
海拔高度	＜3500m
噪声	≤50dB

技术参数

变频电源控制箱	型号数量	BPXZ-6kVA/220V/380V，1台
	输入工作电源	单相220V或三相380V±5%，50Hz。
	输出电压和电流	0～400V，最大电流15A
	输出频率	30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
	额定输出容量	6kVA
	外形尺寸和重量	360×230×320mm；18kg
激励变压器	型号数量	JLB-6kVA/1.5kV/3kV/5kV/0.2kV/0.4kV，1台
	额定容量	6kVA
	输入电压	0～400V
	输出电压	1.5kV;3kV;5kV
	工作频率范围	30～300Hz
	工作时间	60min
	外形尺寸和重量	360×280×360mm；35kg
	适用范围	电气主设备试验及电缆试验
高压谐振电抗器	型号数量	DK-27kVA/27kV，4台
	额定最高工作电压	27kV（有效值）
	额定最大工作电流	1A（有效值）
	额定容量	27kVA
	额定电感量	100H
	工作频率	30～300Hz
	工作时间	60min
	外形尺寸和重量	φ300×350mm；35kg/台
电容分压器	型号数量	FC-110kV/1000pF，1台
	工作方式	纯电容式
	额定电压	110kV有效值
	额定电容量	1000pF
	工作频率	30～300Hz
	测量误差	＜1.5%
	外形尺寸和重量	φ120×1000mm；8kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
