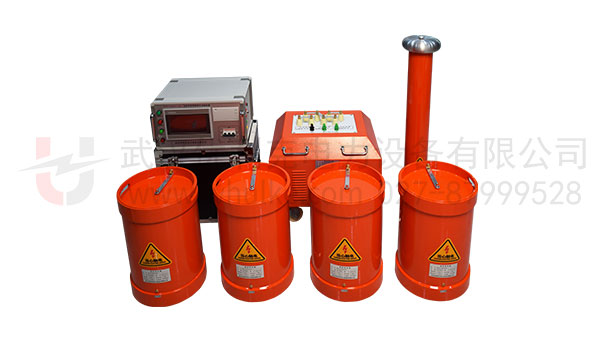

变频串联谐振耐压试验装置

适用范围

1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。（该谐振设备支持试验电压为18kV时，连续运行60min)
2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。
3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。
5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

技术参数

额定容量	135kVA
额定电压	27kV; 54kV；108kV
额定电流	5A；2.5A；1.25A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	单相220或三相380V电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	过压、过流、零位启动、系统失谐（闪络）等保护功能
环境温度	－20℃-55℃
相对湿度	≤90%RH
海拔高度	≤3000米

试验时设备组合方式

组合方式	电抗器选择（33.75kVA/27kV四节）	激励变压器输出端选择	试验电压(kV)
10kV/300mm²电缆3km	使用四节电抗器并联	1.5kV	≤22kV
10kV开关等变电站设备	使用三节电抗器串联	3kV	≤42kV
35kV/300mm²电缆1km	使用电抗器两节串联两组并联	3kV	≤52kV
35kV/31500kVA主变	使用四节电抗器串联	6kV	≤68kV
35kV开关等电气设备	使用四节电抗器串联	6kV	≤95kV

系统配置参数

变频电源	型号数量	BPXZ-7.5kW  ，1台
	额定输出容量	7.5kW
	工作电源	220/380±10%V（单/三相），工频
	输出电压	0–400V
	额定输入电流	18.75A
	额定输出电流	18.75A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	尺寸重量	（长宽高mm）：400×280×400；约10kg
激励变压器	型号数量	JLB-5kVA/1.5/3/6kV/0.4kV，1台
	额定容量	7.5kVA
	输入电压	0～400V
	输出电压	1.5/3/6kV
	结    构	干式
	外形尺寸和重量	（长宽高mm）：450×330×430；约50kg
高压谐振电抗器	型号数量	DK-33.75kVA/27kV，4节
	额定容量	33.75kVA
	额定电压	27kV
	额定电流	1.25A
	电 感 量	110H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	干式
	外形尺寸和重量	φ302×435mm；约55kg
电容分压器	型号数量	FRC-1000pF/110kV
	额定电压	110kV
	额定电容量	1000pF
	介质损耗	tgσ≤0.5%
	分 压 比	1500：1
	测量精度	有效值1.5级
	外形尺寸和重量	φ140×1000；约8kg
