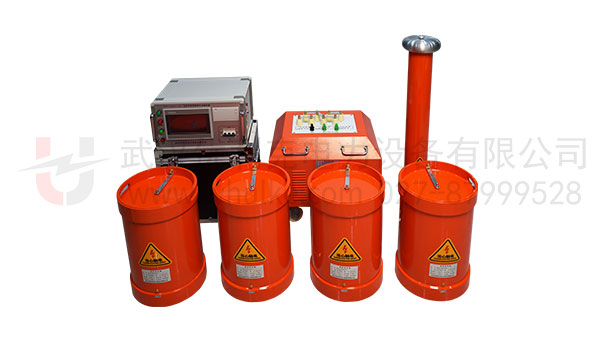

优利克电力 产品中心 串联谐振试验装置 BPXZ-270kVA/108kV变频串联谐振耐压试验装置
BPXZ-270kVA/108kV

变频串联谐振耐压试验装置

功能:

装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度

特征:

35kV/300mm2电缆0.8km交流耐压试验,35kV开关等电气设备的交流耐压试验;110kV/25000kVA主变全绝缘的交流耐压试验

全国服务电话:153 7754 9268(同微信)/027-8799 9528

适用范围

1、10kV/300mm2电缆5km的交流耐压试验,电容量≤1.8775uF,试验频率30-300Hz,试验电压22kV,试验时间5min。(该谐振设备支持试验电压为18kV时,连续运行60min)
2、35kV/300mm2电缆2km的交流耐压试验,电容量≤0.389uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
3、35kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。

技术参数

额定容量 270kVA
额定电压 27kV; 54kV;108kV
额定电流 10A;5A;2.5A
测量精度 系统有效值1.5级
工作频率 30~300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 单相220或三相380V电压,频率为50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温    升 额定负载下连续运行60min后温升≤65K
保护功能 过压、过流、零位启动、系统失谐(闪络)等保护功能
环境温度 -20℃-55℃
相对湿度 ≤90%RH
海拔高度 ≤3000米

试验时设备组合方式

组合方式 电抗器选择(67.5kVA/27kV四节) 激励变压器输出端选择 试验电压(kV)
10kV/300mm²电缆5km 使用四节电抗器并联 1.5kV ≤22kV
35kV/300mm²电缆2km 使用电抗器两节串联两组并联 3kV ≤52kV
35kV开关等电气设备 使用四节电抗器串联 6kV ≤95kV

系统配置参数

变频电源 型号数量 BPXZ-15kW    ,1台
额定输出容量 15kW
工作电源 220/380±10%V(单/三相),工频
输出电压 0–400V
额定输入电流 37.5A
额定输出电流 37.5A
电压分辨率 0.01kV
电压测量精度 1.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.1Hz
频率稳定度 0.1%
运 行 时 间 额定容量下连续60min
温    升 额定容量下连续运行60min元器件最高温度≤65K
噪 声 水 平 ≤50dB
尺寸重量 (长宽高mm):460×340×420;约15kg
激励变压器 型号数量 JLB-15kVA/1.5/3/6kV/0.4kV ,1台
额定容量 15kVA
输入电压 0~400V
输出电压 1.5/3/6kV
结    构 干式
外形尺寸和重量 (长宽高mm):520×520×460;约110kg
高压谐振电抗器 型号数量 DK-67.5kVA/27kV  ,4节
额定容量 67.5kVA
额定电压 27kV
额定电流 2.5A
电 感 量 50H/单节
品质因素 Q≥30 (f=45Hz)
结    构 干式
外形尺寸和重量 φ382×435mm;约90kg
电容分压器 型号数量 FRC-1500pF/110kV
额定电压 110kV
额定电容量 1500pF
介质损耗 tgσ≤0.5%
分 压 比 1500:1
测量精度 有效值1.5级
外形尺寸和重量 φ140×1000;约8kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
