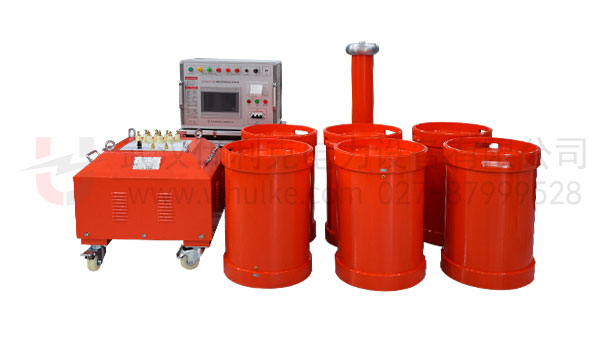

变频串联谐振耐压试验装置

适用范围

1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间15min。（该谐振设备支持试验电压为18kV时，连续运行60min)
2、35kV/300mm2电缆3km的交流耐压试验，电容量≤0.5835uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV电压等级GIS，断路器、互感器、母排的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
4、110kV/300mm2电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
5、110kV/50MVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
6、110kV电压等级GIS，断路器、互感器、母排的交流耐压试验，试验频率30-300Hz，试验电压不超过185kV，试验时间1min。

技术参数

额定容量	510kVA
额定电压	34kV；68kV；204kV
额定电流	15A；7.5A；2.5A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	单相220或三相380V电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	过压、过流、零位启动、系统失谐（闪络）等保护功能
环境温度	－20℃-55℃
相对湿度	≤90%RH
海拔高度	≤3000米

试验时设备组合方式

组合方式	电抗器选择（85kVA/34kV六节）	激励变压器输出端选择	试验电压(kV)
10kV/300mm²电缆6km	使用电抗器六节并联	1.5kV	≤22kV
35kV/300mm²电缆3km	使用电抗器两节串联三组并联	3kV	≤52kV
35kV电压等级GIS，断路器、互感器、母排	使用电抗器六节串联	6kV	≤95kV
110kV/300mm²电缆0.6km	使用电抗器四节串联	6kV	≤128kV
110kV/50MVA主变	使用电抗器四节串联	12kV	≤160kV
110kV电压等级GIS，断路器、互感器、母排	使用电抗器六节串联	12kV	≤185kV

系统配置参数

变频电源	型号数量	BPXZ-22kW，1台
	额定输出容量	22kW
	工作电源	220/380±10%V（单/三相），工频
	输出电压	0–400V
	额定输入电流	55A
	额定输出电流	55A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	尺寸重量	（长宽高mm）：540×380×420；约25kg
激励变压器	型号数量	JLB-22kVA/1.5/3/10kV/0.4kV ，1台
	额定容量	22kVA
	输入电压	0～400V
	输出电压	1.5kV;3kV;6kV
	结    构	干式
	外形尺寸和重量	（长宽高mm）：580×580×520；约100kg
高压谐振电抗器	型号数量	DK-85kVA/34kV，6节
	额定容量	85kVA
	额定电压	34kV
	额定电流	2.5A
	电 感 量	55H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	干式
	重量	约90kg
电容分压器	型号数量	FRC-750pF/200kV
	额定电压	200kV
	额定电容量	750pF
	介质损耗	tgσ≤0.5%
	分 压 比	3000：1
	测量精度	有效值1.5级
	外形尺寸和重量	φ140×800；约10kg
