BPXZ-540kVA/270kV

变频串联谐振耐压试验装置

功能:

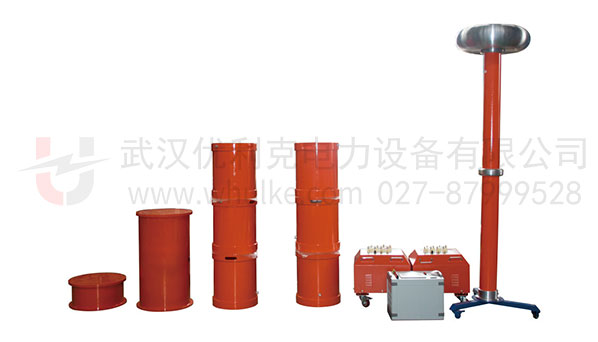

该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器

特征:

满足300mm2,35kV 电缆交流耐压试验,满足4000kVA/10kV以下变压器交流耐压试验;满足10kV变电站系统交流耐压试验

全国服务电话:153 7754 9268(同微信)/027-8799 9528

适用范围

1、10kV/300mm2电缆4.5km的交流耐压试验,电容量≤1.6897uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
2、35kV/300mm2电缆1.8km的交流耐压试验,电容量≤0.3501uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
3、35kV电压等级开关柜的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。
4、110kV/300mm2电缆1km的交流耐压试验,电容量≤0.147uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
5、110kV/50MVA主变全绝缘的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压不超过160kV,试验时间1min。
6、110kV电压等级开关等变电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过265kV,试验时间1min。

技术参数

额定容量 540kVA
额定电压 45kV;90kV;135kV;270kV
额定电流 12A;6A;4A;2A
测量精度 系统有效值1.5级
工作频率 30~300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 单相220或三相380V电压,频率为50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温    升 额定负载下连续运行60min后温升≤65K
保护功能 过压、过流、零位启动、系统失谐(闪络)等保护功能
环境温度 -20℃-55℃
相对湿度 ≤90%RH
海拔高度 ≤3000米

试验时设备组合方式

组合方式 电抗器选择(90kVA/45kV六节) 激励变压器输出端选择 试验电压(kV)
10kV/300mm²电缆4.5km 使用电抗器六节并联 4kV ≤22kV
35kV/300mm²电缆1.8km 使用电抗器两节串联三组并联 4kV ≤52kV
35kV开关柜 使用电抗器三节串联 4kV ≤95kV
110kV/300mm²电缆1km 使用电抗器六节串联 4kV ≤128kV
110kV/50MVA主变 使用电抗器四节串联 8kV ≤160kV
110kV电压等级GIS,断路器、互感器、母排 使用电抗器六节串联 16kV ≤265kV

系统配置参数

变频电源 型号数量 BPXZ-30kW ,1台
额定输出容量 30kW
工作电源 220/380±10%V(单/三相),工频
输出电压 0–400V
额定输入电流 75A
额定输出电流 75A
电压分辨率 0.01kV
电压测量精度 1.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.1Hz
频率稳定度 0.1%
运 行 时 间 额定容量下连续60min
温    升 额定容量下连续运行60min元器件最高温度≤65K
噪 声 水 平 ≤50dB
尺寸重量 (长宽高mm):540×380×420;约25kg
激励变压器 型号数量 JLB-30kVA/4/8/16kV/0.4kV,1台
额定容量 30kVA
输入电压 0~400V
输出电压 4kV;8kV;16kV
结    构 干式
外形尺寸和重量 (长宽高mm):580×580×520;约180kg
高压谐振电抗器 型号数量 DK-90kVA/45kV,6节
额定容量 90kVA
额定电压 45kV
额定电流 2A
电 感 量 96H/单节
品质因素 Q≥30 (f=45Hz)
结    构 干式
外形尺寸和重量 φ382×460mm;约110kg
电容分压器 型号数量 FRC-500pF/270kV
额定电压 270kV
额定电容量 500pF
介质损耗 tgσ≤0.5%
分 压 比 3000:1
测量精度 有效值1.5级
外形尺寸和重量 φ140×1000;约26kg
