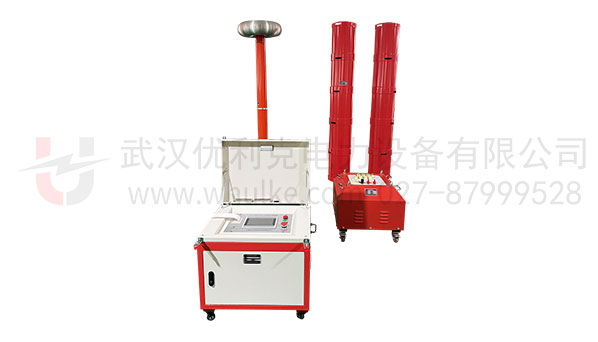

BPXZ-675kVA/270kV

变频串联谐振耐压试验装置

功能:

35kV/300mm2电缆5km的交流耐压试验,电容量≤0.9725uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

特征:

110kV/63000kVA主变全绝缘的交流耐压试验;35kV/300mm2电缆5km的交流耐压试验

全国服务电话:153 7754 9268(同微信)/027-8799 9528

适用范围

1、110kV/630mm2电缆1km的交流耐压试验,电容量≤0.188uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
2、35kV/300mm2电缆5km的交流耐压试验,电容量≤0.9725uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
3、10kV/300mm2电缆10km的交流耐压试验,电容量≤3.755uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
4、110kV/63000kVA主变全绝缘的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压不超过160kV,试验时间1min。
5、110kVGIS、断路器、互感器等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过265kV,试验时间1min。
6、35kVGIS、断路器、互感器等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。
7、10kVGIS、断路器、互感器等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。

技术参数

额定容量 675kVA
额定电压 27 kV; 54 kV;  135kV;  270kVA
额定电流 4.25 A;  12.5A;  5A;  2.5A
测量精度 系统有效值1.5级
工作频率 30~300Hz
装置输出波形 正弦波
品质因素 装置自身Q≥30(f=45Hz)
波形畸变率 输出电压波形畸变率≤1%
输入电源 三相380V电压,频率为50Hz
工作时间 额定负载下允许连续60min;过压1.1倍1分钟
温    升 额定负载下连续运行60min后温升≤65K
保护功能 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
环境温度 -10℃-50℃
相对湿度 ≤90%RH
海拔高度 ≤1000米

试验时设备组合方式

组合方式 电抗器选择(67.5kVA/27kV十节) 激励变压器输出端选择
110kV/500mm2电缆1km 使用电抗器五节串联两组并联 5kV
35kV/300mm²电缆5km 使用电抗器二节串联五组并联 2.5kV
10kV/300mm2电缆10km 使用电抗器八节并联(其中三节接地) 2.5kV
110kV/63000kVA主变全绝缘 使用电抗器六节串联 5kV
110kVGIS、断路器、互感器 使用电抗器十节串联 15kV
35kVGIS、断路器、互感器 使用电抗器四节串联 5kV
10kVGIS、断路器、互感器 使用电抗器两节串联 2.5kV

系统配置参数

变频电源 型号数量 BPXZ-37kW/380V ,1台
额定输出容量 37kW
工作电源  380±10%V(三相),工频
输出电压 0 – 400V,单相
额定输入电流 92.5A
额定输出电流 92.5A
电压分辨率 0.01kV
电压测量精度 1.5%
频率调节范围 30–300Hz
频率调节分辨率 ≤0.1Hz
频率稳定度 0.1%
运 行 时 间 额定容量下连续60min
温    升 额定容量下连续运行60min元器件最高温度≤65K
噪 声 水 平 ≤50dB
重    量 约32kg
激励变压器 型号数量 JLB-37kVA/2.5/5/15kV/0.4kV,1台
额定容量 37kVA
输入电压 0~400V,单相
输出电压 2.5/5/15kV
结    构 干式
重    量 约175kg
高压谐振电抗器 型号数量 DK-67.5kVA/27kV,10节
额定容量 67.5kVA
额定电压 27kV
额定电流 2.5A
电 感 量 46H/单节
品质因素 Q≥30 (f=45Hz)
结    构 干式
重    量 约70kg
电容分压器 型号数量 FRC-270kV/1000 pF,1套
额定电压 270kV
额定电容量 1000pF
介质损耗 tgσ≤0.5%
分 压 比 3000:1
测量精度 有效值1.5级
重    量 约30kg
