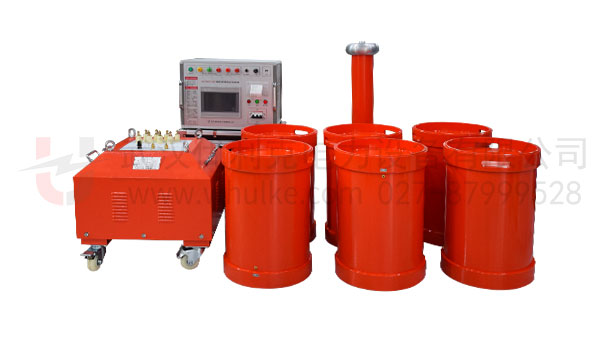

变频串联谐振耐压试验装置

适用范围

1、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.188uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
2、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.9725uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、10kV/300mm2电缆10km的交流耐压试验，电容量≤3.755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
4、110kV/63000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
5、110kVGIS、断路器、互感器等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过265kV，试验时间1min。
6、35kVGIS、断路器、互感器等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
7、10kVGIS、断路器、互感器等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

技术参数

额定容量	810kVA
额定电压	54kV；135kV；270kV
额定电流	15A；6A；3A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	三相380V电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
环境温度	－10℃-50℃
相对湿度	≤90%RH
海拔高度	≤1000米

试验时设备组合方式

组合方式	电抗器选择（90kVA/45kV六节）	激励变压器输出端选择
110kV/630mm2电缆1km	使用电抗器五节串联两组并联	5kV
35kV/300mm²电缆6km	使用电抗器两节串联五组并联	2.5kV
10kV/300mm2电缆13km	使用电抗器十节并联（其中四台接地）	2.5kV
110V/80000kVA主变	使用电抗器七节串联	5kV
110kVGIS、开关	使用电抗器十节串联	15kV
35kV开关、互感器	使用电抗器四节串联	5kV

系统配置参数

变频电源	型号数量	BPXZ-37kW/380V ，1台
	额定输出容量	37kW
	工作电源	380±10%V（三相），工频
	输出电压	0 – 400V，单相
	额定输入电流	92.5A
	额定输出电流	92.5A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	尺寸重量	（长宽高mm）：540×380×420；约25kg
激励变压器	型号数量	JLB-30kVA/4/8/16kV/0.4kV，1台
	额定容量	30kVA
	输入电压	0～400V
	输出电压	4kV;8kV;16kV
	结    构	干式
	重    量	约32kg
高压谐振电抗器	型号数量	DK-81kVA/27kV，10节
	额定容量	81kVA
	额定电压	27kV
	额定电流	3A
	电 感 量	40H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	干式
	重    量	约100kg
电容分压器	型号数量	FRC-270kV/1000 pF，1套
	额定电压	270kV
	额定电容量	1000pF
	介质损耗	tgσ≤0.5%
	分 压 比	3000：1
	测量精度	有效值1.5级
	重    量	约30kg
