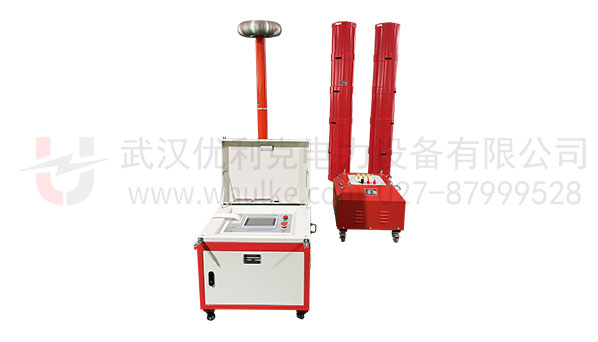

变频串联谐振试验装置

适用范围

1、35kV/300mm2电缆1km交流耐压,电容量≤0.1945uF,试验频率30-300Hz,试验电压52KV,试验时间60min。
2、110kV/300mm2电缆0.2km交流耐压,电容量≤0.0294uF,试验频率30-300Hz,试验电压128KV,试验时间60min。
3、220kV主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
4、220kV电压等级开关.GIS等电气设备交流耐压试验，试验频率30-300Hz，试验电压不超过395kV，试验时间1min。

技术参数

额定容量	400kVA
额定电压	400kV
额定电流	1A
测量精度	系统有效值1.5级
工作频率	30～300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	单相220或三相380V电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1倍1分钟
温    升	额定负载下连续运行60min后温升≤65K
保护功能	过压、过流、零位启动、系统失谐（闪络）等保护功能
环境温度	－20℃-55℃
相对湿度	≤90%RH
海拔高度	≤3000米

试验时设备组合方式

组合方式	电抗器选择（50kVA/50kV八节）	激励变压器输出端选择	试验电压(kV)
35kV/300mm2电缆1km	使用电抗器两节串联四组并联	5kV	≤52kV
110KV/300mm2电缆0.2km	电抗器四节串联两组并联	10kV	≤128kV
220kV主变中性点	使用电抗器四节串联	10kV	≤160kV
220kV及以下电压等级开关GIS等变电站设备	使用电抗器八节串联	20kV	≤395kV

系统配置参数

变频电源	型号数量	BPXZ-22kW  ，1台
	额定输出容量	22kW
	工作电源	220/380±10%V（单/三相），工频
	输出电压	0 – 400V
	额定输入电流	55A
	额定输出电流	55A
	电压分辨率	0.01kV
	电压测量精度	1.5%
	频率调节范围	30–300Hz
	频率调节分辨率	≤0.1Hz
	频率稳定度	0.1%
	运 行 时 间	额定容量下连续60min
	温    升	额定容量下连续运行60min元器件最高温度≤65K
	噪 声 水 平	≤50dB
	尺寸重量	（长宽高mm）：540×380×420；约30kg
激励变压器	型号数量	JLB-22kVA/5/10/20kV/0.4kV，1台
	额定容量	22kVA
	输入电压	0～400V
	输出电压	5/10/20kV/0.4kV
	结    构	干式
	尺寸重量	（长宽高mm）：5)580×580×520；约110kg
高压谐振电抗器	型号数量	DK-50kVA/50kV ，8节
	额定容量	50kVA
	额定电压	50kV
	额定电流	1A
	电 感 量	100H/单节
	品质因素	Q≥30 (f=45Hz)
	结    构	干式
	尺寸重量	（内径高mm）：∅302×435；约50kg
电容分压器	型号数量	FRC-500pF/400kV ，1套
	额定电压	400kV
	额定电容量	500pF
	介质损耗	tgσ≤0.5%
	分 压 比	6000：1
	测量精度	有效值1.5级
	尺寸重量	（内径高mm）：∅140×800；约8kg
