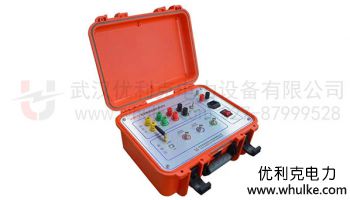

优利克电力 产品中心 电力变压器试验设备 ULBX-P变压器绕组变形测试仪(频响法)
ULBX-P

变压器绕组变形测试仪(频响法)

功能:

准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

特征:

高速、高集成化微处理器;高分辨dB值测量

全国服务电话:177 6408 8618(同微信)/027-8799 9528

性能与特征

    1、变压器绕组变形测试仪硬件机芯采用DDS专用数字高速扫频技术,准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
    2、采集控制采用高集成化微处理器,选用精密、高稳定元器件,高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明显变化),对同一相重复试验,测量重复率在99.5%以上。

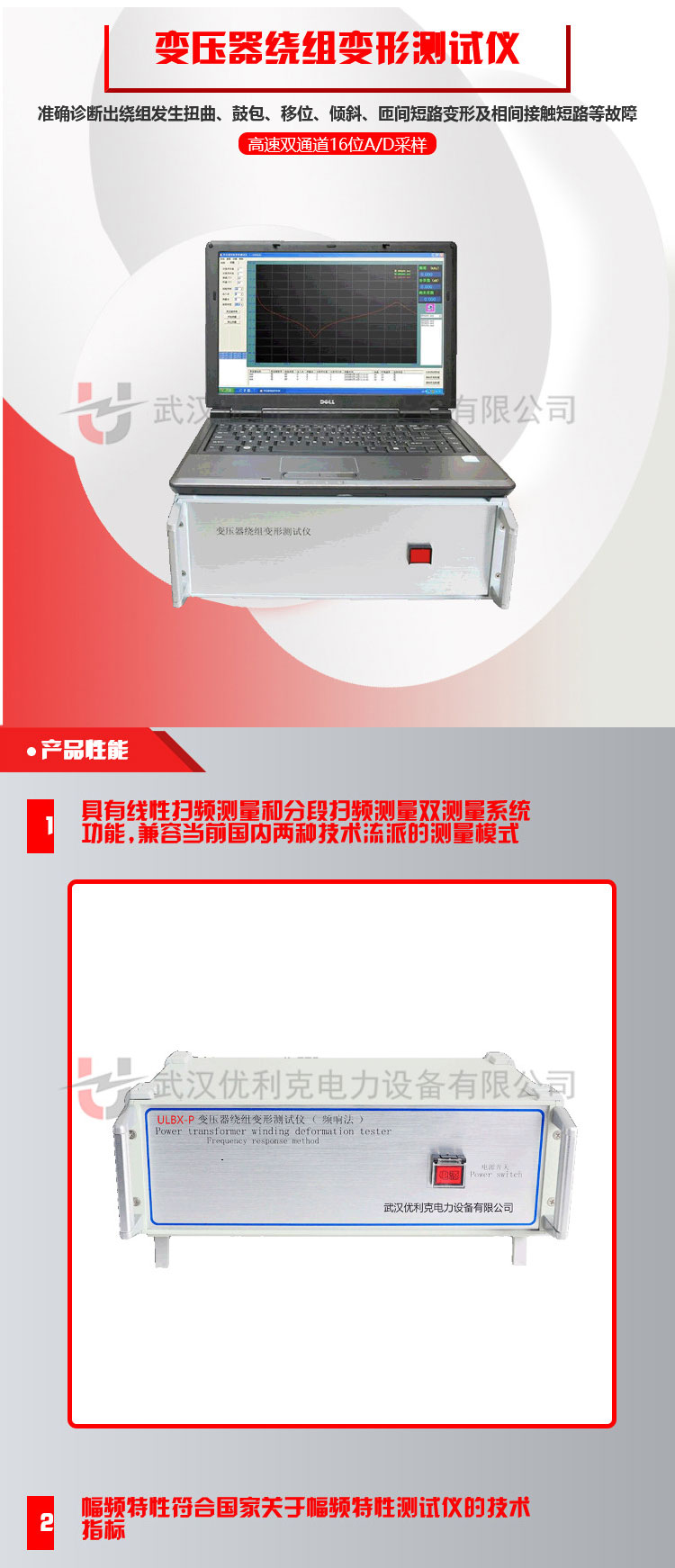

    3、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
    4、在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
    5、测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
    6、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。

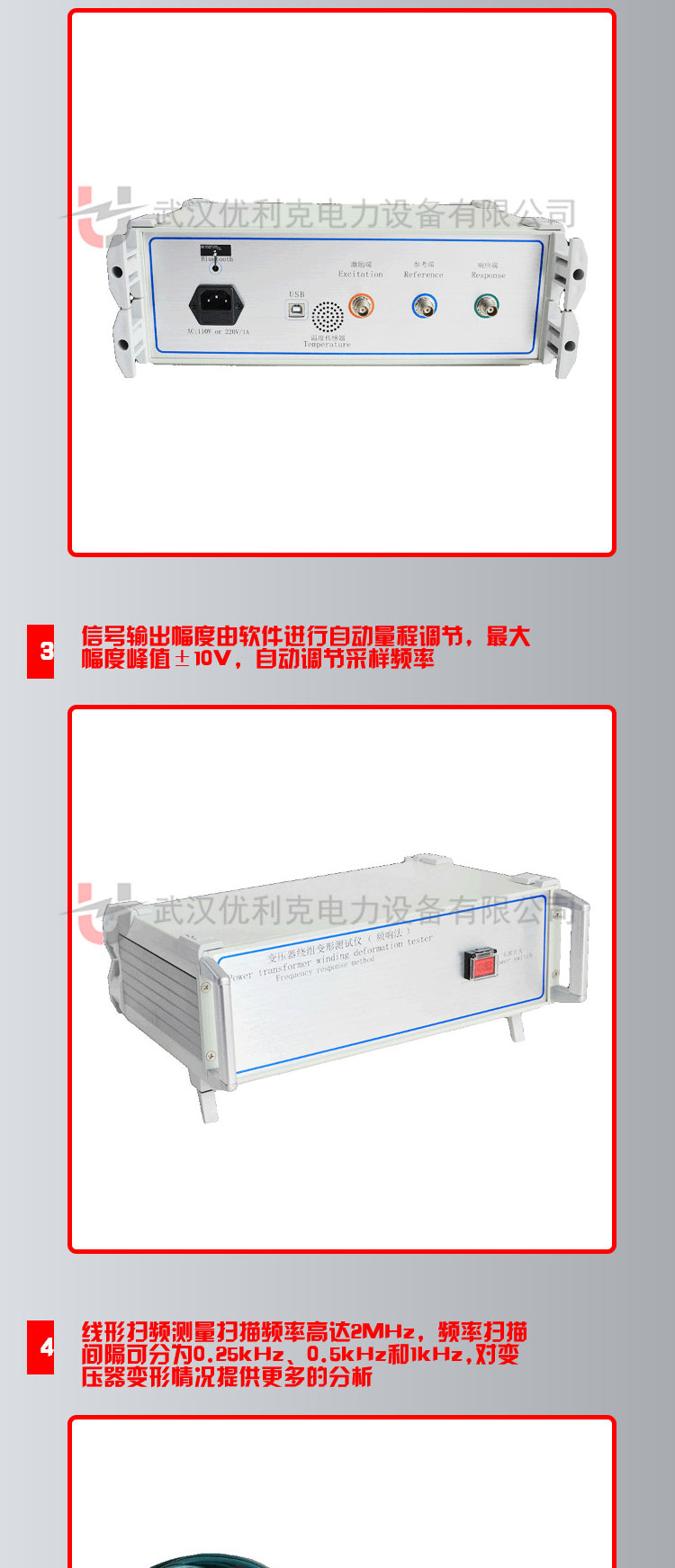

    7、仪器智能化程度高,信号输出幅度由软件进行自动量程调节,最大幅度峰值±10V,自动调节采样频率。
    8、仪器具备多种频率线形扫频测量系统测量功能,线形扫频测量扫描频率高达2MHz,频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。
    9、提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
   10、软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘,并生成电子文档(Word)保存,且具有彩色打印功能,方便用户出测试报告。

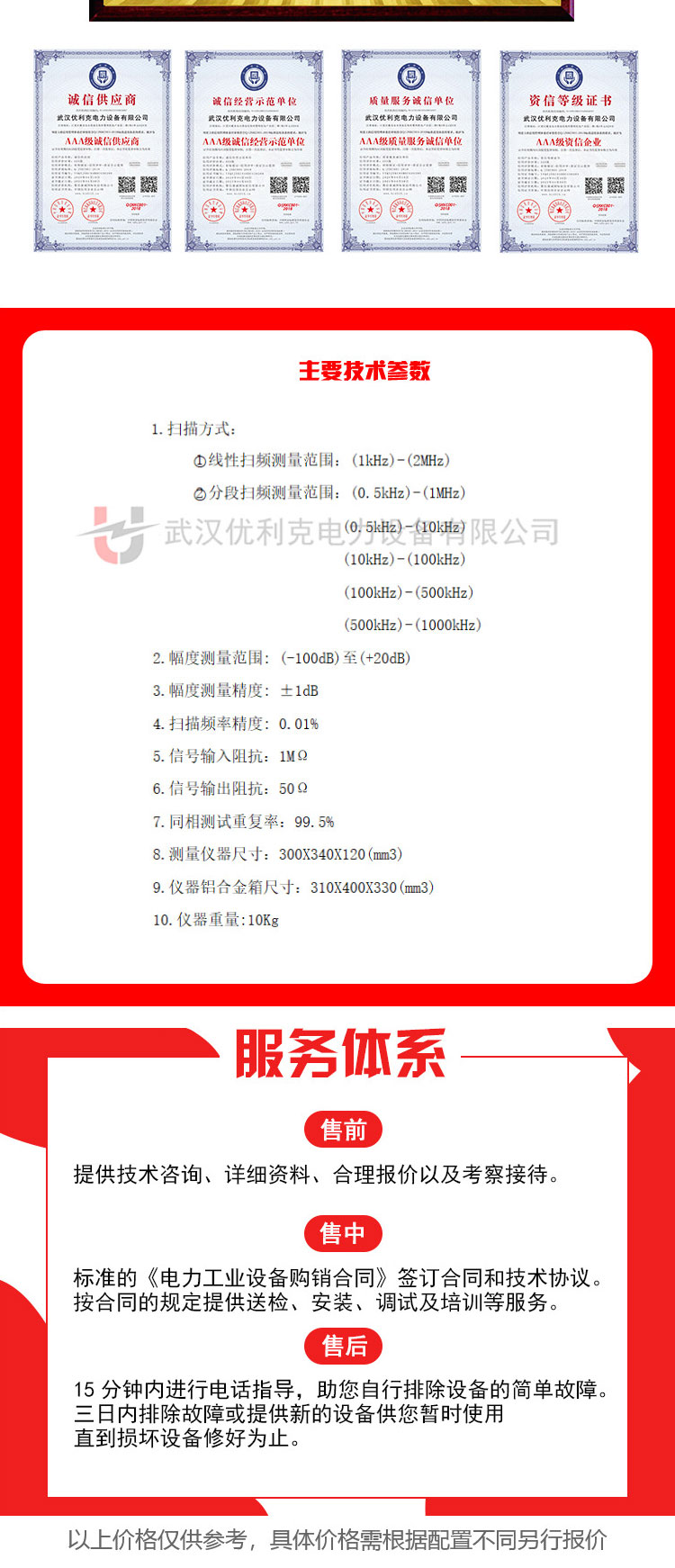

技术参数

型号
ULBX-P
扫描方式
线性扫频测量范围:(1kHz)-(2MHz)
分段扫频测量范围 :  (0.5kHz)-(1MHz) ; (0.5kHz)-(10kHz) ; (10kHz)-(100kHz) ;  (100kHz)-(500kHz) ;  (500kHz)-(1000kHz)
幅度测量范围
(-100dB)至(+20dB)
幅度测量精度
±1dB
扫描频率精度
0.01%
信号输入阻抗
1MΩ
信号输出阻抗
50Ω
同相测试重复率
99.5%
测量仪器尺寸
300X340X120(mm³)
仪器铝合金箱尺寸
310X400X330(mm³)
仪器重量
10Kg
变压器绕组变形测试仪
变压器绕组变形测试仪
变压器绕组变形测试仪
变压器绕组变形测试仪

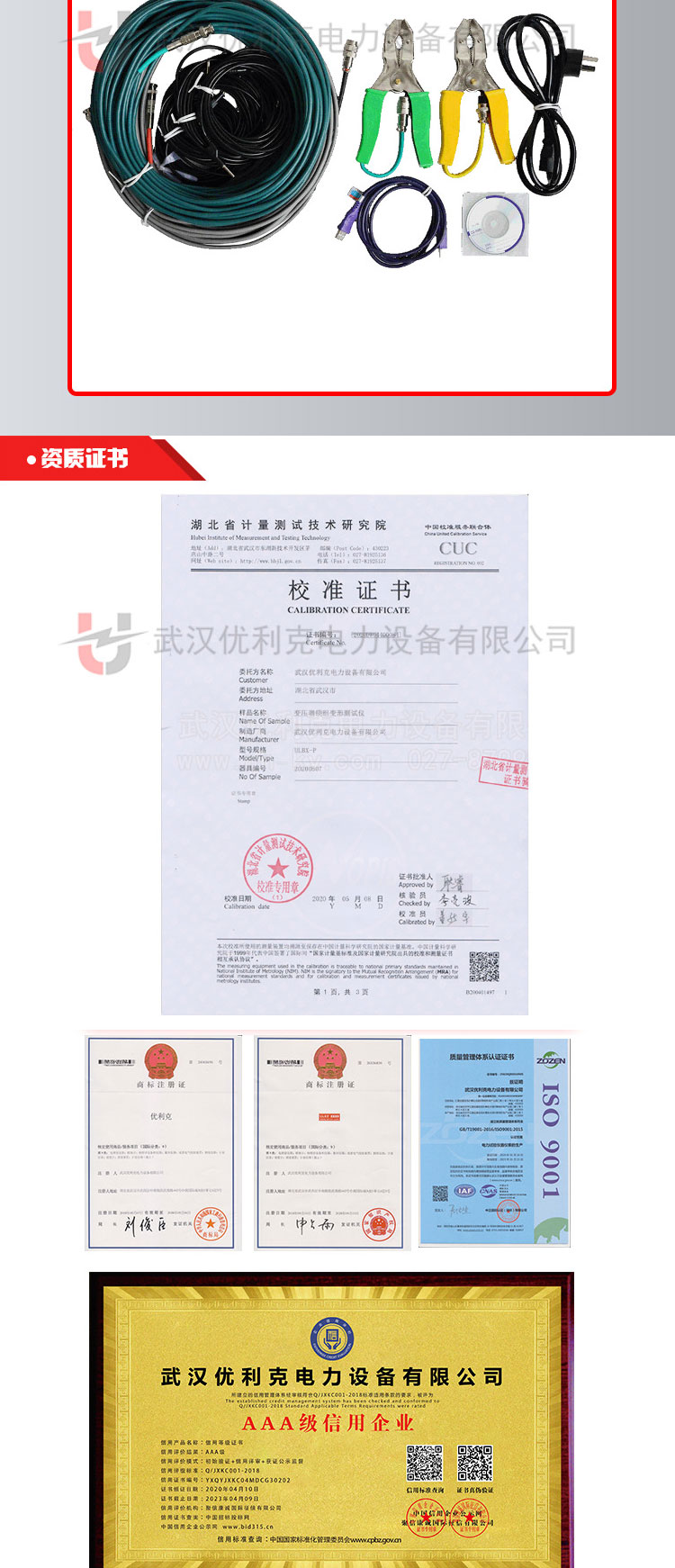

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
