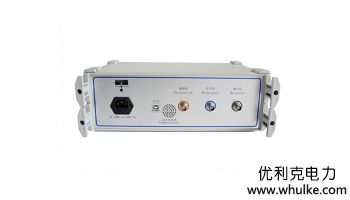

优利克电力 产品中心 电力变压器试验设备 ULBX-PZ变压器绕组变形测试仪(频响+阻抗)
ULBX-PZ

变压器绕组变形测试仪(频响+阻抗)

功能:

用于测量大中型变压器阻抗特性测试的智能化仪器

特征:

频响法测量速度快;频响法频率精度非常高

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

频响法主要技术特点
1.    采集控制采用高速、高集成化微处理器。
2.    笔记本电脑与仪器之间通信USB接口。
3.    硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
4.    高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)
5.    信号输出幅度软件调节,最大幅度峰值±10V。
6.    计算机将检测结果自动分析和生成电子文档(Word)。
7.    仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
8.    幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。
9.    检测数据自动分析系统
       横向比较A、B 、C三相之间进行绕组相似性比较
       其分析结果为:
       ①一致性很好
       ②一致性较好
       ③一致性较差
       ④一致性很差,
       纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较
       其分析结果为:
       ①正常绕组
       ②轻度变形
       ③中度变形
       ④严重变形
10.    可自动生成Word电子文档,供保存和打印。
11.    该仪器完全满足电力标准DL/T911-2016《电力变压器绕组变形的频率响应分析法》的技术条件。

阻抗法主要技术特点
1.    采集控制采用高速、高集成化微处理器。
2.    笔记本电脑与仪器之间通信USB接口。
3.    高速双通道16位A/D采样。
4.    采用三相接线单相测量方式,只需低压侧短接,高压侧一次性接好三相,一次性自动测量即可计算出每相的短路阻抗。
5.    该仪器可使用内置220V电源,也可使用外置电源。
6.    计算机将检测结果自动分析和生成电子文档(Word)。
7.    检测数据自动分析系统
       a)    A、B 、C三相之间进行短路阻抗相似性比较。
       b)    还可以与铭牌上的短路阻抗(阻抗电压)进行比较。
8.    可自动生成Word电子文档,供保存和打印。
9.    该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。


技术参数

频响法
扫描方式  线性扫描分布 扫频测量范围:(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz
分段扫频测量分布 扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
其他技术参数 幅度测量范围 (-120dB)至(+20dB)
幅度测量精度 0.1dB
扫描频率精度 0.005%
信号输入阻抗 1MΩ
信号输出阻抗 50Ω
信号输出幅值 ±20V
同相测试重复率 99.9%
测量仪器尺寸 (长宽高)370X300X170(mm)
线箱铝合金箱尺寸 (长宽高)420X300X300(mm)
总体重量 20Kg
温度/湿度 操作温度: -10℃至+40℃     存储温度: -20℃至+70℃
相对湿度: <90%,不凝结
阻抗法
主要技术参数 测量精度 电压:0.2级  电流:0.2级
阻抗范围 0~100%
电压测量范围 AC  25V~500V
电流测量范围 AC  0.1A~10A
工作湿度 0~80%
同相测试重复率 99.9%
测量仪器尺寸 (长宽高)370X300X170(mm)
线箱铝合金箱尺寸 (长宽高)420X300X300(mm)
总体重量 20Kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

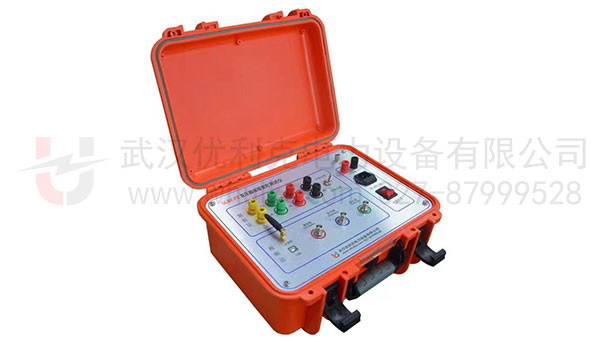

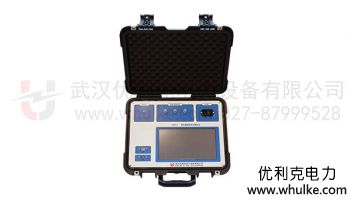

相关产品推荐
