变压器绕组变形测试仪单相接线

发布日期:2021-12-20 浏览:630 次

  1 单相X测量接线

  1.1 测量系统共一点接地,取变压器铁芯接地。

  1.2 黄夹子定义为输入,钳在单相的x点、绿夹子定义为测量,钳a点上。

  1.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

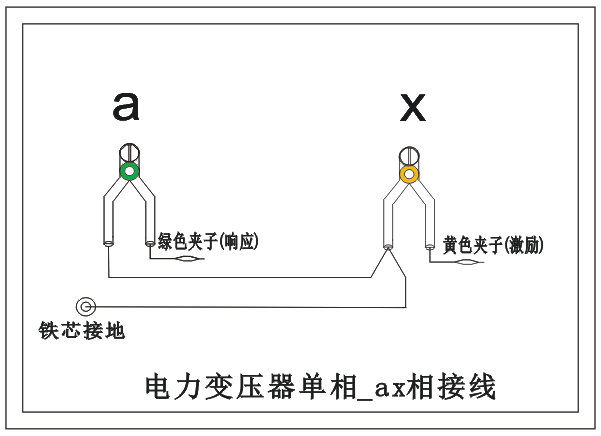

  1.4 以上接线完成对单相X的测量接线,如图

变压器绕组变形测试仪单相接线

  2 单相Y测量接线

  2.1 测量系统共一点接地,取变压器铁芯接地。

  2.2 黄夹子定义为输入,钳在单相的y点、绿夹子定义为测量,钳b点上。

  2.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

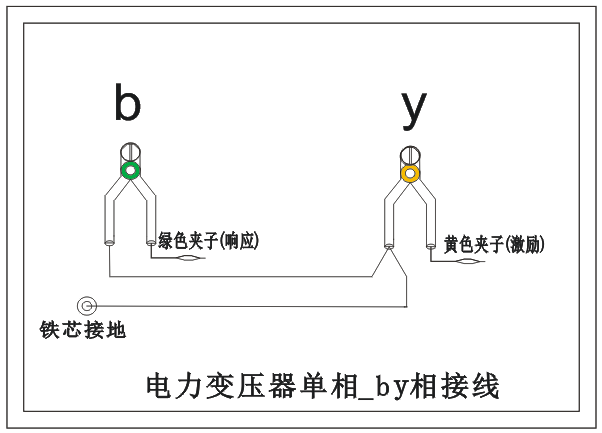

  2.4 以上接线完成对单相Y的测量接线,如图


变压器绕组变形测试仪单相接线



  3 单相Z测量接线

  3.1 测量系统共一点接地,取变压器铁芯接地。

  3.2 黄夹子定义为输入,钳在单相的z点、绿夹子定义为测量,钳c点上。

  3.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

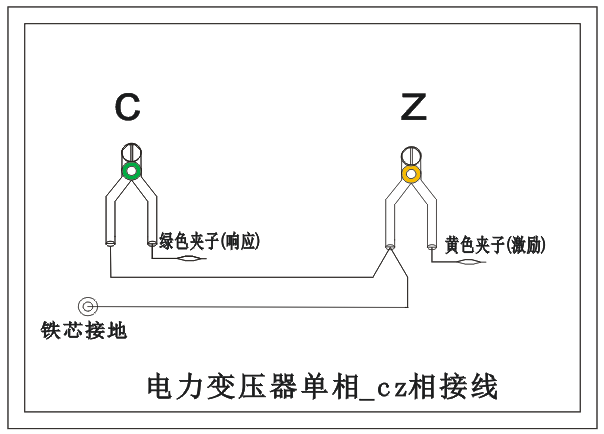

  3.4 以上接线完成对单相Z的测量接线,如图

变压器绕组变形测试仪单相接线

  注意事项:

  该仪器在测量之前应预热15分钟,如果在冬季等气温偏低的情况下,预热时间应适当加长,确保仪器的正常测量。

  注意严格按示意图接地线,特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接,再由激励信号的接地线与铁芯接地,保证信号电流的正确流向。
