变压器绕组变形测试仪三相Y形测量接线

发布日期:2021-12-16 浏览:614 次

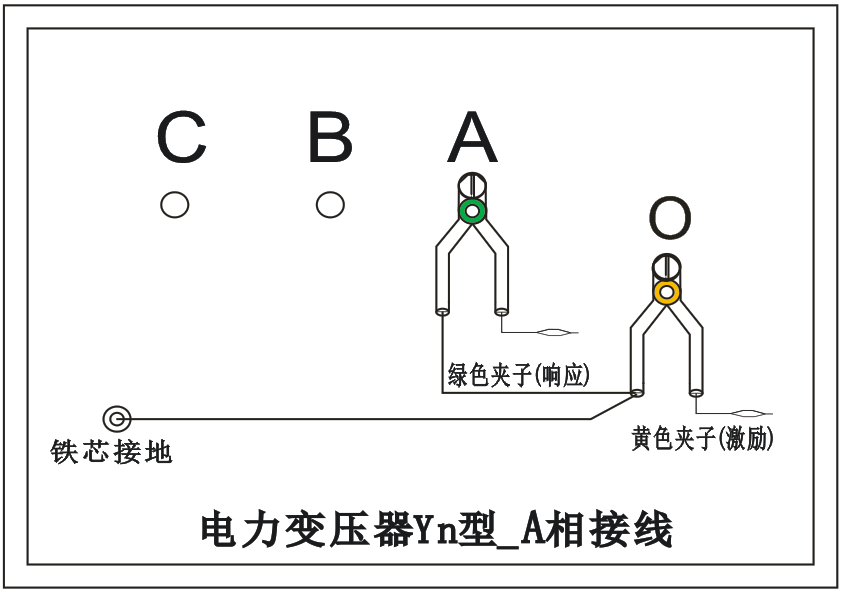

  1 A相测量接线

  1 测量系统共一点接地,取变压器铁芯接地。

  2 黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳A相上。

  3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

  4 以上接线完成对三相Yn形的A相测量接线,如图。

变压器绕组变形测试仪三相Y形测量接线

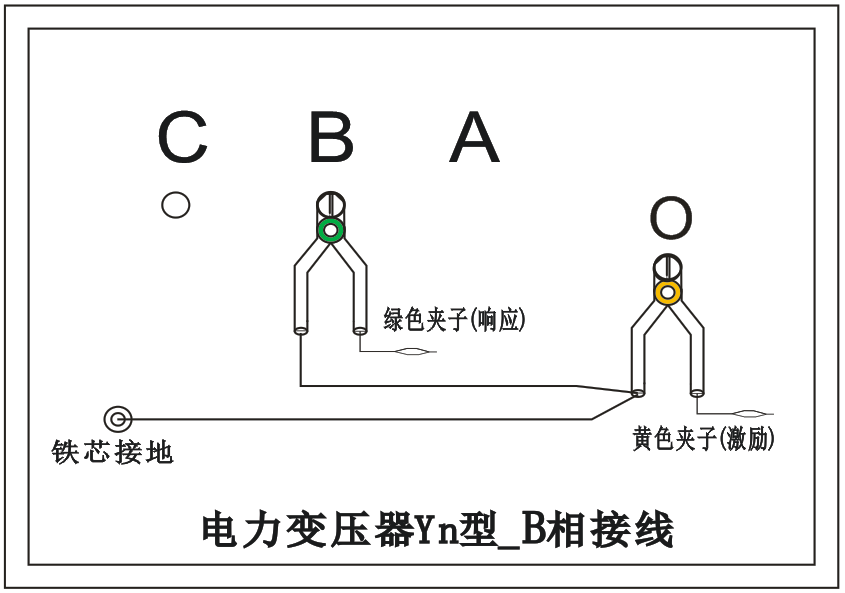

  2 B相测量接线

  1 测量系统共一点接地,取变压器铁芯接地。

  2 黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳B相上。

  3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

  4 以上接线完成对三相Yn形的B相测量接线,如图。

变压器绕组变形测试仪三相Y形测量接线

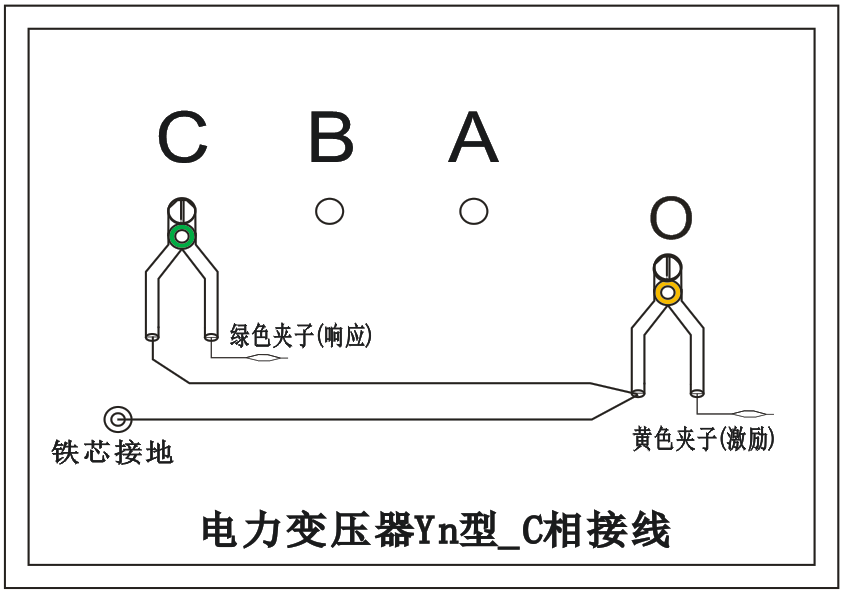

  3.C相测量接线

  1 测量系统共一点接地,取变压器铁芯接地。

  2 黄夹子定义为输入,钳在Yn的‘O’点、绿夹子定义为测量,钳C相上。

  3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再连接一地线到铁芯接地。

  4 以上接线完成对三相Yn形的C相测量接线,如图。
变压器绕组变形测试仪三相Y形测量接线
