一、外观检查
绝缘子状况
仔细观察断路器的绝缘子表面，查看是否有明显的裂纹、破损或放电痕迹。例如，瓷质绝缘子如果出现裂纹，其机械强度和绝缘性能
都会下降。这些裂纹可能是由于机械应力、温度变化或者外力冲击等因素造成的。
检查绝缘子表面是否有污秽堆积。污秽在潮湿的环境下可能会导电，引发绝缘子表面闪络。例如，在沿海地区，绝缘子表面可能会有
盐雾沉积；在工业污染区，会有灰尘和化学污染物附着。
绝缘部件连接点
查看断路器绝缘部件之间的连接点，如绝缘拉杆与触头系统的连接部位，是否有松动、过热变色等迹象。连接松动可能会导致电场分
布不均匀，增加局部放电的风险。过热变色可能表示连接点接触不良，进而影响绝缘性能。
二、绝缘电阻测量
整体绝缘电阻测试

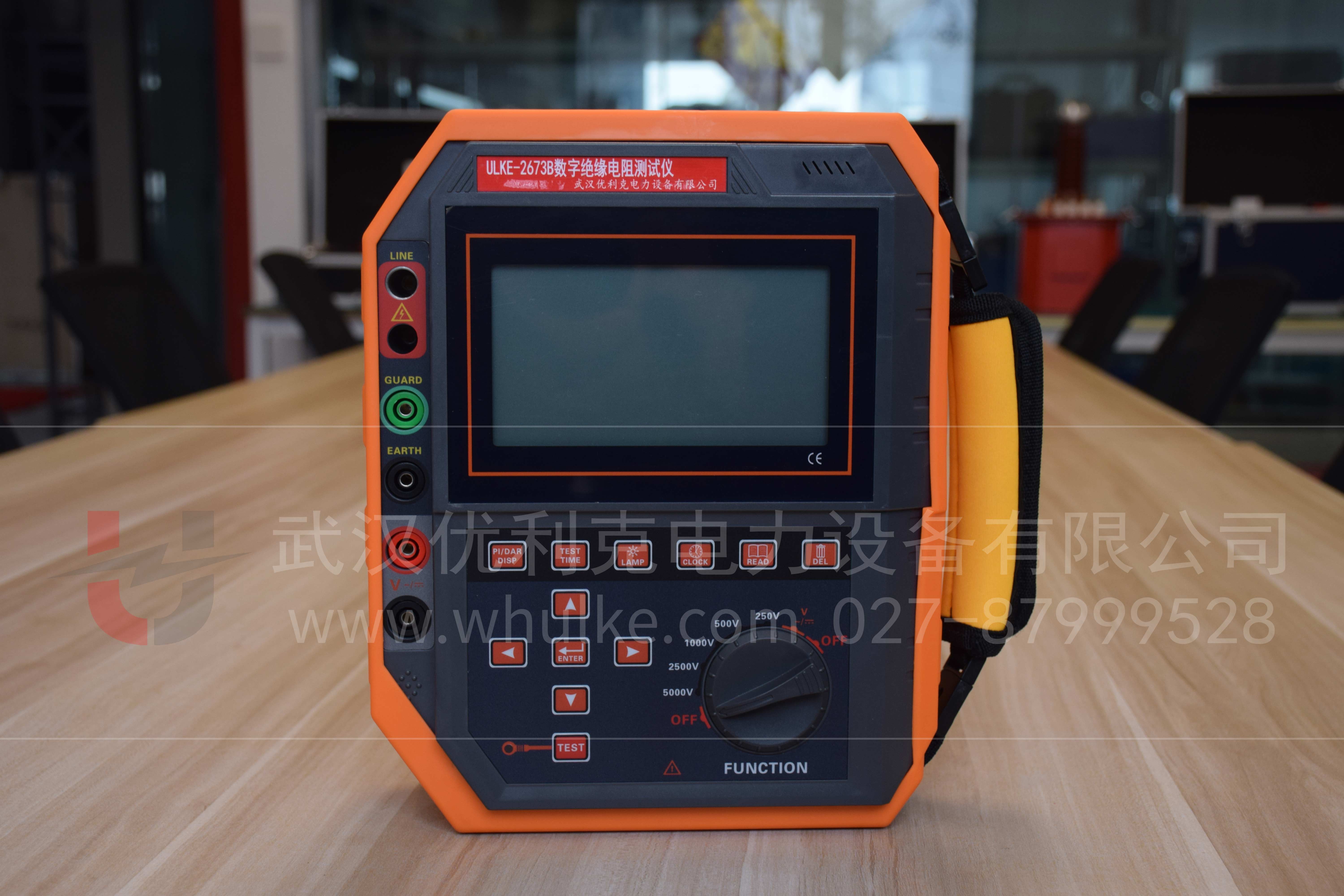

使用绝缘电阻测试仪，对断路器整体进行绝缘电阻测量。测试时，将测试仪的测试线分别连接到断路器的不同相之间以及各相的对地
端。对于不同电压等级的断路器，绝缘电阻的合格标准有所不同。例如，110kV 及以上电压等级的断路器，其绝缘电阻一般不应低于
1000MΩ；35kV 及以下电压等级的断路器，绝缘电阻通常不应低于 300MΩ。
测量时要注意环境因素的影响，特别是湿度。如果环境湿度较大，可能会使测量得到的绝缘电阻值偏低。因此，最好在相对干燥的环
境下进行测试，并且记录测试时的环境温度和湿度。
绝缘部件绝缘电阻测试
对于断路器的关键绝缘部件，如绝缘拉杆、套管等，可以单独进行绝缘电阻测试。将测试线连接到绝缘部件的两端，按照其额定电压
和产品说明书的要求进行测量。例如，绝缘拉杆的绝缘电阻在常温下一般不应低于 1200MΩ。
三、介质损耗因数（tanδ）测量
测试方法与设备

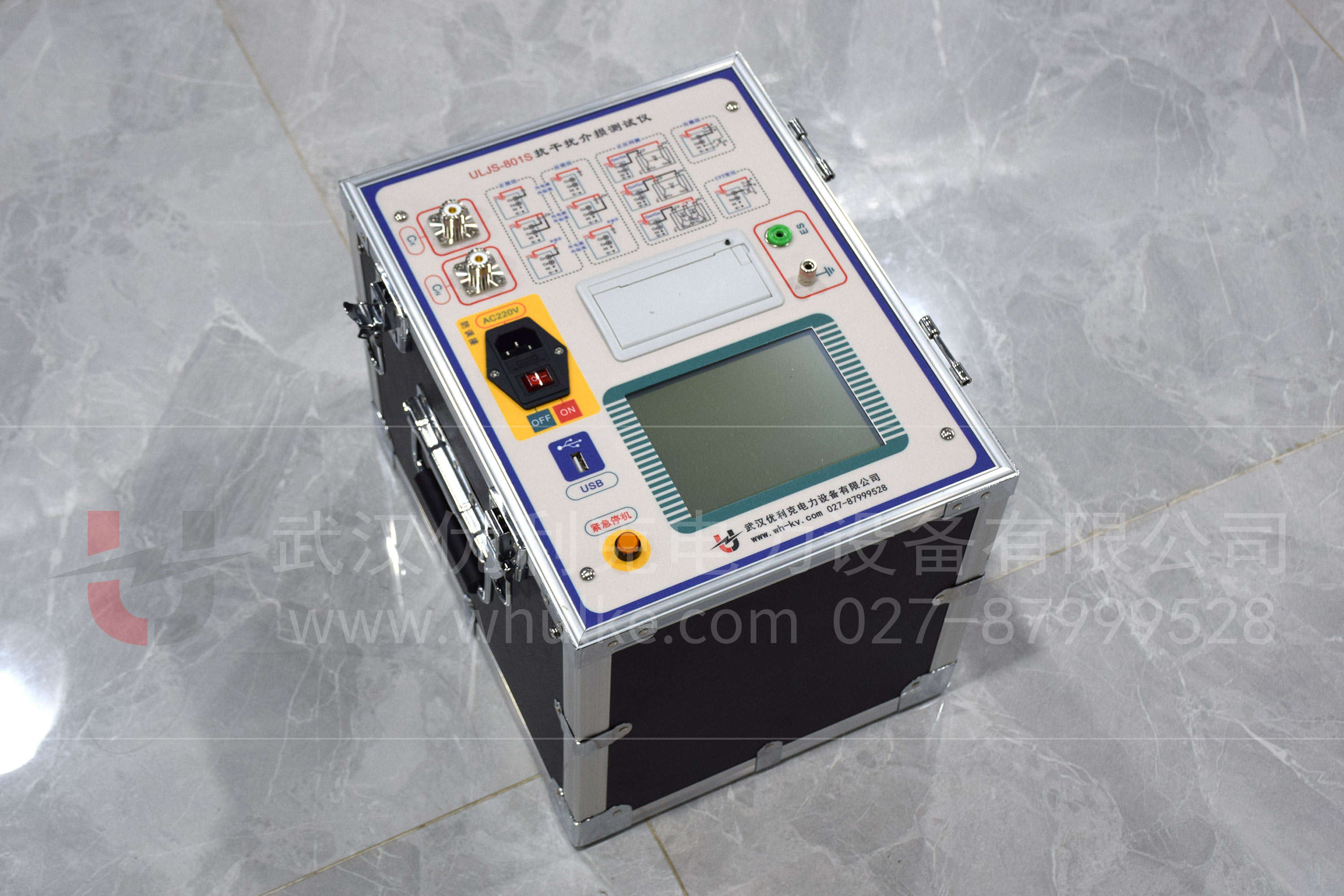

采用介质损耗测试仪对断路器的绝缘介质进行测量。对于含有绝缘油的断路器，要注意油质对测量结果的影响。测试时，将测试仪的
高压输出端连接到断路器的被测试部位，如套管的高压端，测试仪的测量端连接到相应的低压端或接地端。
结果判断
对于油纸绝缘的断路器套管，在 20℃时，tanδ 值一般不应大于 0.8%；对于非油纸绝缘套管，按照相应的产品标准执行。如果测量
得到的介质损耗因数超出规定范围，可能表示绝缘内部存在受潮、老化或者局部放电等问题。
四、局部放电检测
电气检测法
利用局部放电检测仪，通过在断路器的接地端或耦合电容上采集局部放电产生的脉冲电流信号或脉冲电压信号来检测局部放电。例
如，在断路器的套管末屏处安装传感器，采集局部放电信号。当绝缘内部存在气隙、杂质或者电场集中的部位时，就可能会产生局部
放电现象。
非电气检测法

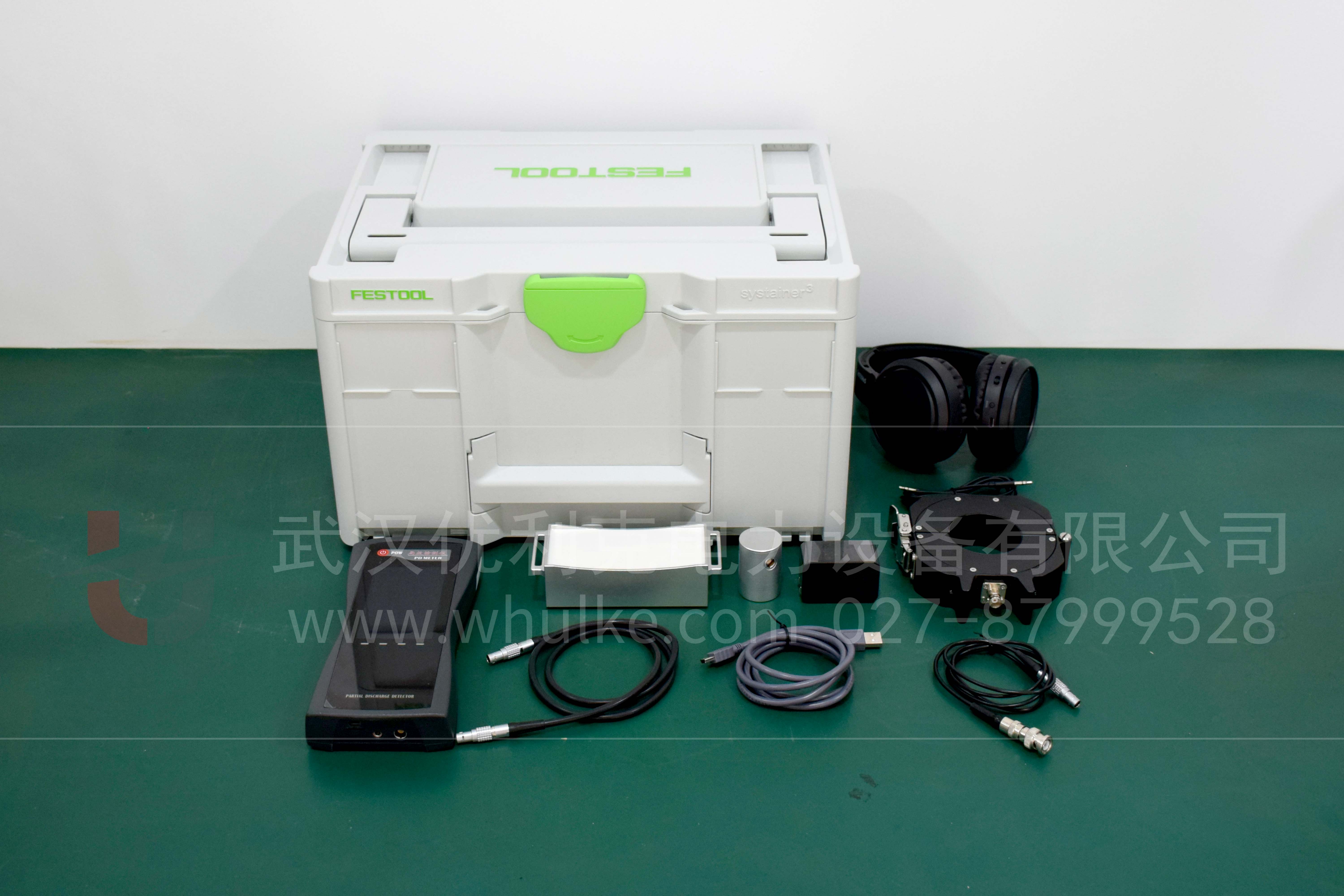

超声检测是一种非电气检测局部放电的方法。利用超声波传感器检测局部放电产生的超声波信号。这种方法可以定位局部放电的位
置，特别是对于检测固体绝缘内部的局部放电较为有效。如果检测到局部放电信号，并且信号强度和频率超出正常范围，可能表明绝
缘存在损坏。
五、耐压试验
交流耐压试验

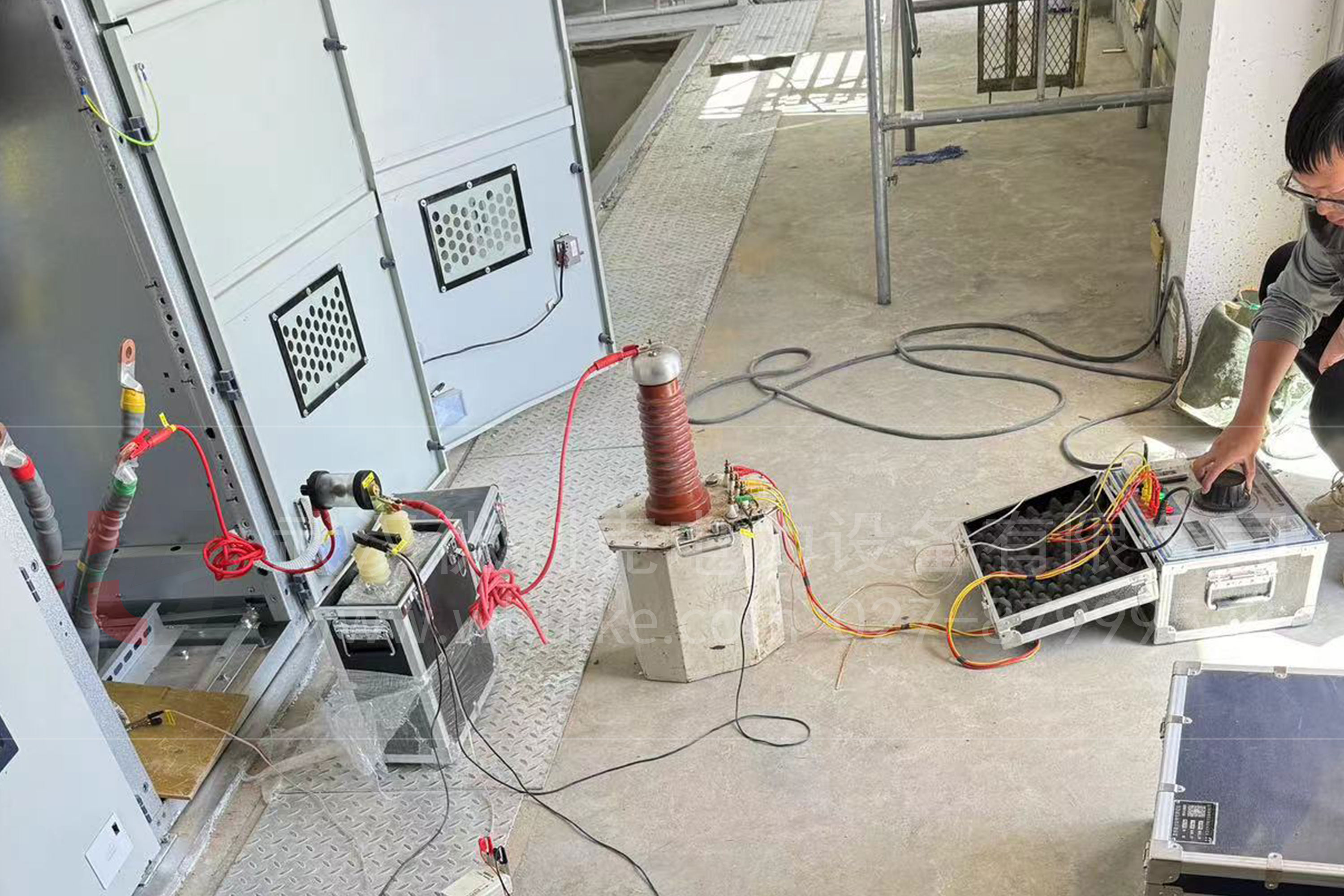

使用交流耐压试验设备对断路器进行耐压试验。试验电压应根据断路器的电压等级和绝缘类型确定。例如，对于 110kV 断路器，整
体耐压试验电压为 184kV，断口耐压试验电压为 210kV，试验时间一般为 1 分钟。在试验过程中，如果出现击穿、闪络或电流突变
等情况，则表明断路器绝缘存在严重缺陷。
直流耐压试验（适用于部分情况）
对于一些油纸绝缘的断路器，也可以采用直流耐压试验。但需要注意的是，直流耐压试验对发现绝缘中的某些局部缺陷可能不如交流
耐压试验敏感。在直流耐压试验过程中，要记录泄漏电流的大小和变化情况。如果泄漏电流过大或者在试验过程中有明显的上升趋
势，可能表示绝缘存在问题。
