【电气试验指导】之断路器耐压试验操作指南

　　试验接线

　　试验步骤

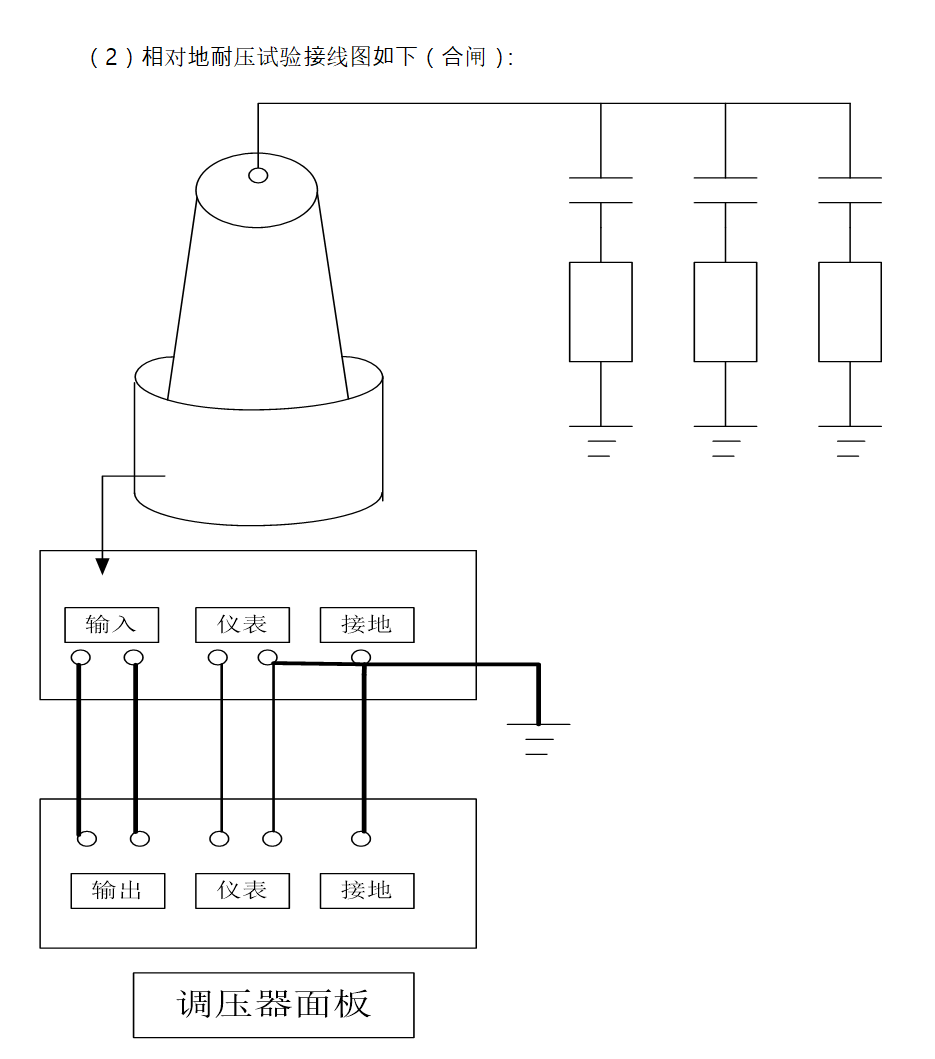

　　(1)断路器相对地交流耐压试验

　　1) 首先将断路器外壳接地。

　　2) 将断路器上部A、B、C端口短接起来。另一端接到试验变压器上。

　　3) 检查开关是否在合闸状态，若不是手动将其合上。

　　4) 在确保调压器在零位的情况下才能升高电压。试验时，存在触电危险：被试品加压时，必须保证所有人员离开试验现场。试验负责人检查接线无误后，开始进行升压操作。

　　5) 启动电源。

　　6) 打开电源开关。

　　7) 在操作之前，首先要按警铃，使警铃长响。

　　8) 先按前级合闸，后按后级合闸。

　　9) 按下升压按钮进行升压。注意：升压必须从零开始，切不可冲击合闸。升压速度在75%前可以是任意的，75%以后应均匀升压。

　　10) 监护交/直流峰值电压表，直到升到试验电压，耐压1min。升压过程中应密切监视高压回路，监视被试品有何异响，如出现冒烟、出气、焦臭、闪络、燃烧或发出击穿响声，应立即停止升压，降压停电后查明原因。

　　11) 耐压计时1min后降压，降压时迅速均匀降压到零。

　　12) 降压完毕后，关闭电源，切断电源刀闸。

　　13) 用放电棒放电后，拆除被试品高压端接线。

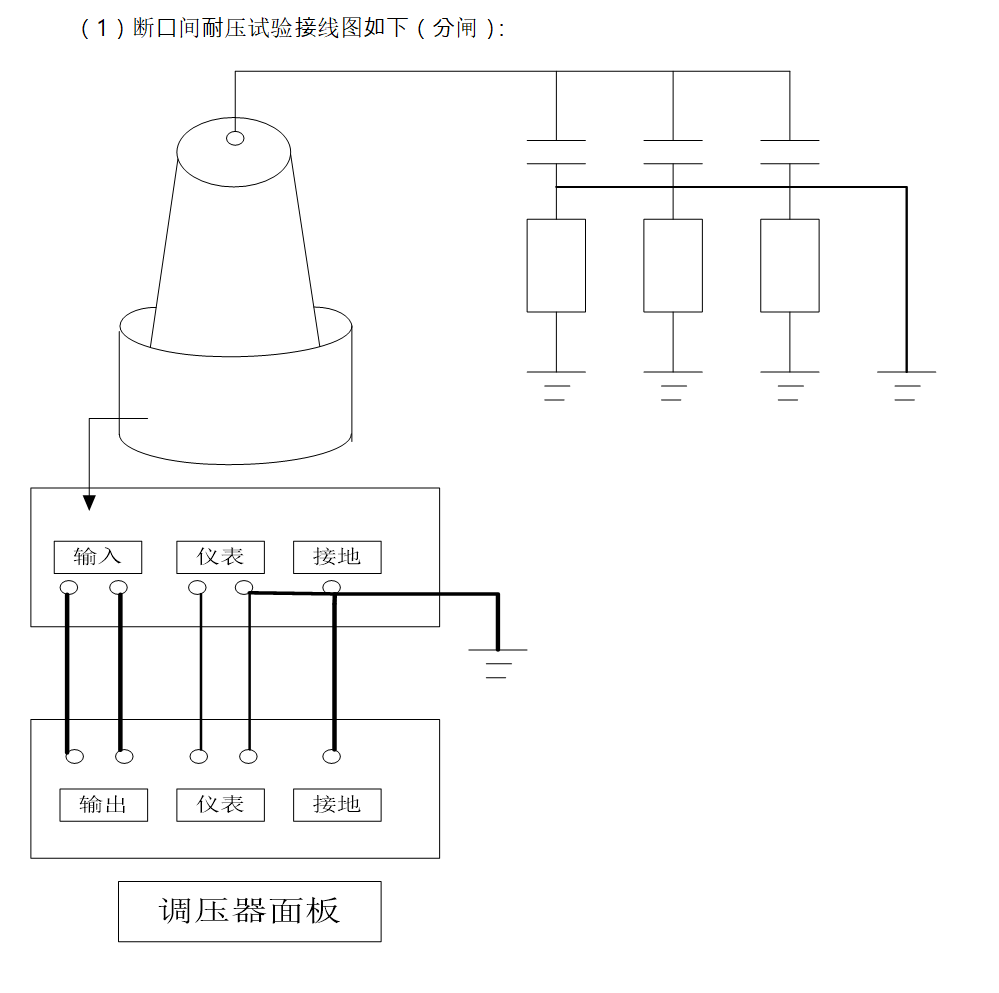

　　(2)断路器的断口间交流耐压试验

　　1) 将断路器下部A、B、C端口端接起来接地。

　　2) 断路器分闸后，加压进行耐压试验，后面方法同上。

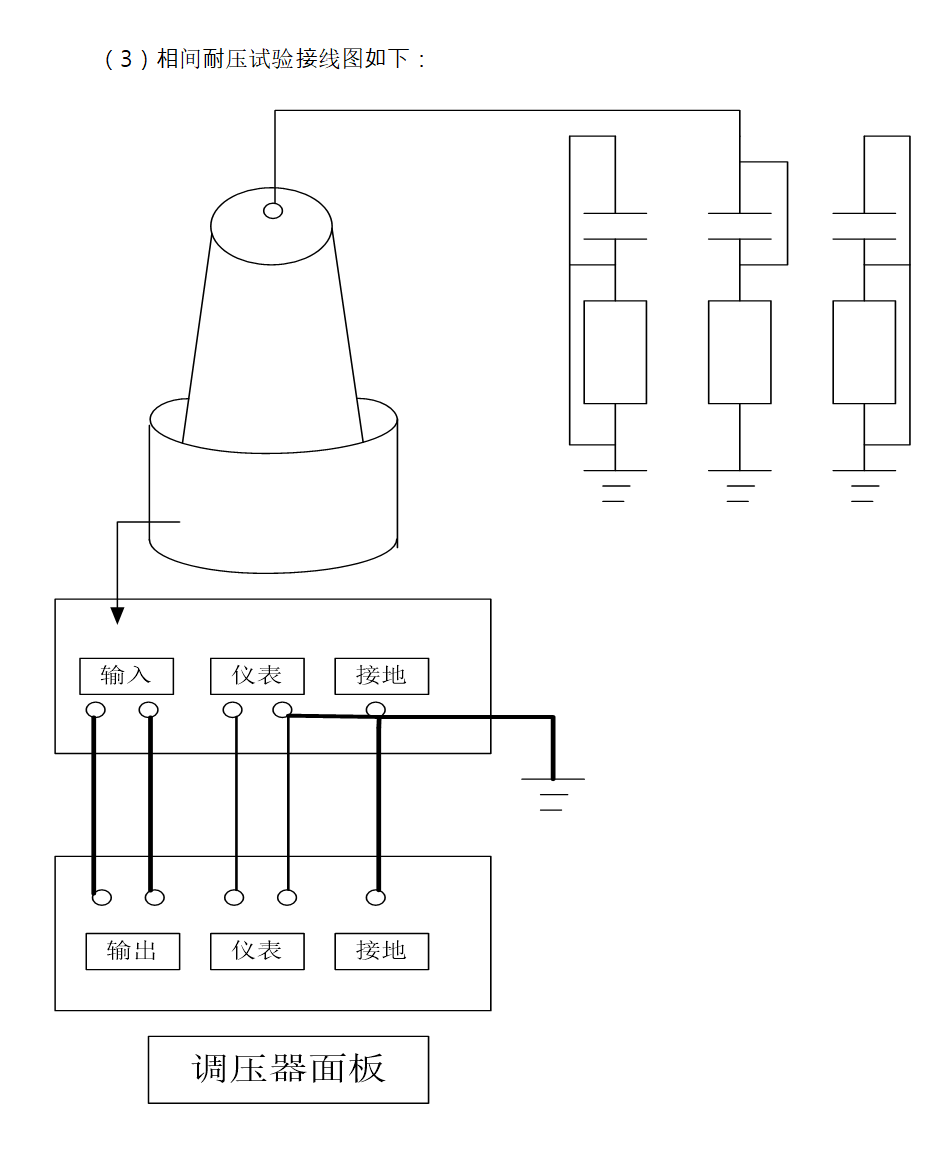

　　(3)断路器相间交流耐压试验

　　1) 将断路器A、C两相动静触头短接后接地，B相动静触头短接后接于试验变压器的高压端

　　2) 加压进行耐压试验，后面方法同上。

　　注意事项

　　(1) 试验应在良好的天气，试品及环境温度不低于5℃。户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。

　　(2) 有时工频耐压试验进行了数10秒钟，中途因故失去电源，使试验中断，在查明原因，恢复电源后，应重新进行全时间的持续耐压试验，不可仅进行“补充”时间的试验。

　　(3) 对于过滤和新加油的断路器必须等油中气泡全部逸出后才能进行耐压试验，以免油中气泡引起放电。一般需要静止3~5小时后才能进行油断路器的交流耐压试验。对于SF6断路器必须在充气至额定气压24小时后才能进行交流耐压试验。

　　(4) 油断路器耐压试验时如出现击穿声或冒烟，则为不合格，务必重新处理查明原因。原因未查明不得轻易重试以免造成损失。
