【电气试验指导】之断路器耐压试验目的

发布日期:2022-03-16 浏览:602 次

  交流耐压试验的电压、波形、频率和电压在被试品绝缘内的分布,一般与实际运行相吻合,因而能较有效地发现绝缘缺陷。交流耐压试验应在被试品的非破坏性试验均合格之后才能进行。如果这些非破坏性试验已经发现绝缘缺陷,则应设法消除,并重新试验合格后才能进行交流耐压试验。

  交流耐压试验是鉴定设备绝缘强度最有效和最直接的项目。对断路器进行耐压试验的目的是为了检查断路器的安装质量,考核断路器的绝缘强度。

  试验原理

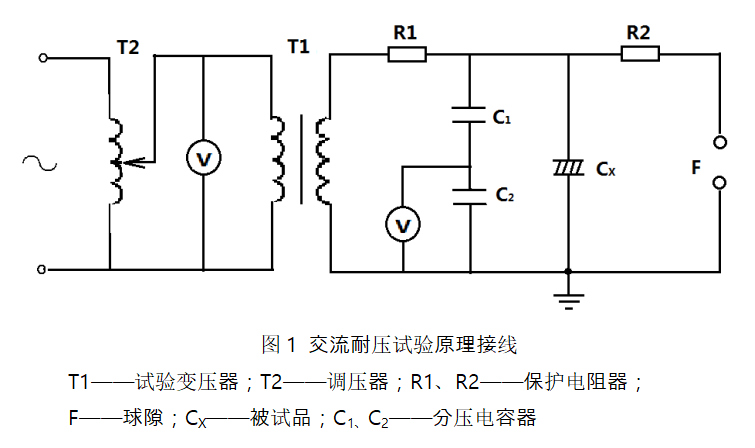

  图1示出了交流耐压试验常用的原理接线。
断路器耐压试验

  根据图1,可以把交流耐压试验接线分为五个部分:交流电源部分、调压部分、控制保护部分、电压测量部分和波形改善部分。
