继电保护试验试验中常用的四大模块介绍

发布日期:2021-03-29 浏览:3050 次

继电保护测试仪又称“继保仪”,是用于测量保护装置中电流电压、差动、整组、线路、谐波等综合保护项目,装置采用DSP+FPGA结构,16位DAC输出,稳定可靠,配备有超薄型工业键盘和光电鼠标,可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

继电保护测试仪包含了13个大分类的测试模块,满足继电保护装置中90%以上的试验内容,下面我们总结了3种使用频次较高的模块并分别介绍它的用途。

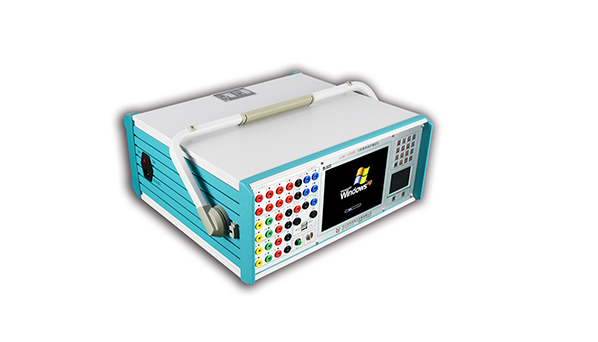

继电保护测试仪

(1)交流试验

“交流试验”模块是一个通用型、综合性测试模块,它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元,通过3P等按钮进行相互的切换,这些独立的单元互相调用,能充分满足电力系统各种条件下的交流试验测试。

交流试验操作很简单,在设置面板设置相应的电压或电流为变量,赋予变量一定的变化步长,并且选择合适的试验方式(有“手动”、“半自动”和“全自动”三种试验方式),方便地测试各种电压电流保护的动作值、返回值,以及动作时间和返回时间等,并自动计算出返回系数。

交流试验能自定义输出多相或者1相电流电压并能提供多路有源无源开关量,模拟多样性的试验环境,比如常见的定值校验,交流试验是继电保护中使率排民第一的试验模块。

(2)差动试验

差动试验单元根据微机型或集成电路型变压器、发电机以及电动机差动保护的特点进行设计,用于自动测试其比率制动特性、谐波制动特性以及动作时间特性等。

差动试验与之不同的是模拟变压器原方电流和付方电流加至差动保护装置,由保护组合出动作电流和制动电流进行试验。

(3)整组试验

整组试验相当于继电保护装置的静模试验,通过设置各试验参数,模拟各种瞬时、永久性的单相接地、相间短路或转换性故障,以达到对距离、零序保护装置以及重合闸的动作进行整组试验或定值校验。

(4)整组试验

整组试验也是继电保护中用得比较多的试验模块,其作用是自动校准同期装置,用于线路检同期、检无压的同期重合闸保护,测试同期各项动作值、电压闭锁值、频率闭锁值、导前角及导前时间、调压脉宽、调频脉宽。
