继电保护测试仪配套软件使用指南

发布日期:2021-11-04 浏览:721 次

  由我公司生产的继电保护测试仪全系微机控制,可通过触摸屏鼠标与全金属键盘单机操作,也可连接电脑联机操作。软件安装操作方法如下:

  1.软件安装

  每台装置出厂时都配有软件光盘一张,上面包含三个文件夹,分别为:【SETUP.EXE】、【驱动】和【使用说明书】。工控机出厂前已装好了应用软件和USB驱动,所配笔记本电脑也已安装好上述程序,如用户要重新安装,可直接双击【SETUP.EXE】文件,按提示操作,程序将自动完成安装。

  2.驱动安装

  插入USB线,电脑自动检测到新的USB设备,选择指定目录安装,进入浏览,找到驱动程序的位置,单击确定就可进行自动安装,安装完毕后,屏幕右下方会弹出类似U盘的标记,移动鼠标到这个位置可查看详细信息,屏幕会显示USB FOR DSP字样,表示驱动安装成功,可以使用了。如工控机要重新安装程序,可将光盘上的文件拷贝到U盘上,将U盘插入面板USB口,在U盘上进行上述安装操作即可。

  3.主菜单

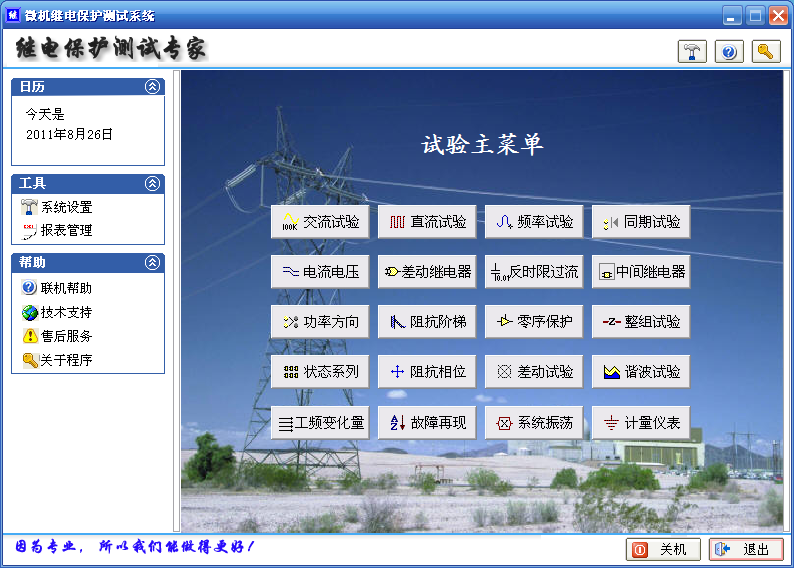

继电保护测试仪软件主界面

  4.系统设置

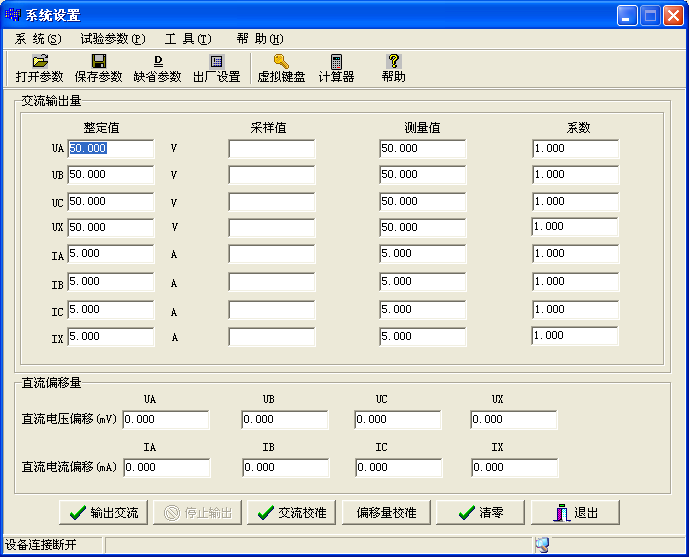

继电保护测试仪软件系统设置界面

  本模块用于装置的精度和直流偏移的校准。本仪器的精度和直流偏移是采用软件自动进行校准,而不是采用传统的电位器调整模式,采用软件校准的优点是精度高,使用方便。使用方法如下:

  交流校准

  点击【输出交流】,装置按整定值输出每相电压:50V,每相电流:5A。用高精度表测量各相电压、电流的实际输出值,将实际所测得的值全部输入到【测量值】相应栏,再点击【停止输出】,使装置停止电压、电流输出,再点击【交流校准】,输入指定的密码即可。

  直流偏移校准

  在装置没有输出的情况下,但必须开启功放电源开关,用直流电压表和直流电流表测量各相电压、电流通道的直流分量,将测得的各相直流分量输入到相应的【直流偏移】相应栏里(单位:毫伏,毫安),再点击【偏移量校准】,输入指定的密码即可。

  指定的密码

  输入当天的年、月、日期即可。如:2011-3-12。

  注意

  装置出厂时已校准好了精度,用户在没有标准表的情况下切勿进行调整,以免影响装置已校准的参数。

  5.报表管理

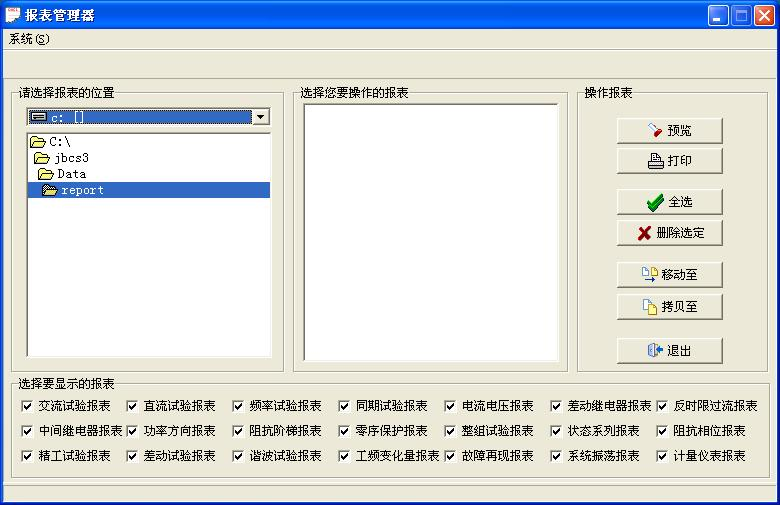

继电保护测试仪软件报表管理界面
