继电保护测试仪频率试验模块使用指南

发布日期:2021-11-05 浏览:716 次

  继电保护测试仪频率试验模块主要用来测试低周减载和高周切机等保护的各项功能。

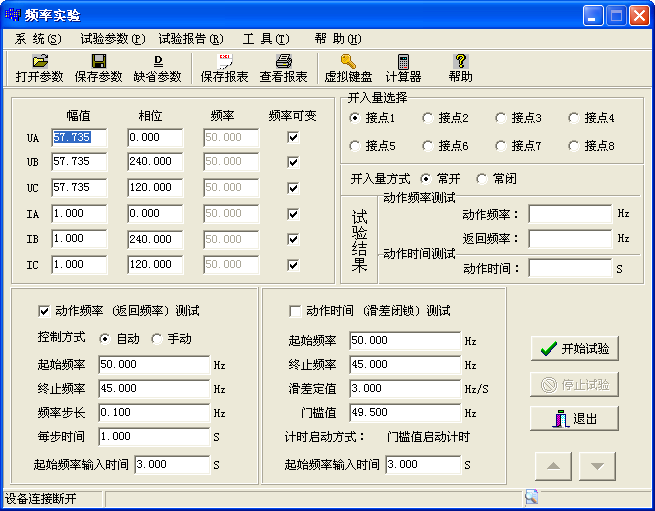

继电保护测试仪频率试验

  一.【动作频率(返回频率)测试】

  起始频率大于终止频率时,是做低频试验;起始频率小于终止频率时,是做高周试验,程序自动判别频率的变化方向。可以采用自动或手动方式进行试验,试验结果由程序自动记录动作频率和返回频率。起始频率输出维持时间一般为3—5秒,以使保护进入正常运行状态。

  二.【动作时间(滑差闭锁)测试】

  与动作频率(返回频率)测试所不同的是,它是按速率来变化频率的,只能采取试探的方法进行试验。例如:已知某保护的滑差闭锁定值是3.00Hz/s,我们先设置【滑差定值】为3.10Hz/s进行试验,如果保护不动作,我们再设置【滑差定值】为2.90Hz/s进行试验,如果保护动作,则说明3.00Hz/S的滑差闭锁定值是对的。总之,原则上是当设定的滑差值大于滑差闭锁定值时,保护应该不动作;小于滑差闭锁定值时,保护应可靠动作。

  三.注意事项

  有的保护只需加三相电压就可进行试验,但有的保护有电流闭锁功能,因为没有负荷电流,保护认为没有低周甩负荷的必要。所以还须加三相电流。电压大小一般为58V,电流大小一般为1A左右即可。

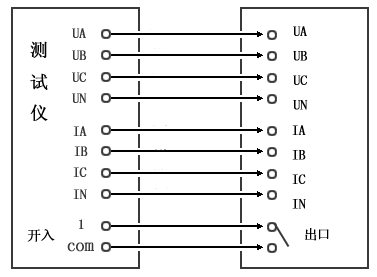

  四.接线方式--如图所示
频率试验接线图
