继电保护测试仪同期试验模块使用指南

　　继电保护测试仪同期试验模块用于测试同期装置的动作电压、动作频率、动作角度以及进行自动同期调整试验。

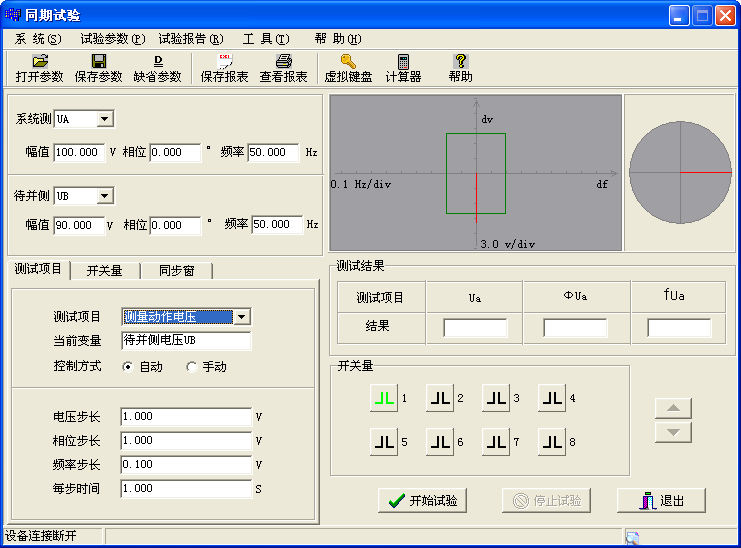

　　一.界面说明

　　1.使用本程序，测试仪只输出电压值，不输出电流值

　　一般系统侧选UA，待并侧选UB，开入量端子1—8任选一个。可选【手动试验】或【自动试验】。自动准同期调整只有【自动试验】方式。

　　2.同期装置动作的基本条件

　　当待并侧与系统侧的频率基本相等、电压幅值基本相等以及角度差小于一定值，同时满足这三个条件时，同期装置立即发出合闸信号。

　　3.测试项目

　　3.1.测试动作电压

　　系统侧电压UA=100V，相位0°，频率50Hz。系统侧参数是恒定值。设待并侧电压UB=90V，相位0°，频率50Hz。可以看出只有幅值不等，其他两项满足条件，采用手动或自动方式递增UB相幅值，当其接近UA相幅值时，同期装置动作，程序记录此时的UB幅值为动作电压值。

　　3.2.测试动作频率

　　系统侧电压UA=100V，相位0°，频率50Hz。系统侧参数是恒定值。设待并侧电压UB=100V，相位0°，频率49Hz。可以看出只有频率不等，其他两项满足条件，采用【手动试验】或【自动试验】方式递增UB相的频率，当其接近UA相的频率时，同期装置动作，程序记录此时UB的频率值作为动作频率值。

　　3.3.测试动作相位

　　系统侧电压UA=100V，相位0°，频率50Hz。 系统侧参数是恒定值。设待并侧电压UB=100V，相位340°，频率50Hz。可以看出只有相位不等，其他两项满足条件，采用手动或自动方式递增UB的相位，当其接近UA的相位值时，同期装置动作，程序记录此时UB的相位值作为动作相位值。

　　3.4.自动准同期调整

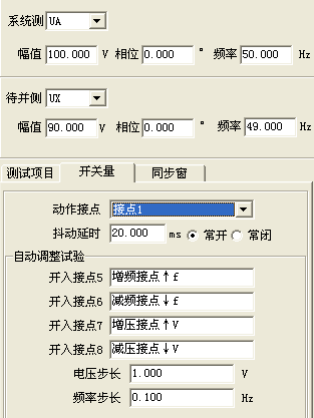

　　如右图所示，两侧只有相位相等，其他条件不满 足同期条件，所不同的是变化频率和变化幅值的命令不是由程序来控制，而是由同期装置的开出量来控制。通过将其接入测试仪的开入量来发出改变频率和幅值的命令。程序定义测试仪的开入量端子5为增频，开入量端子6为减频，开入量端子7为增压，开入量端子8为减压。动作接点可选开入量端子1—4中的任意一个，当满足同期条件时，测试仪记录动作频率和动作电压。

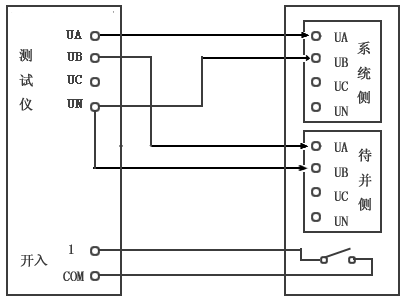

　　二.接线方式--如图所示：

　　三.注意事项

　　进行同期试验测试时，开始应按下同期装置的启动按钮，同期装置才能进入等待同期状态。试验前，请先查找装置上的同期启动信号输入端子，引出两根线，并先把它们短接，以启动同期装置，然后再开始试验。

　　另外，有些同期装置能设置同期时间，做试验时，如果同期过程超过该时间，装置将闭锁本次同期合闸，同时发出告警信号。如果要继续做试验，则应再次按下同期启动按钮，或将上述两根线短接，以再次启动同期装置。
